3.6.2 过梁、圈梁、构造柱的工程量计算
通过本小节的学习，你将能够：
（1）依据定额和清单分析过梁、圈梁、构造柱的工程量计算规则；
（2）定义过梁、圈梁、构造柱；
（3）绘制过梁、圈梁、构造柱；
（4）统计本层过梁、圈梁、构造柱的工程量。
一、任务说明
①完成首层过梁、圈梁、构造柱的定义、做法套用、图元绘制。
②汇总计算，统计首层过梁、圈梁、构造柱的工程量。
二、任务分析
①首层过梁、圈梁、构造柱的尺寸种类分别有多少？分别能够从哪个图中什么位置找到？
②过梁伸入墙长度如何计算？
③如何快速使用智能布置及自动生成过梁、构造柱？
三、任务实施
1）分析图纸
（1）圈梁
分析结施-01（2）可知，所有外墙窗下标高处增加钢筋混凝土现浇带，截面尺寸为墙厚×180 mm。
（2）过梁

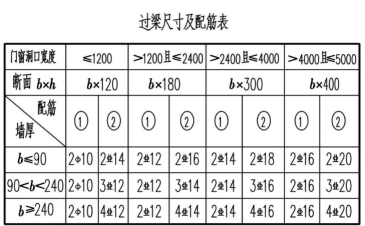

分析结施-01（2）可知，过梁及尺寸配筋表，如图3.156所示。
图3.156
（3）构造柱

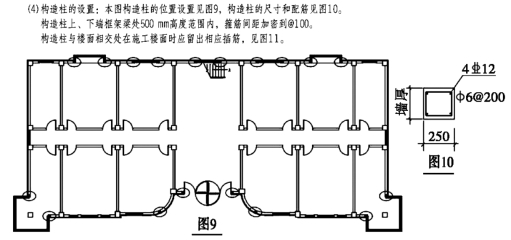

结施-01（2）中构造柱的尺寸、钢筋信息及布置位置，如图3.157所示。
图3.157
2）清单、定额计算规则学习
（1）清单计算规则学习
过梁、圈梁、构造柱清单计算规则见表3.30。
表3.30 过梁、圈梁、构造柱清单计算规则
（2）定额计算规则学习
过梁、圈梁、构造柱定额计算规则见表3.31。
表3.31 过梁、圈梁、构造柱定额计算规则
3）定义、构件做法

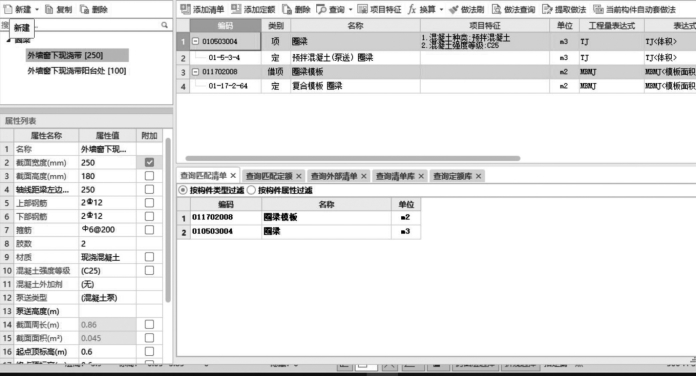

①圈梁属性定义及做法套用如图3.158所示。
图3.158
②过梁属性定义及做法套用。

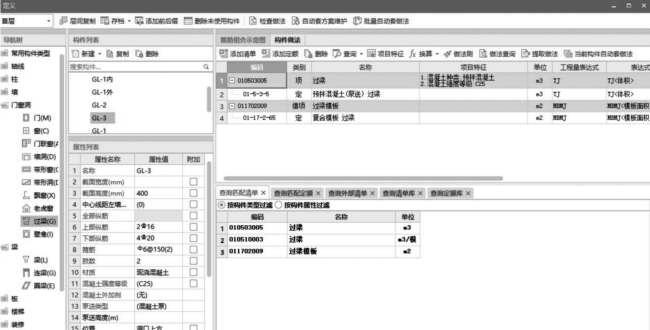

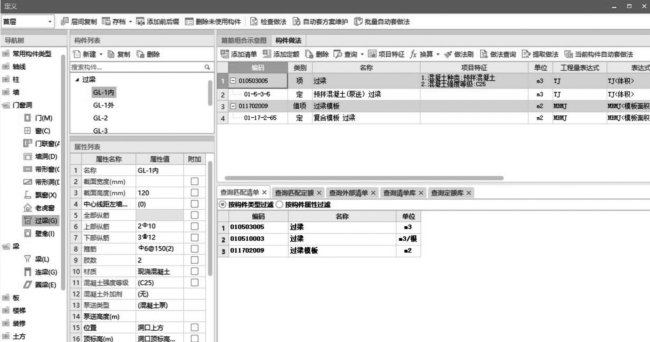

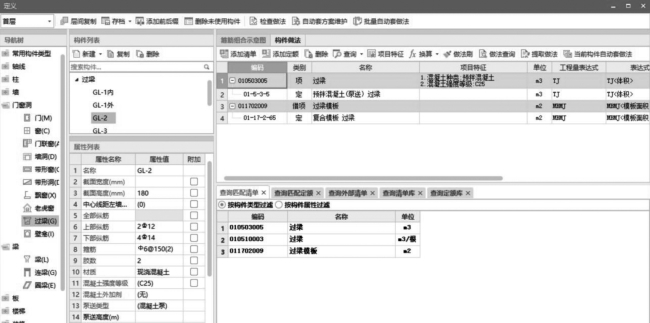

分析首层外墙厚为250 mm，内墙为200 mm。分析建施-01门窗表中门的门宽度为5 000 mm、1 100 mm和1 000 mm。窗宽度为900，1 500，1 600，1 800，2 400 mm，则可依据门窗宽度新建过梁信息，如图3.159—图3.162所示。
图3.159
图3.160
图3.161
图3.162

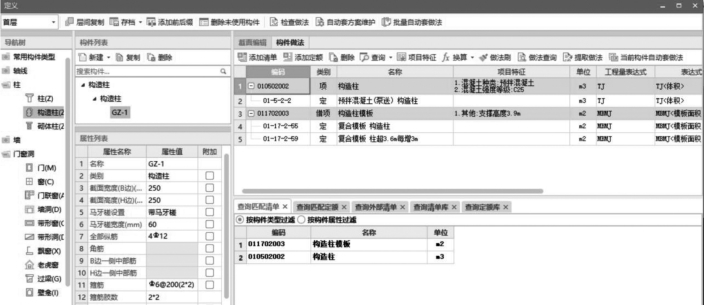

③构造柱属性定义及做法套用如图3.163所示。
图3.163
4）绘制构件
（1）圈梁绘制

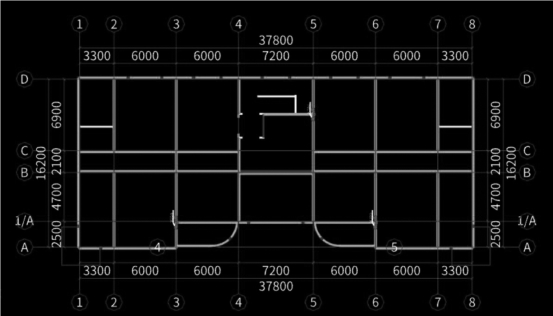

利用“智能布置”→“墙中心线”命令，选中外墙，如图3.164所示。
图3.164
（2）过梁绘制
①GL-1外。单击“智能布置”→“门窗洞口宽度”，在弹出的窗口中输入相应数据，如图3.165和图3.166所示。单击“确定”按钮即可完成GL-1的布置。
②GL-1内。单击“智能布置”→“门窗洞口宽度”，在弹出的窗口中输入相应数据，如图3.167所示。
③GL-2：点击“智能布置”→“门窗洞口宽度”，在弹出的窗口中输入相应数据，如图3.168所示。

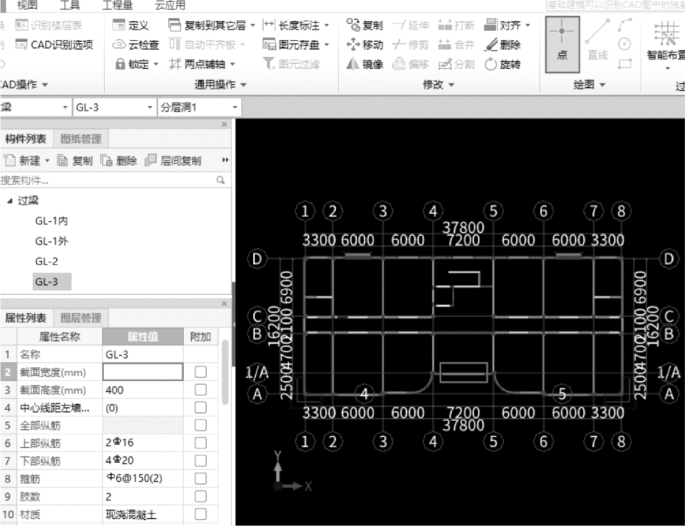

④GL-3：可用点功能绘制，如图3.169所示。
图3.165
图3.166
图3.167
图3.168
图3.169
（3）构造柱绘制
按照结施-01（2）图9所示位置绘制上去即可。其绘制方法同柱，可选择窗的端点，按下“Shift”键，弹出“请输入偏移值”对话框，如图3.170所示。
图3.170

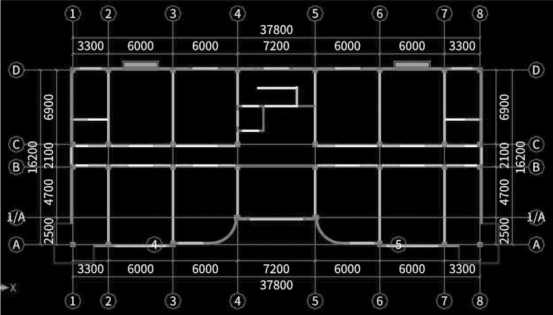

单击“确定”按钮，完成后如图3.171所示。
图3.171
四、任务结果

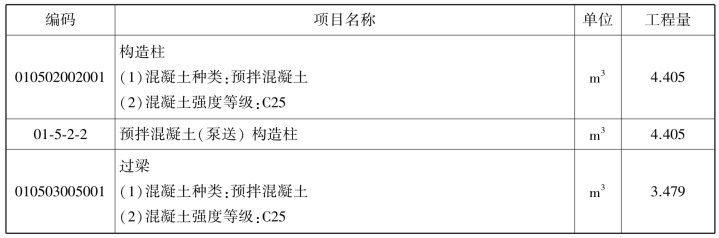

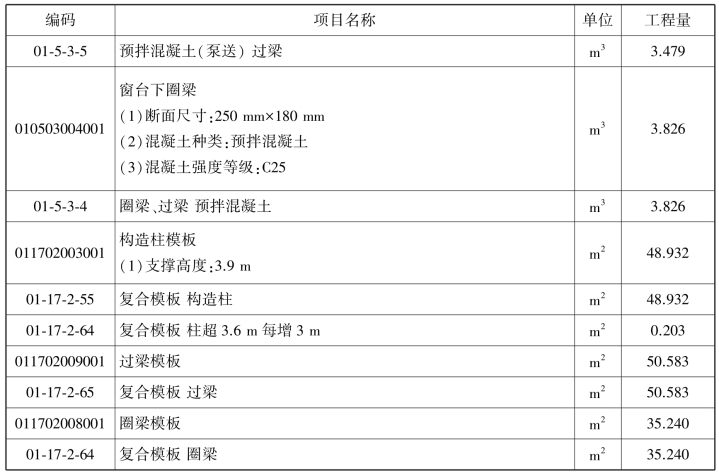

汇总计算，统计本层过梁、圈梁、构造柱的工程量，见表3.32。
表3.32 过梁、圈梁、构造柱清单定额量
续表
五、总结拓展
圈梁的属性定义
在导航树中单击“梁”→“圈梁”，在构件列表中单击“新建”→“新建圈梁”，在属性编辑框中输入相应的属性值，绘制完圈梁后，需手动修改圈梁标高。
（1）简述构造柱的设置位置。
（2）自动生成构造柱符合实际要求吗？如果不符合应做哪些调整？
（3）若外墙窗顶没有设置圈梁，是什么原因？
