2.3 新建楼层
通过本小节的学习，你将能够：
（1）定义楼层；
（2）定义各类构件混凝土强度等级设置。
一、任务说明
根据《1号办公楼施工图》，在软件中完成新建工程的楼层设置。
二、任务分析
①软件中新建工程的楼层应如何设置？
②如何对楼层进行添加或删除？
③各层混凝土强度等级、砂浆标号的设置，对哪些操作有影响？
④工程楼层的设置应依据建筑标高还是结构标高？区别是什么？
⑤基础层的标高应如何设置？
三、任务实施
1）分析图纸
层高按照《1号办公楼施工图》结施-05中“结构层楼面标高表”设置，见表2.2。

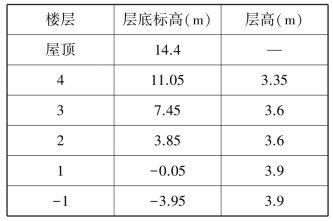

表2.2 结构层楼面标高表
2）建立楼层
（1）楼层设置

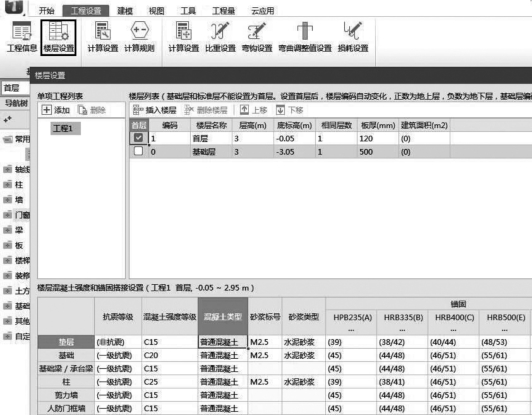

单击“工程设置”→“楼层设置”，进入“楼层设置”界面，如图2.12所示。
图2.12
鼠标定位在首层，单击“插入楼层”，则插入地上楼层。鼠标定位在基础层，单击“插入楼层”，则插入地下室。按照表2.2修改层高。
①软件默认给出首层和基础层。
②首层的结构底标高输入为-0.05 m，层高输入为3.9 m，板厚本层最常用的为120 mm。用鼠标左键选择首层所在的行，单击“插入楼层”，添加第2层，层高输入为3.6 m，最常用的板厚为120 mm。
③按照建立第2层同样的方法，建立第3层和第4层，第3层层高为3.6 m，第4层层高为3.35 m。单击基础层，插入楼层，地下一层的层高为3.9 m。

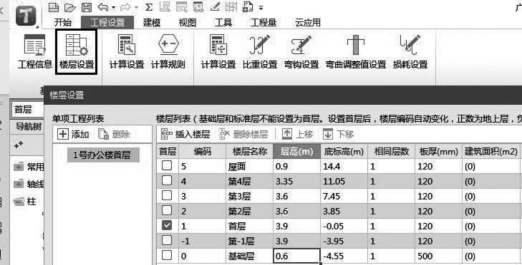

④用鼠标左键选择基础层所在的行，单击“插入楼层”，添加地下一层，地下一层的层高为3.9 m。修改层高后，如图2.13所示。
图2.13
（2）混凝土强度等级及保护层厚度修改
在结施-01（1）“七、主要结构材料”的“2.混凝土”中进行修改，混凝土强度等级见表2.3。

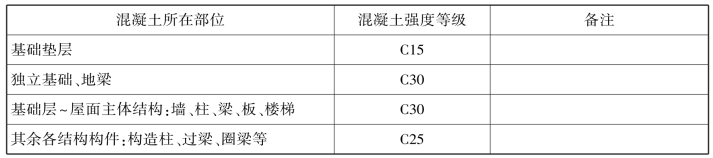

表2.3 混凝土强度等级
结施-01（1）“八、钢筋混凝土结构构造”中，主筋的混凝土保护层厚度信息如下：
基础钢筋：40 mm；梁：20 mm；柱：25 mm；板：15 mm。
【注意】
各部分钢筋的混凝土保护层厚度应同时满足不小于钢筋直径的要求。
在建施-01、结施-01（1）中提到砌块墙体、砖墙都为M5水泥砂浆砌筑，修改砂浆类型为“水泥砂浆”。保护层依据结施-01（1）说明依次修改即可。

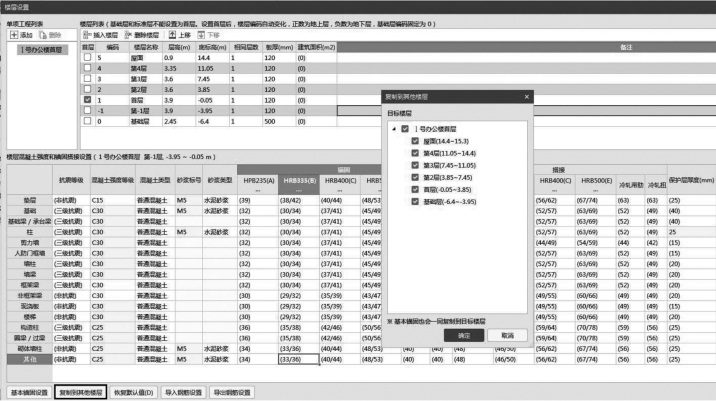

首层修改完成后，单击左下角“复制到其他楼层”，如图2.14所示。
图2.14

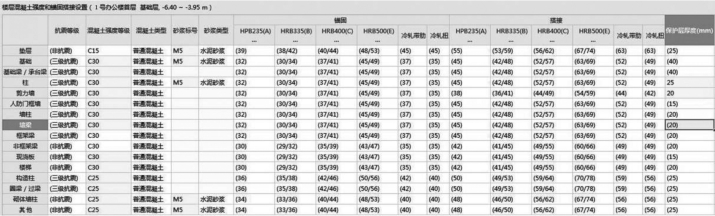

选择其他所有楼层，单击“确定”按钮即可，如图2.15所示。最后，根据结施-01（3）完成负一层及基础层的修改。
图2.15
四、任务结果

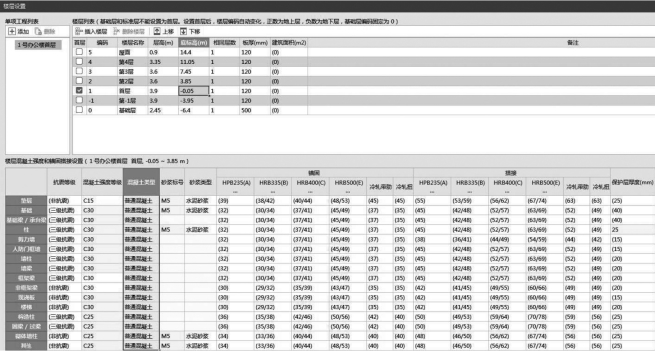

完成楼层设置，如图2.16所示。
图2.16
