3.6.1 门窗、洞口的工程量计算
通过本小节的学习，你将能够：
（1）定义门窗、洞口；
（2）绘制门窗图元；
（3）统计本层门窗的工程量。
一、任务说明
①完成首层门窗、洞口的定义、做法套用及图元绘制。
②使用精确和智能布置绘制门窗。
③汇总计算，统计本层门窗的工程量。
二、任务分析
①首层门窗的尺寸种类有多少？影响门窗位置的离地高度如何设置？门窗在墙中是如何定位的？
②门窗的清单与定额如何匹配？
③不精确布置门窗会有可能影响哪些项目的工程量？
三、任务实施
1）分析图纸

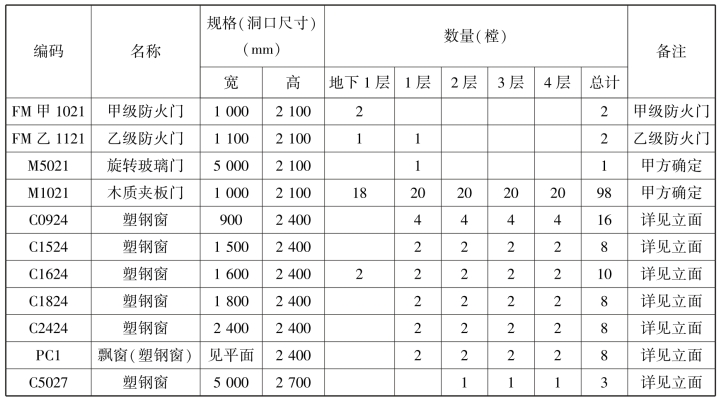

分析建施-01、建施-03、建施-09至建施-10，可以得到门窗的信息，见表3.26。
表3.26 门窗表
2）门窗清单、定额计算规则学习
（1）清单计算规则学习

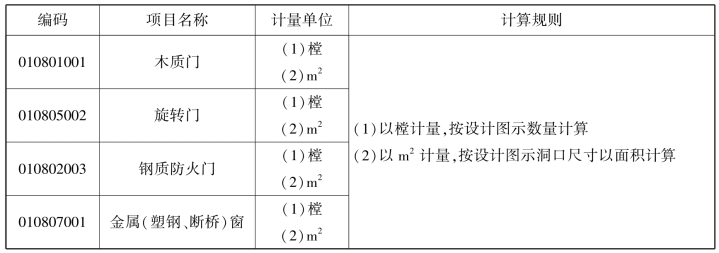

门窗清单计算规则见表3.27。
表3.27 门窗清单计算规则
（2）定额计算规则学习

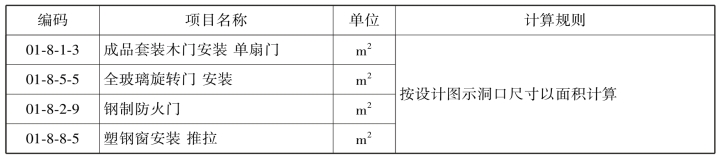

门窗定额计算规则见表3.28。
表3.28 门窗定额计算规则
3）构件的属性定义
（1）门的属性定义
在导航树中单击“门窗洞”→“门”。在构件列表中选择“新建”→“新建矩形门”，在属性编辑框中输入相应的属性值。
①洞口宽度、洞口高度：从门窗表中可以直接得到属性值。
②框厚：输入门实际的框厚尺寸，对墙面块料面积的计算有影响，本工程输入为“60”。
③立樘距离：门框中心线与墙中心线的距离，默认为“0”。如果门框中心线在墙中心线左边，该值为负，否则为正。
④框左右扣尺寸、框上下扣尺寸：如果计算规则要求门窗按框外围计算，输入框扣尺寸。
（2）门的属性值及做法套用

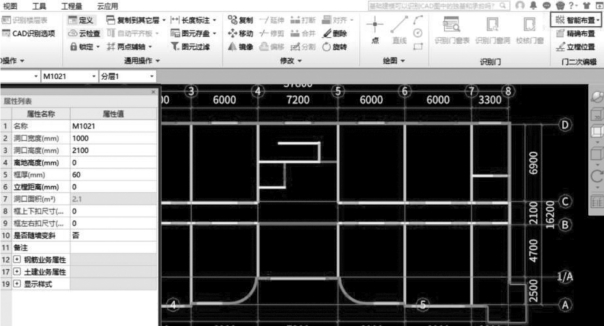

门的属性值及做法套用，如图3.126、图3.127所示。
图3.126
图3.127
（3）窗的属性定义
在导航树中选择“门窗洞”→“窗”，单击“定义”按钮，进入窗的定义界面，在构件列表中选择“新建”→“新建矩形窗”，新建“矩形窗C0924”，属性定义如图3.128所示。
图3.128

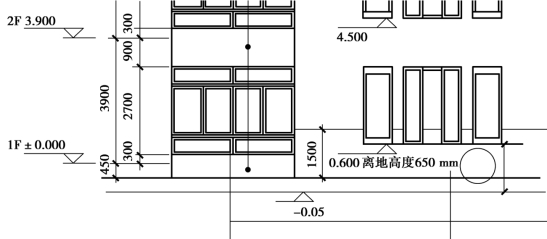

窗离地高度＝50 mm+600 mm＝650 mm（相对结构标高-0.050而言），如图3.129所示。
图3.129
（4）窗的属性值及做法套用
窗的属性值及做法套用如图3.130所示。
图3.130

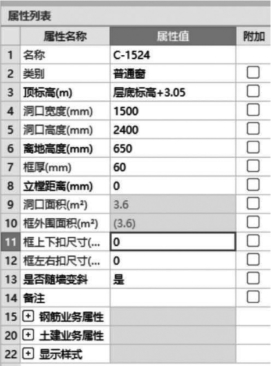

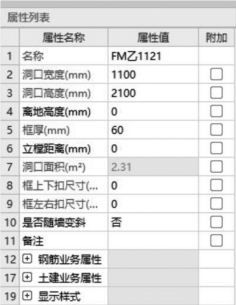

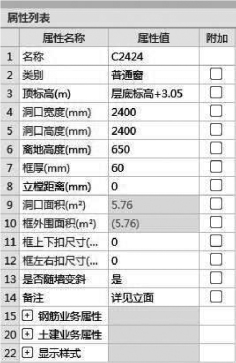

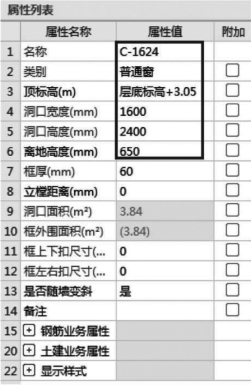

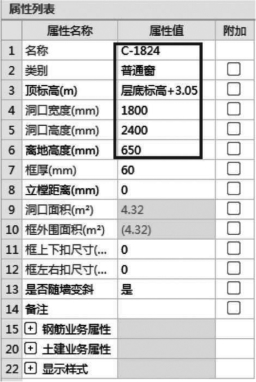

复制：修改名称和洞口宽度，如图3.131—图3.134所示。
图3.131
图3.132
图3.133
图3.134
4）做法套用
①M1021做法套用信息如图3.135所示。
图3.135

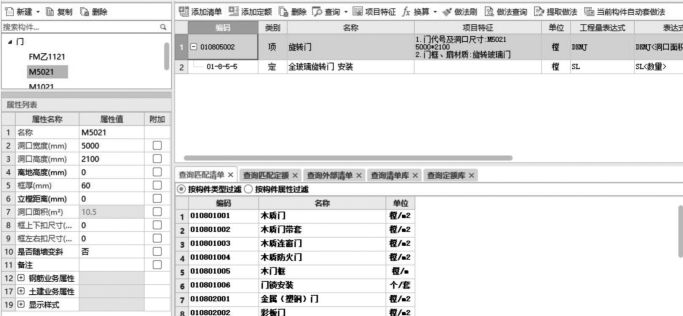

②M5021做法套用信息如图3.136所示。
图3.136

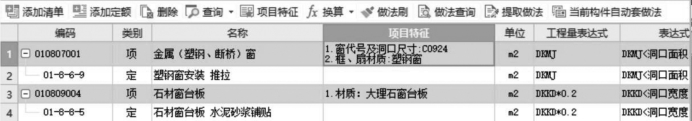

③C0924做法套用信息如图3.137所示。
图3.137
其他几个窗做法套用同C0924。
5）门窗洞口的画法讲解
门窗洞构件属于墙的附属构件，也就是说门窗洞构件必须绘制在墙上。
（1）点画法
门窗最常用的是“点”绘制。对于计算来说，一段墙扣减门窗洞口面积，只要门窗绘制在墙上即可，一般对于位置要求不用很精确，所以直接采用点绘制即可。在点绘制时，软件默认开启动态输入的数值框，可直接输入一边距墙端头的距离，或通过“Tab”键切换输入框。
（2）精确布置
当门窗紧邻柱等构件布置时，考虑其上过梁与旁边的柱、墙扣减关系，需要对这些门窗精确定位。如一层平面图中的M1，都是贴着柱边布置的。
（3）绘制门
①智能布置：墙段中点，如图3.138所示。
图3.138

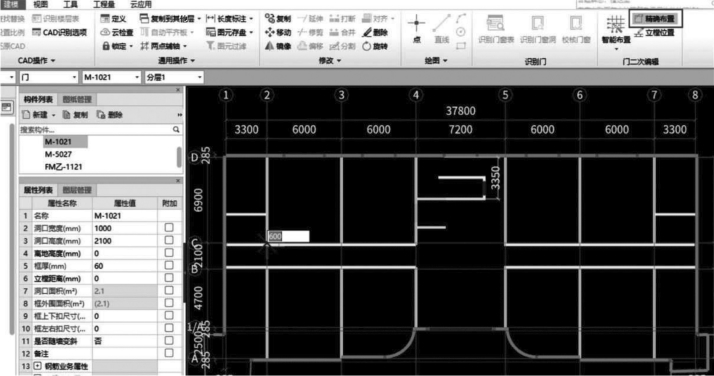

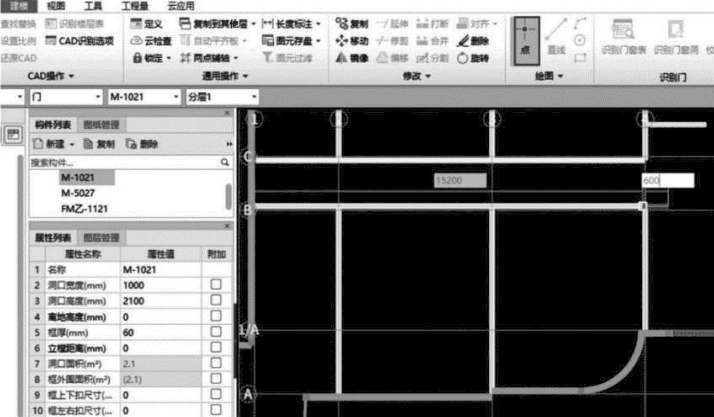

②精确布置：左键选择参考点——输入偏移值：600，如图3.139所示。
图3.139
③绘制：“Tab”键交换左右输入框，如图3.140所示。
图3.140

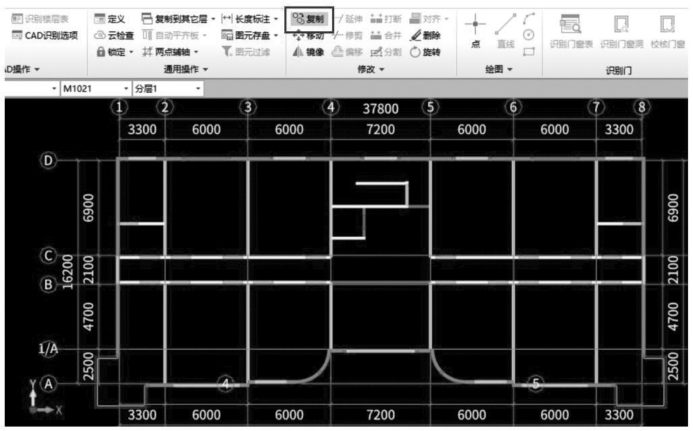

④复制粘贴：如图3.141所示。
⑤镜像：如图3.142所示。
图3.141
图3.142
（4）绘制窗

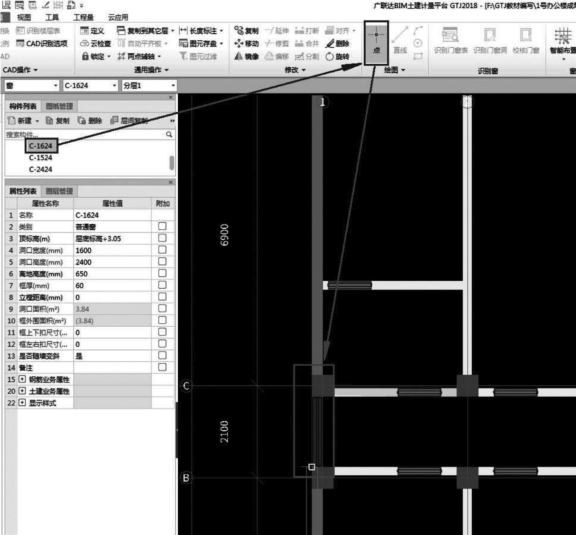

①“点”绘制。若对门窗位置要求不是很精确，可直接采用“点”命令绘制即可。在使用“点”命令绘制时，如图3.143所示。

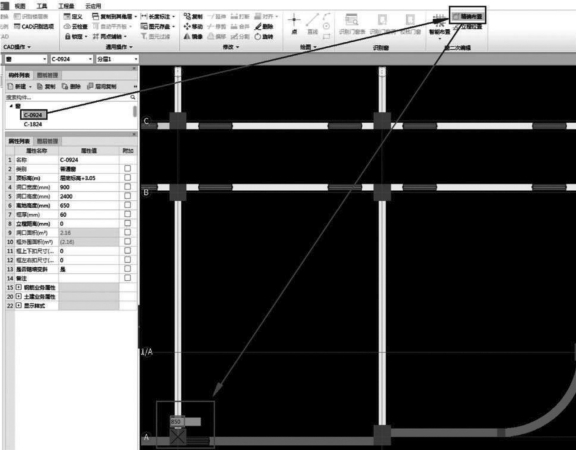

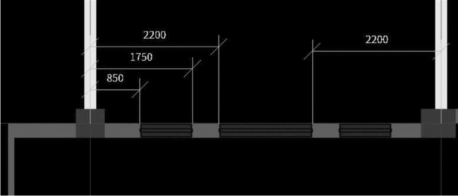

②精确布置：以Ⓐ、②～③轴线的C-0924为例，用鼠标左键单击Ⓐ轴线和②轴线交点，输入“850”，然后按“Enter”键即可。其他操作方法类似，如图3.144所示。
图3.143
图3.144
③长度标注：可利用“长度标注”命令，检查门窗布置的位置是否正确，如图3.145所示。
图3.145

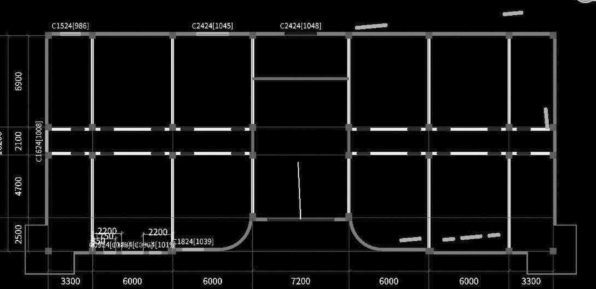

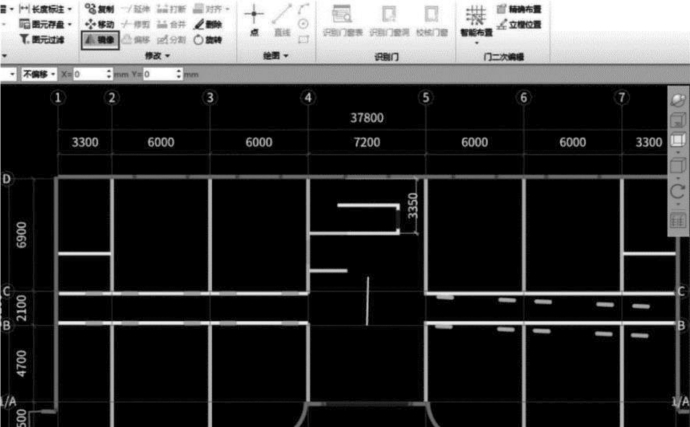

④镜像：可利用“镜像”命令，快速完成建模，如图3.146所示。
图3.146
6）阳台处转角窗的定义和绘制

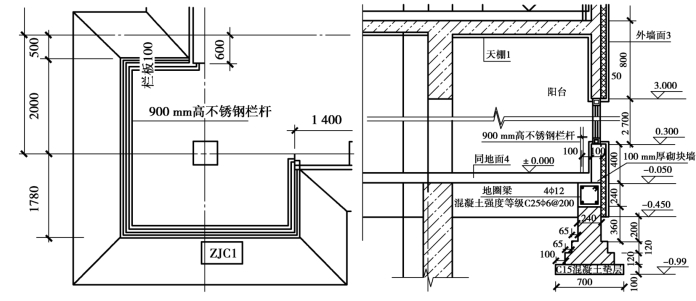

①识图：根据建施-04和建施-12中的①号大样图，可以查看阳台转角窗的位置及标高等信息。如顶标高：3.00 m，底标高：0.300 m，如图3.147所示。
图3.147

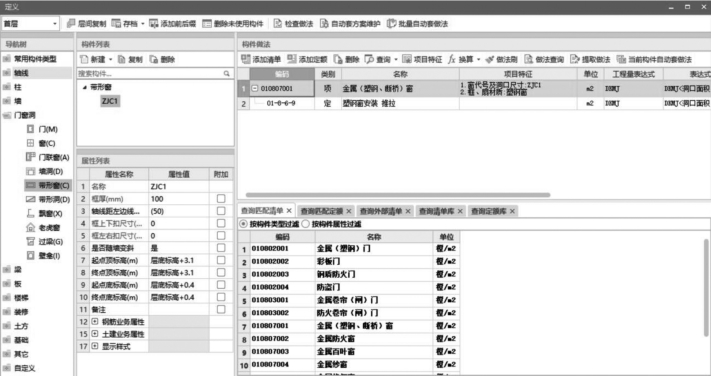

②转角窗的属性定义及做法套用，如图3.148所示（在软件中需要考虑建筑与结构标高相差0.050）。
图3.148

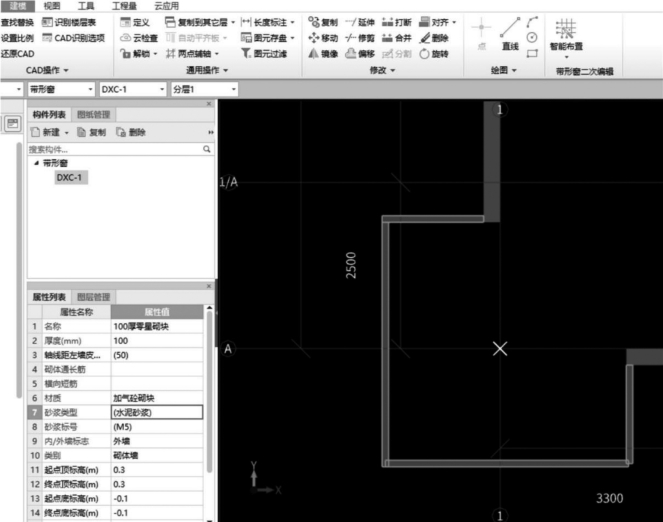

③绘图。选择“智能布置”→“墙”，拉框选择转角窗下的墙体，如图3.149所示。
图3.149
7）飘窗的定义和绘制

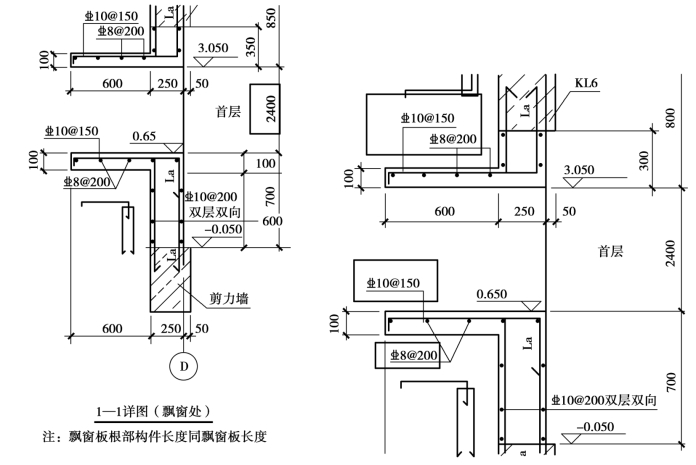

①识图。通过建施-04和建施-12中的②号大样图，可以查看飘窗的位置及标高等信息，如图3.150所示。钢筋信息见结施-10中1—1详图，如图3.151所示。
图3.150
图3.151

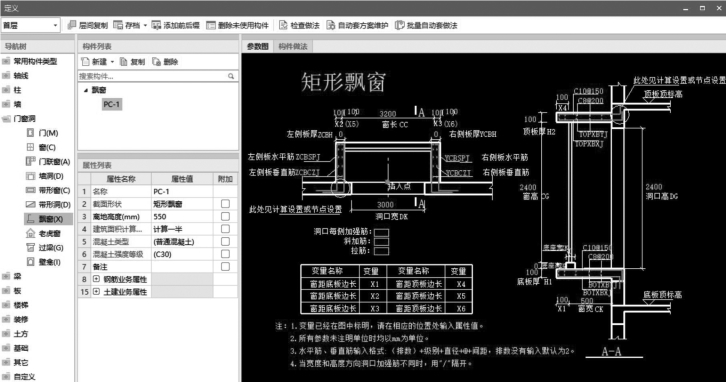

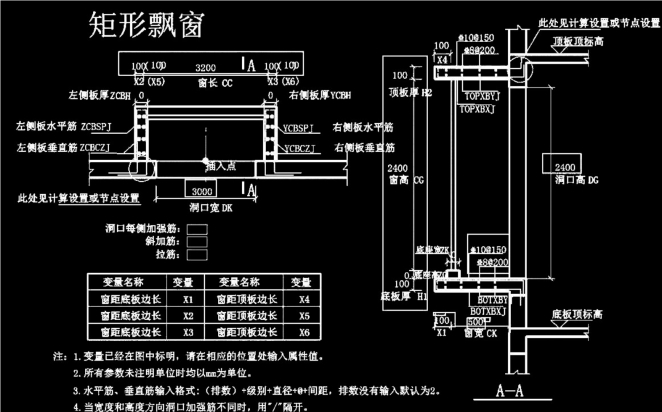

②定义飘窗，如图3.152所示。
图3.152
修改相关属性值，如图3.153所示。
图3.153

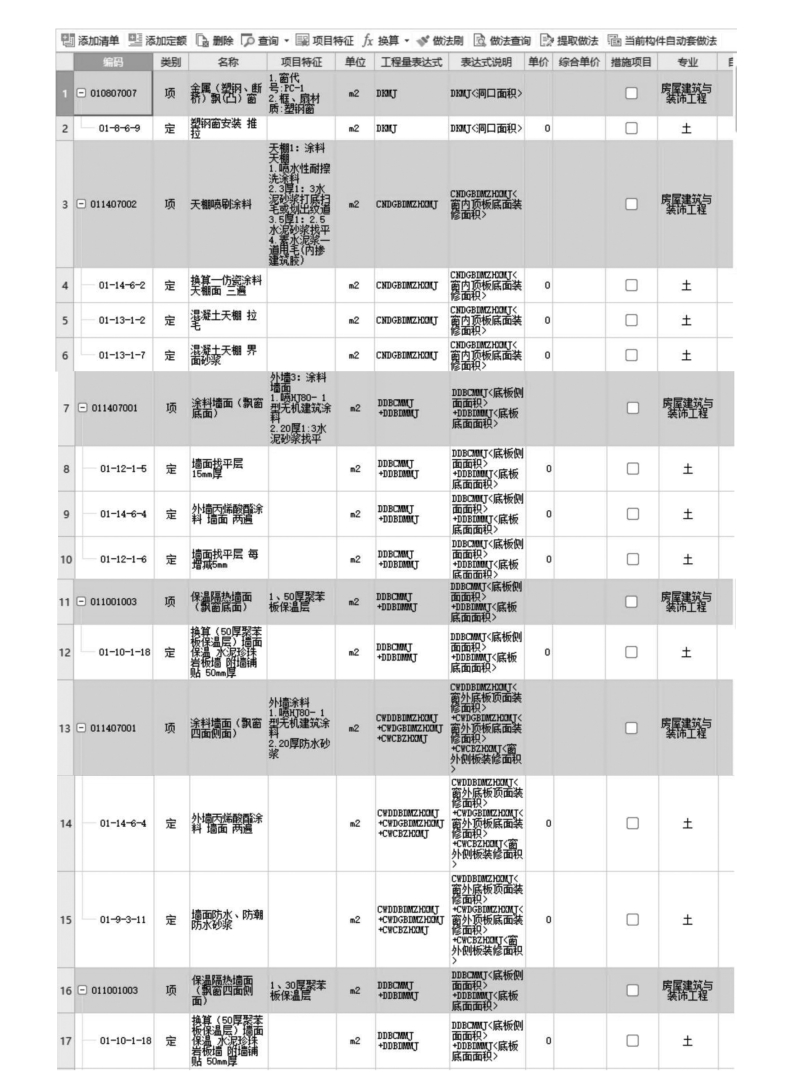

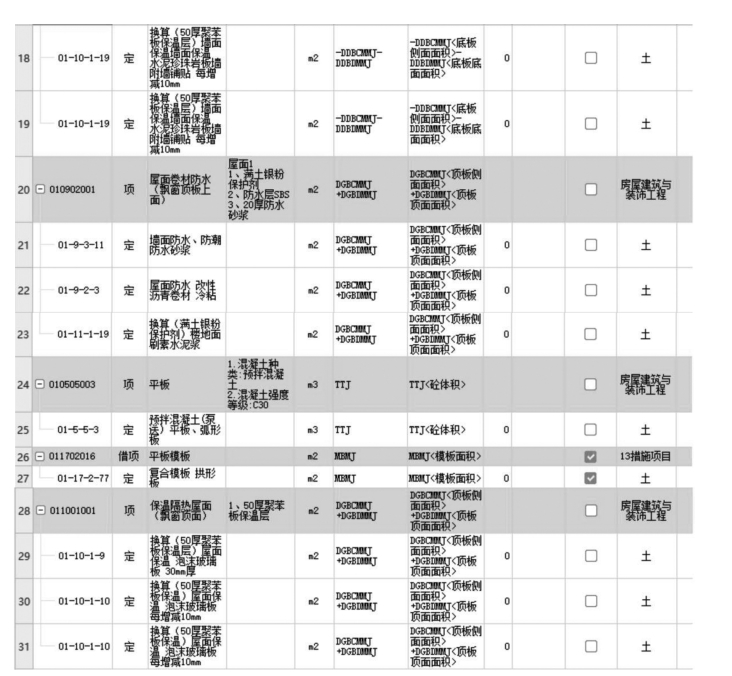

③做法套用如图3.154所示。
图3.154

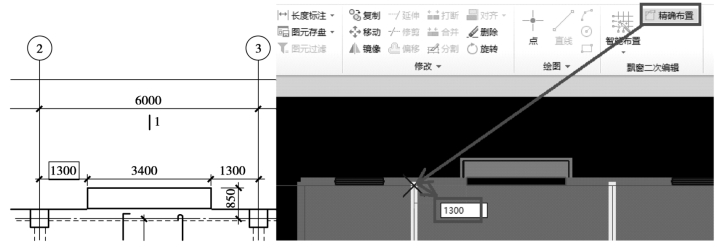

④绘图。采用精确布置方法，如图3.155所示。
图3.155
建施-04中右侧飘窗操作方法相同，也可使用镜像功能完成绘制。
四、任务结果

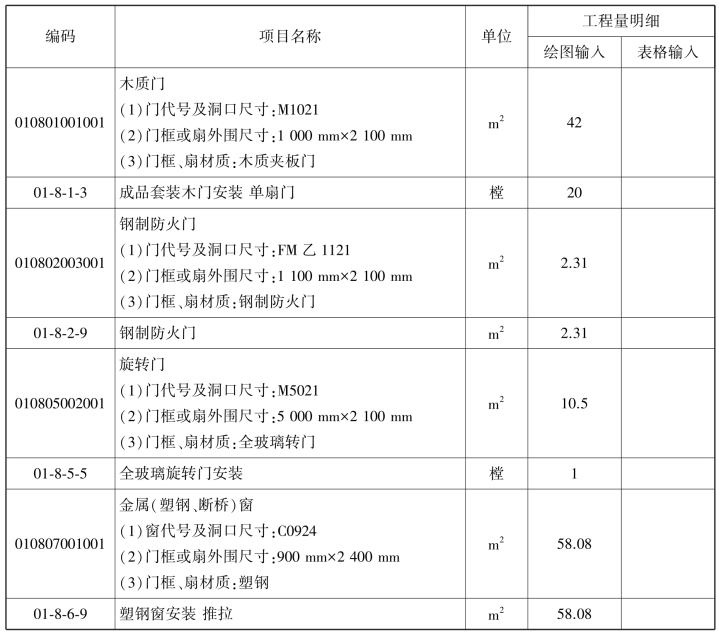

汇总计算，首层门窗清单定额工程量，见表3.29。
表3.29 门窗清单定额工程量
在什么情况下需要对门、窗进行精确定位？
