二、算法流程
FA-Net总体流程见图4-10。输入的眼底图像首先要经过数据预处理，预处理的过程包括数据归一化处理和数据扩增。归一化的目的是去除光照的影响。由于数据来自不同的眼底照相机，因而拍摄仪器的参数不同，会导致拍摄的眼底图亮度不同，通过归一化处理可以减少不同光照下拍摄的眼底图之间的差异。数据扩增指通过一些变换增加数据量。由于深度网络的训练需要大量的数据集，而现实数据集的规模无法满足训练的需要，因而一方面采用迁移学习的方法训练网络，另一方面通过数据扩增来避免过拟合，数据集经过扩充也可以使深度网络得到更加充分的学习。预处理后的眼底数据集会被送入卷积神经网络中进行训练。当网络的损失达到稳定时，保存训练好的网络参数，以便对新的眼底图像进行预测，最后输出预测结果。
FA-Net基于VGG19网络并进行改进，引入了注意力机制，使眼底图像质量评估算法更适用于眼疾病的自动筛查系统。对于眼底图像质量分类任务，也具有更优异的性能。

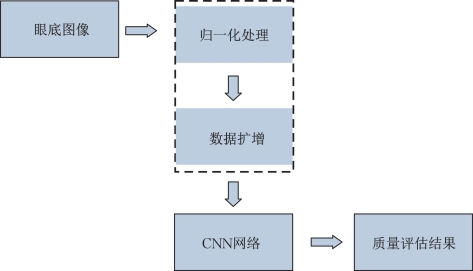

图4-10 FA-Net总体流程图
（一）眼底图像归一化处理
眼底图像数据集是在不同地区由使用不同参数的眼底照相机采集的，眼底图像尺寸各不相同且图像之间的光照差异很大。所以进行眼底图像质量评估时首先要对眼底图像进行归一化处理（图4-11），具体步骤如下。
（1）对眼底图像进行缩放，使得处理后的图像中圆形眼底半径R相同。
（2）对眼底图像进行裁剪，裁剪出一个以2R为边长的正方形。
（3）对眼底图像进行高斯滤波，每一个像素点减去其局部均值，以减少光照影响。
图4-11b及图4-11e为归一化处理的中间结果图。当原始图片中有的眼底图像上下部分被截断，不是一个完整的圆形时，使长度方向上以眼底中心为原点的两边间距一致，对长方形图像上下进行填充，扩展为一个正方形。我们通过裁剪去除了部分眼底图像中黑色的背景区域。为了减少不同光照的干扰，按照公式（4-4）对眼底图像进行归一化处理：
式中，*代表卷积操作，Io（x，y）为归一化处理前的眼底图像。I（x，y）表示处理后的眼底图像。Gaussion （x，y，ρ）表示一个标准差为ρ的高斯低通滤波器。函数floor（X）给出小于或等于X的最大整数。α，β，ρ，γ的值根据经验分别设为α＝4，β＝－4，ρ＝10，γ＝128。归一化后的眼底图像见图4-11c、图4-11f。
图4-11 眼底图像归一化处理结果图
（二）眼底图像数据扩增
由于神经网络拥有上百万的参数量级，因而如果用于训练的数据集过小，很容易造成过拟合。数据扩增指在原始的数据集上通过一定的变换增加数据量。有了更多的数据，就可以更充分地学习到图像的深层特征，提升整体的网络性能。深度网络训练所需的数据量是巨大的，在实际中数千张的样本量是无法充分训练大型神经网络的。常用的数据扩增的方法有以下几种。
（1）垂直翻转或水平翻转。
（2）以不同角度旋转图片。
（3）向内缩放或向外缩放。
（4）对图片进行裁剪，在原始图片中进行采样。
（5）平移操作，图片沿X轴或Y轴方向移动。
（6）添加噪声，如高斯噪声。
（7）基于生成式对抗网络生成伪样本。
通过对图像进行0°到360°的随机旋转、随机水平方向或垂直方向翻转，以及随机水平或垂直方向平移来扩充眼底图像数据集，增加样本的数量，从而更充分地训练神经网络的参数。通过这些操作，训练集的数量增加了约8倍。
（三）FA-Net网络
FA-Net网络包括两个主要部分。第一部分是一个预训练的VGG19主网络，通过微调的方式训练主网络，一方面可以减少训练网络的时间，另一方面可以提高系统的鲁棒性。第二部分是基于前景提取方法的注意力权重网络。设计注意力权重图的原因是，对于眼疾病筛查系统的IQA，眼底图像中并不是所有的区域都有着同等重要性。例如，对于DR筛查系统的IQA，血管和病变区域要比眼底图像中的背景区域更重要。这些感兴趣区域必须清晰可见，否则可能会影响正确诊断。而对于背景区域，即使存在轻微模糊，在眼疾病诊断系统中也是可以接受的。此外，视网膜图像外围的黑色区域是不包含任何信息的。FA-Net的网络结构见图4-12。

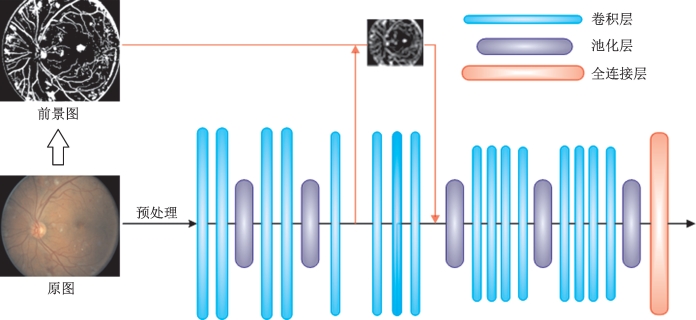

图4-12 FA-Net网络结构图
（1）F-Net：微调的VGG19主网络。在实际应用中，深层卷积神经网络由于层数较多、参数量巨大，因而满足深层网络训练需要的数据集非常稀少。如果从一开始就完全随机初始化训练参数，会导致网络收敛过慢，并且网络参数也无法被充分训练。常见的方法是，先基于大的数据集对深层卷积神经网络进行预训练，然后将训练好的DCNN的权值作为网络的初始设置。利用ImageNet对VGG19网络进行微调训练，即通过一个具有2个输出单元的全连接层代替原始网络中最后一个全连接层。VGG19模型采用传统的CNN结构，包括16个卷积层、3个全连接层以及5个池化层。池化层将输入图像的尺寸从224×224下采样到7×7。以池化层作为分界线将所有卷积层分成5组，如图4-13所示，五组的卷积层个数分别为2、2、4、4、4。
图4-13中标明了卷积层和池化层的参数细节。每个卷积核的尺寸都为3×3，避免使用较大的卷积核可以减少网络参数。每个卷积层后都连有Re LU激活函数。Dropout在第一个和第二个全连接层中使用，以0.5的概率将神经网络单元暂时丢弃以避免网络的过拟合。最后一个全连接层神经元个数为2，其数量与任务的输出类别个数相同。
（2）A-Net：基于前景提取的注意力网络。前景相比于背景含有更多的信息，为了提取前景部分的像素，计算每个像素点邻域内的均值μN（x，y）和标准差σN（x，y），领域大小为s，前景像素可以根据每一个像素点（x，y）的Mahalanobis距离dM进行提取。dM可根据邻域均值和标准差获得，如公式（4-5）所示。

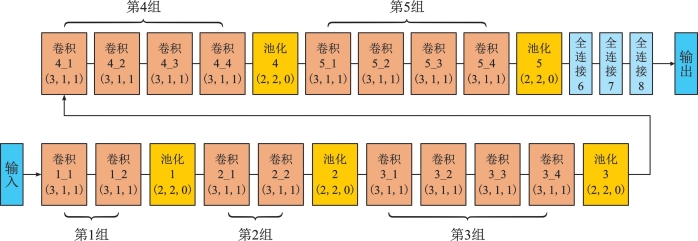

图4-13 VGG19网络结构图
注：（3，1，1）表示卷积核尺寸为3、步长为1、填充为1
式中，I（x，y）代表眼底图像。选取合适的阈值t，当Mahalanobis距离大于t时，该像素点（x，y）属于前景区域，否则属于背景区域。邻域均值和标准差可以根据逐点计算获得，但是为了节省时间和计算量，采用下采样和双三次插值技术来进行取样估计。
和
是通过取样估计获得的邻域均值和标准差。前景提取的结果见图4-14。其中图4-14a为原始图像，图4-14b为通过Mahalanobis距离提取的前景图，为二值前景图。接下来，将前景图划分为不重叠的4×4大小的子区域，并计算每个子区域像素值的和，以W（i，j）表示。此时，注意力图的尺寸缩小为1/16，与经过两个池化层所得到的特征图同一尺寸。最后，通过公式（4-6），将注意力图的像素值标准化到[0，1]，得到注意力权重图，如图4-14c所示。注意力权重图表示视网膜图像中不同区域重要性的权重系数。
将得到的注意力权重图加入VGG19主网络中，会影响CNN参数的训练。将VGG19主网络第3组中第一个卷积层输出的特征图和注意力权重图对应的像素点相乘，得到的特征图再和第3组中最后一个卷积层输出的特征图元素加和。则第三个池化层处理的便是加权后的特征图。注意力权重图用来描述不同子区域的重要性，并在网络训练过程中分配相应的学习权重。通过注意力网络可以从视网膜图像中学习到更加有用的信息。最后，主网络的特征图通过全连接层和Softmax层得到分类结果。
图4-14 注意力图生成过程
