项目二 焊接安全技术与劳动防护
一、触电的安全技术
一般情况下，人体的电阻约为800～50 000 Ω，当通过人体的电流强度超过0.05 A时，生命就有危险；达到0.1 A时，足以使人致命。因此，焊工工作时必须预防触电，其安全技术措施有：（1）在光线昏暗的场地或容器内操作或夜间工作时，使用的工作照明灯的安全电压应不大于36 V，高空作业或特别潮湿的场所，其安全电压不超过12V。（2）焊工的工作服、手套、绝缘鞋应保持干燥。（3）焊工在拉、合电源刀开关或接触带电物体时，必须单手进行。安全用电知识如图1-9、图1-10所示。
图1-9 安全用电警示标志
图1-10 安全用电常识
二、常见的焊接触电事故原因
1.手和身体触电。
2.更换焊条发生触电事故。
3.焊接变压器绝缘损坏而触电。
4.电焊设备漏电而触电。
5.金属物搭接回路而触电。
6.防护用品缺陷或违反操作规程而触电。
7.在危险环境中作业而触电。
8.靠近高压电网而触电。
三、焊接切割设备保护接零和保护接地
1.焊接切割设备的保护接零
生产车间使用的380 V低压电网一般为三相四线制，零线接地。焊机采用保护性接零后可避免人体触电。当导线的一端接到零线上，一旦焊机因绝缘损坏，导电体接触到外壳时，绝缘损坏的一相就与零线短路，产生强大的短路电流，使该相保险丝熔断，外壳带电现象立刻终止，起到了保护作用。
2.焊接切割设备的保护接地
在不接地的低压系统中，当一相电碰到金属外壳时，人体接触带电设备有电流经过人体时，电网对地绝缘电阻、漏电电阻形成回路，若电网对地绝缘很好的话，电阻非常大，漏电流很小，危险性不大，但是当电网绝缘性能下降时，对地电压可能上升到危险程度。为了确保安全，采取保护接地措施。其保护接零和保护接地如图1-11所示。

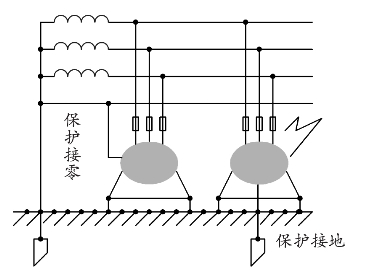

图1-11 保护接零和保护接地
3.焊接切割设备保护接零和保护接地的安全要求
（1）在低压系统中，焊机的接地电阻不得大于4 Ω。
（2）焊机的接地电阻可用打入地里深度不小于1m、电阻不大于4Ω的铜棒或铜管做接地板。
（3）焊接变压器的二次线圈与焊件相连的一端必须接零（或接地）。注意：与焊钳相连的一端不能接零（或接地）。
（4）用于接地和接零的导线，必须满足容量的要求，中间不得有接头，不得装设熔断器，连接时必须牢固。
（5）几台设备的接零线（或接地线），不得串联接入零干线或接地体，应采用并联方法接零线（或接地体）。
（6）接线时，先接零干线或接地体，后接设备外壳，拆除时相反。如图1-12所示。

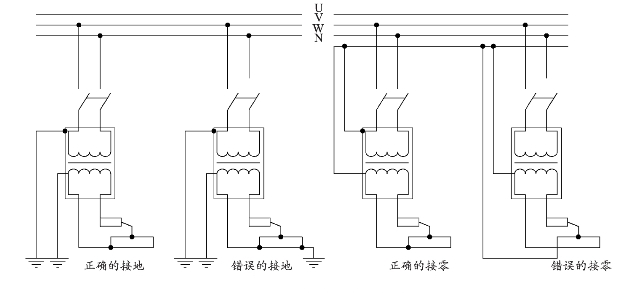

图1-12 接线方式示意图
四、焊接场地、焊接工具、夹具的安全检查
1.焊接场地的安全检查
因焊接场地不符合安全要求而造成火灾、爆炸、触电等事故，其破坏性和危害性很大。要防患于未然，必须对焊接场地进行检查。焊接作业场地一般有两类：一类是正常结构产品的焊接场地，如车间等；另一类是现场检修、抢修工作场地。焊接场地检查的内容主要有以下三个方面：
（1）检查焊接场地是否保持必要的通道，且车辆通道宽度不小于3m，人行通道不小于1.5 m。
（2）检查焊工作业面积是否足够，焊工作业面积不应小于4 m2；地面应干燥，工作场地要有良好的自然采光或局部照明，以保证工作面照度达50～100 Lx。
（3）检查焊割场地周围10 m范围内，可燃易爆物品是否清除干净。如不能清除干净，应采取可靠的安全措施，用水喷湿或用防火盖板、湿棉布等覆盖。放在焊割场地附近的可燃材料需预先采取安全措施以隔绝火星。
2.焊接工具、夹具的安全检查
（1）焊接工具
①电焊钳：电焊钳的作用是夹持焊条和传导电流，由上钳、下钳、弯臂、弹簧、直柄、胶布手柄及固定销等组成，使用时应检查电焊钳的导电性能、隔热性能，夹持焊条要牢固，装换焊条是否方便等。通常电焊钳的规格有300 A和500 A两种。如图1-13所示。
图1-13 电焊钳
②面罩：面罩是为防止焊接时的飞溅、弧光及其他辐射对焊工面部及颈部损伤的一种遮蔽工具，有手持式和头盔式两种。如图1-14、图1-15所示：
图1-14 头盔式面罩
图1-15 手持式面罩
（2）夹具：为了保证焊件尺寸，提高装配效率，防止焊接变形所采用的夹具叫焊接夹具。
①夹紧工具：用来紧固装配零件。常用的有楔口夹板、螺旋弓形夹、带压板的楔口收紧夹等。
②撑具：是扩大或撑紧装配件用的一种工具。一般是利用螺钉或正反螺钉来达到。如图1-16、图1-17所示：

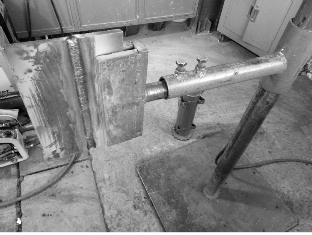

图1-16 夹具1
图1-17 夹具2
五、劳动保护用品种类及要求
1.工作服
焊接工作服的种类很多，最常见的是白色棉帆布工作服。白色对弧光有反射作用，棉帆布有隔热、耐磨、不易燃烧、可防止烧伤和烫伤等作用。焊接与切割作业的工作服，不能用合成纤维织物制作。
2.焊工防护鞋
焊工防护鞋应具有绝缘、抗热、不易燃、耐磨损和防滑的性能，焊工防护鞋的橡胶鞋底，经耐电压5 000 V耐压试验合格（不击穿）后方能使用。如在易燃易爆场合场所时，鞋底不应有鞋钉，以免摩擦产生火星。
3.焊条电弧焊工具
（1）焊钳：焊钳是用来夹持焊条并传导电流，进行焊接的工具。
（2）钢丝刷：钢丝刷是用来刷除工件上的飞溅物和残留焊渣。
（3）敲渣锤：敲渣锤是清除焊缝焊渣的工具。
（4）焊条保温桶：焊条保温桶把烘干箱内取出的焊条放在保温桶内，继续保温。
（5）角向磨光机：角向磨光机有电动和气动两种，对工件进行打磨和抛光。
（6）焊接电缆：接在焊机二次输出端，用来传导电流。长度一般为20～30m。
（7）焊条由焊芯和药皮两部分组成，根据熔渣成分，可分为酸性焊条和碱性焊条两种。
4.焊条电弧焊量具
（1）钢直尺：钢直尺用于测量焊缝长度尺寸，常用薄钢板或不锈钢制成。
（2）游标卡尺：游标卡尺用来测量工件的外径、孔径、长度、宽度、深度和孔距等，是一种中等精度的常用量具，测量精度为±0.02 mm。
（3）焊缝量规：焊缝量规用以检查坡口角度和焊件装配尺寸的量具。
（4）焊道量规：焊道量规是用来测量焊脚尺寸的量具。
（5）焊工万能量规：焊工万能量规是一种精密量规，用以测量焊件焊前的坡口角度、装配间隙、错位以及焊后对接焊缝的余高、焊缝宽度和角焊缝的焊脚尺寸等。
5.劳动保护用品的要求
（1）焊接护目镜：根据人眼对颜色的适应性和电流大小来选择不同色度的镜片，滤光片的颜色以黄绿、蓝绿、黄褐为好。
（2）焊接防护面罩：面罩壳体选用阻燃的绝缘材料制成。
（3）防护工作服：焊工用防护工作服，应符合标准规定，具有良好的隔热和屏蔽作用，以保护人体免受热辐射、弧光辐射和飞溅物等伤害。常用白帆布工作服或铝膜防护服。
（4）电焊手套：电焊手套宜采用牛绒面革或猪绒面革制作，以保证绝缘性能好、耐热不易燃烧。
（5）焊接劳保鞋：应为具有耐热、不易燃、耐磨和防滑性能的绝缘鞋，现一般采用胶底翻毛皮鞋。新研制的焊工安全鞋具有防烧、防砸性能，绝缘性好，鞋底具有耐热200℃的性能。
6.防尘口罩
当采用通风除尘措施不能使烟尘浓度降到卫生标准以下时，应配戴防尘口罩。常用的有自吸过滤式防尘口罩。
六、焊条电弧焊安全操作规程
1.焊工更换焊条时一定要戴电焊手套，不得赤手操作。在带电情况下，不要将焊钳夹在腋下而去搬动焊件或将电缆线绕挂在脖颈上。
2.焊工推拉闸刀时，要侧身向着电闸，防止电弧火花烧伤面部。
3.焊机组装、修理和检查应由电工进行，焊工不得擅自拆修。
七、预防火灾和爆炸的安全技术
1.在焊接与切割现场要有必要的防火设备和器材。
2.禁止在储有易燃、易爆物品的房间或场地进行焊接。在可燃性物品周围进行作业时，必须有一定的安全距离，距离应大于5 m。
3.严禁焊接有可燃性液体、可燃性气体及具有压力的容器、带电的设备。
4.对于存有残余油脂、可燃液体、可燃气体的容器应先用蒸气吹洗，然后开盖检查，确认冲洗干净时方能进行焊接。
5.在周围空气中含有可燃气体和可燃粉尘的环境中，严禁焊接作业。
八、预防有害气体和烟尘中毒的安全技术
1.焊接场地应通风良好，焊接区的通风是排出烟尘和有毒气体的有效措施。
2.做好个人防护工作，减少烟尘等对人体的侵害，目前多采用静电防尘口罩。
九、预防弧光辐射的安全技术
弧光辐射的分类：可见光、红外线、紫外线三种。紫外线会引起电光性眼炎。焊工应采取下列措施预防弧光辐射：
1.焊工必须使用有电焊防护玻璃的面罩。
2.焊工工作时，应穿白色棉帆布工作服，以防止弧光灼伤皮肤。
3.操作引弧时，避免强烈的弧光伤害他人及自己的眼睛。
4.在厂房内和人多区域进行焊接时，尽可能地使用防护屏，避免周围人受弧光伤害。
十、特殊环境焊接的安全技术
所谓特殊环境焊接是指在工业企业正规厂房外的地方进行焊接。
1.高处焊接作业：高度≥2 m。
2.患有高血压、心脏病等疾病者与酒后人员，不得进行高处焊接作业；高处焊接作业时，焊工应该系安全带，地面应有人监护；在高处焊接作业时，焊接电缆线等应扎在固定地方，不能缠绕在身上或搭在背上工作；乙炔瓶、氧气瓶、焊机等设备应尽量留在地面上；雨天、雪天、雾天或刮大风（六级以上）时，禁止高处作业。
3.容器内焊接作业
进入容器内部前，先要弄清容器内部的情况，把容器和外界联系的部位，都要进行隔离和切断。如容器内部有污染物，应进行清洗并经检查确认无危险后，才能进入内部进行焊接；进入容器内部焊接要实行监护制，派专人进行监护；在容器内焊接时，内部尺寸不应过小，还应注意通风排气工作；在容器内部作业时，要做好绝缘防护工作，最好垫上绝缘垫，以防止触电等事故发生。
4.露天或野外作业
夏季在露天工作时，必须有防风雨棚或临时凉棚；露天作业时应该注意风向，不要让吹散的铁液及焊渣伤人；雨天、雪天或雾天时，不准露天作业；夏季进行露天气焊、气割时，应防止氧气瓶、乙炔瓶受烈日暴晒，以免气体膨胀发生爆炸。
十一、电焊作业十不焊
电焊作业属于特种作业，对作业人员的作业资格有严格的培训及考核取证制度，作业期间不仅要保证自身的人身安全，还要保证他人的人身安全，焊工在电焊作业时必须做好以下防范措施：
（1）无上岗证书不焊割。
（2）雨天露天作业无可靠安全措施不焊割。
（3）盛装过易燃、易爆及有害物品容器，未彻底清洗不焊割。
（4）密闭器具未采取措施不焊割。
（5）设备未断电、容器未卸压不焊割。
（6）作业区周围有易燃易爆物品，未消除干净不焊割。
（7）焊体性质不清、火星飞向不明不焊割。
（8）焊接设备安全附件不全或失效不焊割。
（9）锅炉、容器等设备内无专人监护、无防护措施不焊割。
（10）禁火区未采取措施和未办理动火手续不焊割。
