项目三 低碳钢板手工气割
一、实训目标
1.掌握正确的手工气割工艺参数。
2.掌握正确的手工气割操作方法。
3.正确调节气体火焰的种类。
二、割前准备
1.材料和尺寸：Q235钢板，50 mm×50 mm，厚3～5mm，两块。
2.切割要求：手工气割。
3.气割设备和工具：氧气瓶、氧气减压器、氧气胶管、乙炔瓶、乙炔减压器、乙炔胶管、割炬。
4.辅助工具：打火机、钢丝刷、锤子、锉刀、扳手、钳子、切割工件、护目眼镜、劳保用品一套。
三、割前清理
2.去除工件表面污垢、油漆、氧化皮等。
3.工件应垫平、垫高，距离地面一定高度，有利于熔渣吹除。
4.根据工件的厚度，正确选择割炬和割嘴规格。
5.点火并调整好火焰性质（中性焰）及火焰长度。
6.开启切割氧调节阀，保证切割氧气流挺直而清晰的圆柱体，且有适当的长度。
四、操作步骤
1.操作姿势
气割操作姿势因个人习惯而不同。初学者可按“抱切法”练习，如图2-8、图2-9所示。

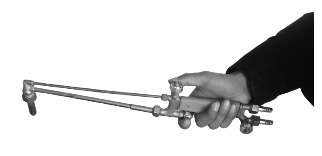

图2-8 气割时的手势
图2-9 抱切法姿势
双脚呈八字形蹲在工件的一旁，右臂靠住右膝盖，左臂悬空在两脚中间，以便移动割炬。右手握住割炬手柄，并以右手的拇指和食指控制预热氧的阀门，以便调整预热火焰和发生回火时，及时切断预热氧气阀；左手的拇指和食指控制切割氧阀，同时起掌握方向的作用，其余三指平稳的托住混合气管，上身不要弯得太低，呼吸要有节奏，眼睛注视工件和割嘴。
2.气割操作
（1）点燃火焰时，应先开启稍许氧气，再开启乙炔调节阀点火，点火时将割嘴靠近火源即可点燃。加大氧气量，分别调出中性焰、碳化焰、氧化焰。火焰类型如图2-10所示。
图2-10 火焰类型
气割中使用中性焰或轻微的氧化焰。如图2-11所示：
图2-11 中性焰
（2）首先将气割火焰焰心距工件表面3～5mm，用预热火焰在工件边缘预热。
（3）待工件呈亮红色时，慢慢开启切割氧气阀，用切割氧气流吹掉氧化金属渣。
（4）待听到工件下面发出“噗、噗”的声音时，匀速沿着割线向前切割。
（5）在整个气割过程中保持气割火焰与工件距离均匀，割嘴与气割方向后倾20°～30°。
（6）气割要结束时，割嘴应向气割方向后倾一定角度，使钢板下部提前割开，并注意余料的下落位置。
（7）气割结束后，应迅速关闭切割氧调节阀，并将割炬抬高，再关闭乙炔调节阀，最后关闭预热氧调节阀。
（8）在气割时，若发现爆鸣回火时，应迅速关闭乙炔和切割氧调节阀。
五、注意事项
1.氧气瓶应放置平稳、可靠，不能与其他气瓶混放。离工作地点和其他火源之间距离不小于10 m。
2.乙炔瓶只能立放，瓶体表面温度不能高于40℃，严禁在漏气的情况下使用。
3.开关瓶阀、焊割炬旋钮时，动作要缓慢，严禁猛开猛关，乙炔减压器必须接回火保险器才能使用。
4.通气时应先开启瓶阀，再打开减压器。停止工作时，应先关闭瓶阀再关闭减压器。氧气和乙炔减压器不得换用，减压器上不得附有油脂。
5.使用前和使用过程中，要检查焊炬的射吸能力、乙炔和氧气胶管是否漏气或堵塞。
6.胶管与减压器连接要牢固，要经常检查松紧程度，发生回火时，应迅速关闭乙炔阀，再关闭氧气阀。
7.点火时不能使割炬口对准人或可燃物。调火动作要缓慢，以防伤人。
8.工作完毕后，关闭乙炔氧气瓶阀，消除火种，设备、工具归位，打扫完卫生后方可离开。
六、考核标准
1.正确的切割操作姿势。
2.正确的进行中薄板的手工切割。
3.根据所切工件情况进行酌情打分。
4.遵守安全文明操作规范，保证切割质量。
