项目八 立角焊

项目八 立角焊

一、实训目标

1.正确确定二氧化碳立角焊操作的焊接工艺参数。

2.掌握二氧化碳立角焊操作技术。

3.养成安全文明生产习惯，树立劳动保护意识。

二、焊件尺寸及要求

1.焊件材料牌号：Q235-A低碳钢板一对，300mm×200mm×6mm，I形坡口。

2.焊接材料：焊丝H08Mn2SiA，直径1.2 mm。

3.焊机：NBC1-300型。

三、焊接装配及定位

1.焊件清理：清除焊件正反表面各20 mm范围内的油污、铁锈等杂质，直至露出金属光泽。

2.焊件装配：T形接头，用角尺装配成90°，装配间隙1 mm。

3.定位焊：首末两端定位焊，焊点长度各10～15 mm。

四、焊接操作步骤

1.将两块试板装配成T形接头并两端定位，放置垂直位置，准备焊接。

2.焊接工艺参数

3.调试好焊接工艺参数后，在焊件的底端引弧，从下向上焊接。

4.采用小月牙形摆动手法，向上立焊操作，焊接始终保持焊脚均匀一致，避免焊缝表面中间过高凸起，同时防止产生咬边、焊瘤等缺陷。

5.切断电源，检查焊缝质量。

五、注意事项

1.焊工应防止电弧飞溅、高温、弧光辐射、气体等的危害，加强焊接场地的通风。

2.防止熔池下淌和焊缝两侧咬边、未熔合、焊脚尺寸过高等缺陷的产生。

3.保持正确的焊枪倾斜角度。

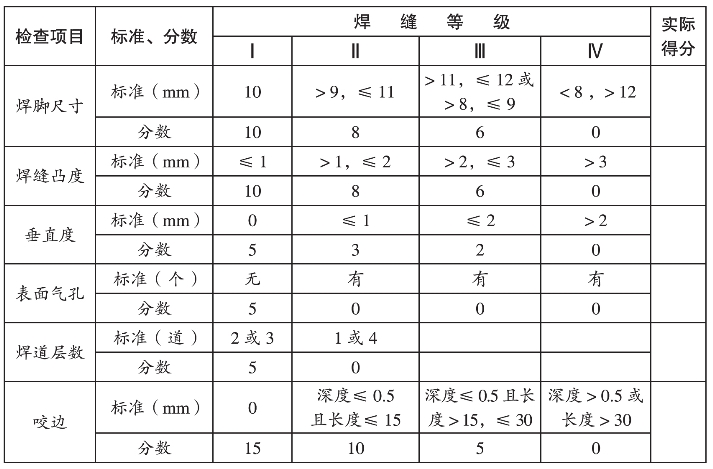

六、评分标准
