项目三 世界焊接技能大赛样题
一、技术描述
焊工是操作焊接和气割设备，进行金属工件的焊接或切割成型的人员。不同的材料需要不同的焊接方法。为了达到质量要求，焊工必须能够读懂焊接图纸、焊接标准和标记符号。焊工还应了解材料的特性并掌握所要求的焊接方法。此外，还需掌握焊接作业安全知识。
焊接技能涵盖了板、管、部件、结构以及压力容器的焊接。
1.能力要求
参赛选手应具备下列技术能力：
（1）阅读并能理解图纸及说明的能力。
（2）正确使用焊接设备、电动工具的能力。
（3）能够按照图纸要求选择焊接方法，并调整焊接参数以获得理想的焊缝。
（4）能够根据焊接方法及坡口形式选择适当的焊材类型和尺寸。
（5）能够使用常用焊接方法进行板、管的所有位置焊接。
（6）能够使用钢丝刷等清理工具，按要求清理焊缝。
（7）理解并遵守现行焊接相关标准、法规。
（8）熟悉并能正确使用各种个人防护装备。
2.基本知识要求
参赛选手应掌握的基本知识：
金属材料的分类、牌号、化学成分、使用性能和焊接特点等。
（1）焊接材料（包括焊条、焊丝、焊剂、气体等）类型、型号、牌号、性能、使用和保管。
（2）焊接设备、工具和测量仪器的种类、原理、使用和维护。
（3）常用焊接方法及特点、焊接工艺参数、焊接顺序、操作方法、预热、层间温度和焊后热处理等。
（4）焊接缺陷的产生原因、危害、预防措施和返修。
（5）焊接接头性能及影响因素。
（6）焊接应力和变形的产生原因和防止方法。
（6）接头形式、焊缝形式、坡口形式、焊缝代号和图纸识别。
（7）焊缝外观检查方法和要求，无损检测方法的特点和适用范围。
（8）焊接安全知识。
3.竞赛项目
竞赛分理论知识考核和技能操作考核两部分。理论知识考核占30%，技能操作考核占70%，竞赛名次按个人总成绩高低排定，总成绩相同者，实际操作技能成绩高者名次列前，实际操作技能成绩也相同时，比赛完成时间短者名次列前。
竞赛时间总计4小时，分为打磨、组对和试件焊接两个阶段。选手休息、饮水、上洗手间的时间包含在比赛时间之内，参赛选手必须在规定时间内独立完成所有项目。竞赛项目分为两大模块，竞赛项目详见表1，项目示意图见图1、图2。

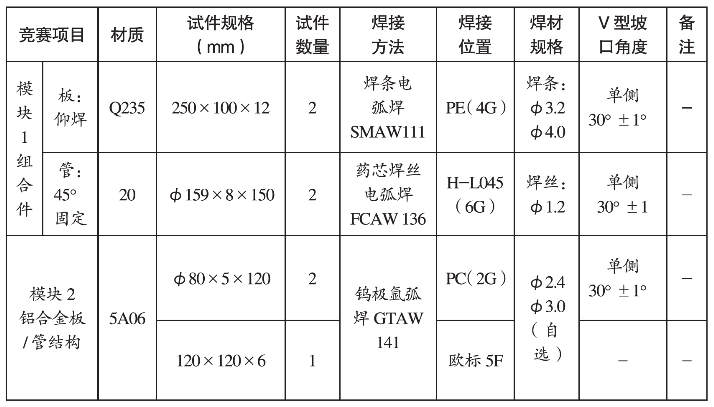

表1 竞赛项目与内容

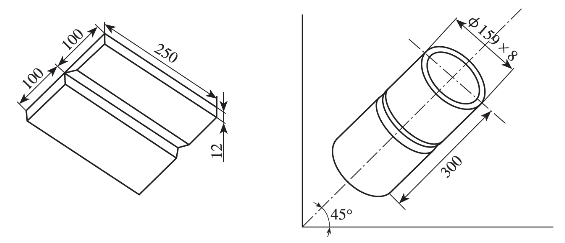

图1 模块1项目 低碳钢试件

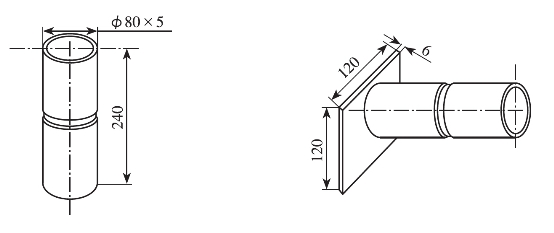

图2 模块2项目 铝合金板/管结构组合件
4.竞赛项目配分
实际操作单项满分为100分，竞赛配分表详见表2规定。

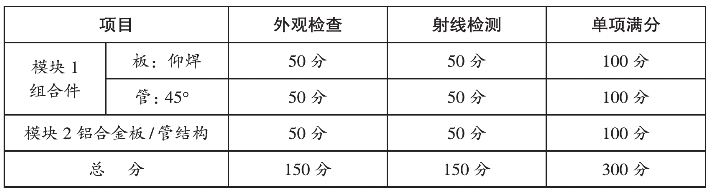

表2 实际操作技能竞赛配分表
竞赛所用的焊接材料规格、型号详见表3。

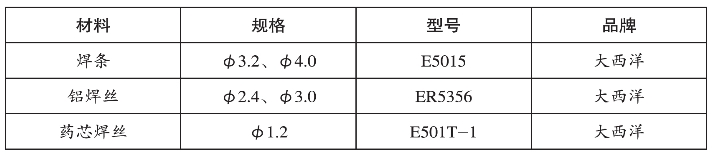

表3 竞赛指定用的焊接材料规格与型号
二、选手操作规定
1.组对及打磨规定
（1）除铝合金板/管结构项目可进行二次组对外，其他试件必须在比赛开始阶段打磨组对一次完成（组对时间由选手自定）。
（2）所有根部焊道背面和盖面焊道表面，不允许修磨。
（3）盖面焊道焊接前，允许使用打磨工具。
（4）组对时试件的间隙、钝边、反变形，均由参赛选手自定。
（5）定位焊应采用与正式焊接相同的焊接方法和焊接材料，焊材规格由参赛选手自定。
（6）板的定位焊在坡口内的两端，定位焊缝最长15 mm，对接板两端不允许加引弧板和引出板。
（7）低碳钢管试件定位焊缝最长15 mm，定位焊不准设在仰焊位置（即5～7点钟位置）。
（8）铝合金板/管结构件组对规定如下：铝合金管垂直固定组对（PC 2G）时，应将打印钢印号的试件放置于上部，且收弧点在钢印号的相应位置；铝合金管/板固定组对（5F）时，须将没有打印钢印号的一端与板组对，且管对接焊缝收弧点在12点钟位置。
（9）试件在组对过程中出现问题，由参赛选手自己修复，不得调换。
2.上架固定规定
（1）每个试件上架固定完成，举手示意裁判员按照规定检查确认。
（2）未经监考裁判检查合格的上架固定试件，参赛选手擅自焊接上架固定试件，该试件判为0分。
3.施焊操作规定
（1）焊缝均采用单面焊双面成形完成。
（2）试件焊接时，焊缝最高点距地面不得超过1.2 m。
（3）焊接过程中，试件不准取下、移动或改变焊接位置。
（4）板仰位对接焊采用一个方向焊接，不得由中间向两端焊或由两端向中间焊，其余层数的方向和打底焊的方向要一致。
（5）模块2铝合金管垂直固定焊必须沿一个方向焊接。
（6）钨极氩弧焊焊缝不允许重熔，不允许背部充氩。
（7）参赛选手按表1顺序进行焊接，先焊模块1，再焊模块2，各模块焊接顺序、时间由选手自定。
（8）违反上述规定，该试件判为0分。
4.焊缝清理规定
（1）模块1试件的焊缝表面可用钢丝刷清理。
（2）模块2铝合金板/管结构焊接前，允许使用清洁剂，清洁剂种类自定，协办单位现场提供的清洁剂为丙酮。焊缝表面焊后须保持原始状态，盖面焊缝严禁化学清理、钢丝刷打磨。
（3）操作完成时，参赛选手应按规定认真清理试件表面的焊渣、飞溅物，但不能破坏试件焊缝的原始成形。
（4）违反规定，该试件判为0分。
5.赛场规则
（1）参赛选手在竞赛前25分钟，必须凭竞赛抽签单和身份证原件进入考场。
（2）参赛选手不得携带除竞赛抽签单、身份证及规定的必备物品以外的任何物品进入考场。严禁在赛场内使用手机和利用各种技术手段进行拍照，违规者试件判废，取消比赛资格。
（3）进入考场后，参赛选手应按照抽签单进入指定工位，并检查下列事项：
①焊机是否完好。
②焊材是否齐全。
③试件是否齐全。
④试件上的钢印号是否与选手证号一致。
⑤试件尺寸偏差。
检查无误后，与监考裁判共同签字确认。
（4）参赛选手应准时参赛，迟到30分钟以上时，将不得入场，按自动弃权处理。
（5）参赛选手在竞赛期间休息、饮水、上洗手间，其耗时一律计入竞赛时间。
（6）监考裁判发出开始竞赛的时间信号后，参赛选手方可进行操作。
（7）竞赛期间，参赛选手应严格按照劳动保护规定穿戴工作服、手套、工作鞋、护目镜等劳保防护用品，并严格遵守安全操作规程，接受裁判员、现场技术服务人员的监督和警示，确保设备及人身安全。
（8）参赛选手必须独立完成所有项目，除征得裁判长许可，否则严禁与其他选手、与会人员和本单位裁判员交流接触。
（9）参赛选手不得在试件上做任何标记。
（10）试焊使用的试板或试管由监考裁判统一发放，参赛选手只可在竞赛配发的专用试板或试管上进行试焊。
（11）施焊过程中，参赛选手若将试件焊废，不予补发，参赛选手可在竞赛时间内自行手工修复，但不得在焊缝的正、反盖面焊道修复补焊。
（12）竞赛期间，参赛选手应爱护赛场设备，不得人为损坏设备。停止操作时，应关闭设备电源开关和气瓶阀门。
（3）焊接完毕后，参赛选手应清理试件表面的焊渣、飞溅物，但不得破坏试件焊缝的原始状态。
（14）竞赛期间，参赛选手遇有问题应向监考裁判举手示意，由监考裁判负责处理。
（15）操作完毕，参赛选手应将试件交监考裁判，会同监考裁判、工作人员在工位内将试件封号，并在竞赛监考记录表上签字确认。
（16）监考裁判发出结束竞赛的时间信号后，参赛选手应立即停止操作，依次有序地离开赛场。

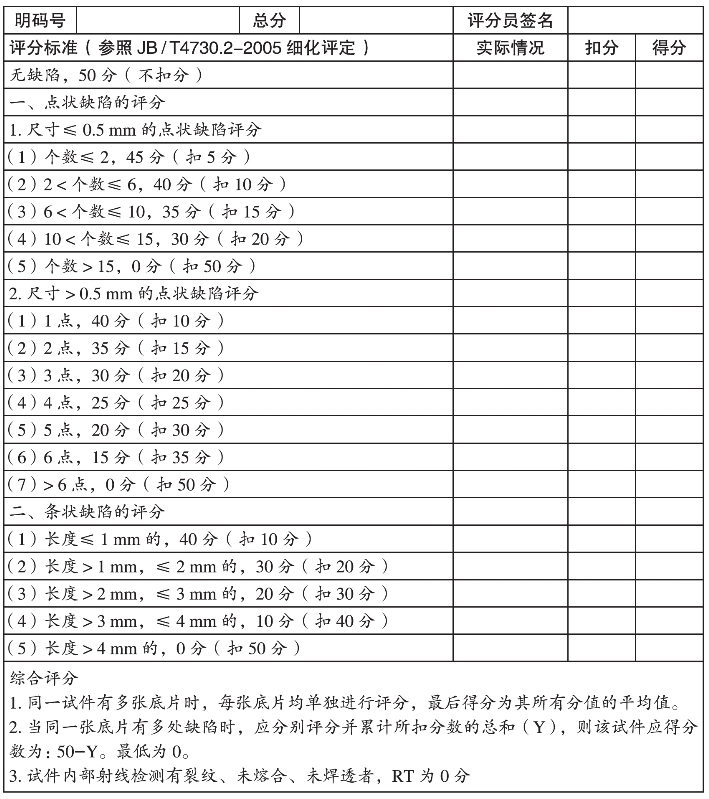

附录1 射线无损检测评分标准
附缺陷点数换算表
