项目五 氧气半自动切割设备的认识和使用
一、实训目标
1.了解CG1-30型半自动气割机的结构、特点。
2.熟悉CG1-30型半自动气割机的操作步骤。
3.掌握CG1-30型半自动气割机火焰的调节方法。
二、割前准备
1.准备CG1-30型半自动气割机一套。
2.准备其他辅助工具。
3.穿戴好劳保用品。
4.安全检查，确认无安全隐患。
三、操作步骤
1.将导轨放在被割钢板上，然后将气割机放在导轨上，使有割炬的一侧对着气割工件。
2.校正好导轨，调节好割炬与割线之间的距离以及割炬的垂直度。
3.根据割件厚度选择割嘴并拧紧，使割嘴稍向左倾，与工件间角度为80°～85°。
4.接通切割机电源。
5.给切割机供气。
6.点火并调出轻微氧化焰，并在工件右端进行预热。
7.等到被割件达到红热状态（铁水燃烧）后，放出切割氧。
8.观察切割氧能吹除液态金属渣并割出切缝时，打开向左自动进给开关，使切割机运动。
9.调好切割速度进行切割，注意观察切割情况，如有问题及时进行调整。
10.切割完毕，关闭气瓶。
11.检查各个阀门的关闭情况。
12.消除火种，检查场地确保安全。

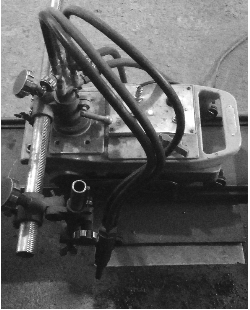

氧气半自动切割机如图2-12所示：
图2-12 氧气半自动气割机切割
四、注意事项
1.气割机应经常维护与保养。
2.严格执行操作步骤，按规范要求操作。
3.气割人员必须穿戴规定的工作服、手套和护目眼镜等。
4.割件较厚，切割时要加大切割氧，同时要保证合适的切割速度，保证切口平整光滑。
5.切割过程中随时观察切割情况，注意防止飞溅烫伤。
6.工作完毕，必须拉闸断电，关闭所有瓶阀，清理场地，消除事故隐患。
7.打扫卫生，检查现场无误后，方可离开。
五、考核标准
1.操作步骤正确、合理。
2.能熟练使用半自动切割机进行中厚板切割操作。
3.安全文明操作，操作人员在使用设备前，必须戴好手套、护目眼镜。
4.连接气源线、电源线，将气源线、电源线摆放在切割飞溅物不能溅到的部位。
5.使用前根据需要调整好适当的气压安全阀门，工作压力为0.5～0.7 Mpa。
6.工作完毕后应清理割渣、打扫周边环境，关闭切断气源和电源，摆放好工件、导轨和切割机。
