项目三 钨极磨削训练

项目三 钨极磨削训练

一、实训目标

1.掌握氩弧焊使用的钨极种类和特点。

2.能根据钨极颜色标志区分钨极类型，并能正确选用钨极。

3.掌握钨极端头的修磨形状和修磨技巧。

二、焊前准备

1.纯钨极φ2.5 mm，钍钨极φ2.5 mm，铈钨极φ2.5 mm。

2.抽风式砂轮机。

3.检查钨极形状、伸出长度是否合适。

4.检查劳动保护用品的正确穿戴等，不戴手套和口罩禁止磨削钨极。

三、操作步骤

1.区分钨极类型和颜色标志、用途和特点

（1）含2%氧化钍的钨电极，颜色是红色，其特点是钍钨极电子发射能力强，允许的电流密度高，电弧燃烧较稳定，但钍元素具有一定的放射性，使用时应采取适当的防护措施。

（2）纯钨电极（W），颜色是绿色，其特点是熔点和沸点高，不易熔化挥发，电极烧损及尖端的污染较少，但电子发射能力较差。

（3）含2%氧化铈的钨电极，颜色是灰色。如图5-4、图5-5所示。

图5-4 盒装钨极

图5-5 钍钨极

2.磨削钨极的合适形状

（1）使用交流电时，应将钨极磨削成球形，以减少极性变化对电极的损耗。

（2）使用直流电小电流焊接时，多采用直流正接，钨极端部磨削成圆锥形（d=0.5，α=30°），如图5-6所示。钨极磨削成圆锥形后装入钨极夹内，并伸出喷嘴3～4mm使用。

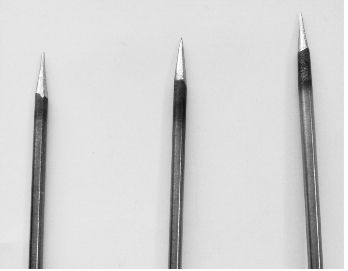

图5-6 钨极磨削形状

四、注意事项

1.一定穿好工作服，戴好口罩、手套，穿绝缘橡胶鞋。

2.焊工应磨削钨极后洗净手脸，以防放射性危害。

3.防止钨极端部刺伤皮肤。

五、考核标准

1.钨极种类要正确识别。

2.磨削钨极形状，尺寸要合适。

3.装夹钨极要正确，钨极伸出长度要合适。
