项目一 平敷焊训练
一、实训目标
1.会熟练地使用焊机设备。
2.掌握焊条电弧焊的引弧操作和运条方法，能够进行焊缝的起头、接头、收尾的操作。
3.能够在钢板上进行平敷焊，焊缝的高度和宽度符合要求，焊缝表面均匀、无缺陷。
二、试件尺寸及要求
1.材料：Q235钢板。
2.尺寸：300 mm×200 mm×6 mm。
3.焊接位置：平焊。
4.焊接要求：平敷焊。
5.焊接材料：E4303，直径3.2 mm。
6.焊机：ZX7-350或WS-400。
三、试件装配
1.清除表面的油、锈、水分及其他污物，直至露出金属光泽。
2.在试件上以20 cm间距画出焊缝位置线。
四、焊接练习过程
1.焊机接线基本操作方法

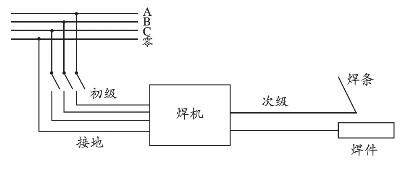

电焊机的接线方法如图3-1所示。
图3-1 电焊机接线方法
2.引弧方法
引弧是依靠电焊条瞬时接触工作即焊条端部与焊件表面接触形成短路实现的。引弧的方法有划擦法引弧和直击法引弧两种。
（1）划擦法引弧
①先将焊条端部对准焊缝，然后将手腕扭转，使焊条在焊件表面上轻轻划擦。
②划出长度以20～30 mm弧长为佳，使弧长约为所用焊条外径的1.5倍。
③做“预热”动作，其弧长不变，预热后将电弧压短至与工件2～3mm的距离。
④在始焊点做适量横向摆动，且在起焊处稳弧（即稍停片刻）以形成熔池后进行正常焊接。
（2）直击法引弧
①焊条垂直于焊件，使焊条末端对准焊缝，然后将手腕下弯。
②使焊条轻碰焊件，引燃后，手腕放平。

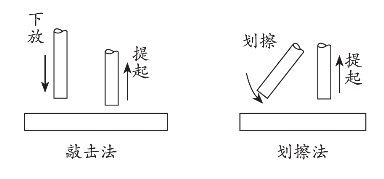

③迅速将焊条提起，使弧长约为焊条外径的1.5倍，稍“预热”后，压低电弧，使焊条与焊件距离为2～3 mm，且焊条横向摆动，待形成熔池后向前移动，如图3-2所示：
图3-2 电弧引燃方法
（3）影响电弧顺利引燃的因素
工件清洁度、焊接电流、焊条质量、焊条酸碱性、操作方法。
（4）常用的运条方法

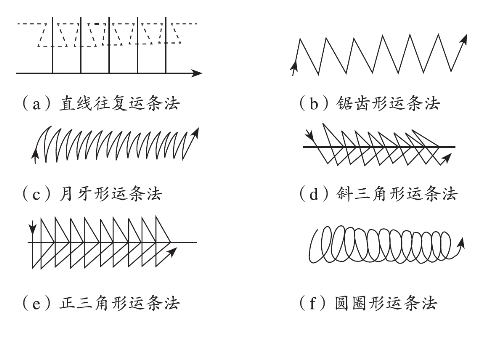

①直线往复运条法；②锯齿形运条法；③月牙形运条法；④斜三角形运条法；⑤正三角形运条法；⑥圆圈形运条法。如图3-3所示。其中直线形运条法是焊条不作横向摆动，电弧较稳定，能获得较大的熔深，焊缝的宽度较窄；锯齿形运条法使焊条端部作锯齿形摆动，并在两边稍作停留以获得合适的熔宽；圆圈形运条法使焊条端部作环形摆动；月牙形运条使焊条端部作月牙形摆动。运条的三个基本要素：焊条的送进；沿焊缝方向移动；焊条的摆动。焊接时电弧的高度应保持在3～5mm。
图3-3 运条方法
（5）收尾操作
①划圈收尾法。焊条移至焊缝终点时，作圆圈形运动，直到填满弧坑再拉断电弧。此法适用于厚板收尾。
②反复断弧收尾法。焊条移至焊缝终点时，在弧坑处反复熄弧、引弧数次，直到填满弧坑为止。此法一般适用于薄板和大电流焊接，不适用于碱性焊条。
③回焊收尾法。焊条移至焊缝收尾处即停住，并改变焊条角度回焊一小段。此法适用于碱性焊条。
收尾方法的选用还应根据实际情况来确定，可单项使用，也可多项结合使用。无论选用何种方法都必须将弧坑填满，达到无缺陷为止。
五、操作要领
1.焊接基本操作姿势有蹲姿、坐姿、站姿，可以根据具体焊接位置选择。
2.焊钳与焊条的夹角有80°、90°、120°三种。
3.焊钳的握持有正握和反握两种方法。
4.面罩的握法为左手握面罩，自然上提至内护目镜框与眼平行，向脸部靠近，面罩与鼻尖距离10～20 mm即可。手持面罩，看准引弧位置，用面罩挡着面部，将焊条端部对准引弧处，用划擦法或直击法引弧，迅速而适当地提起焊条，形成电弧，引燃电弧后进行堆焊操作。
（1）引弧堆焊
首先在焊件的引弧位置用粉笔画直径13 mm的一个圆，然后用直击法在圆圈内引弧。引弧后，保持适当的电弧长度，在圆圈内动作2～3次后灭弧。待熔化的金属凝固冷却后，再在其上面引弧堆焊，这样反复操作，直到堆积高度为50 mm为止。
（2）定点引弧
用划擦法引弧，引弧后焊成直径13 mm的焊点后灭弧。这样不断重复操作，完成若干焊点的引弧形训练。
（3）用直径3.2 mm和4.0 mm的焊条按焊接工艺参数，以焊缝线为运条轨迹，采用直线形运条法、月牙形运条法、正圆圈形运条法和8字形运条法进行练习。
（4）进行焊缝的起头、接头、收尾的操作练习。
（5）每条焊缝焊完后，清理熔渣，分析焊接产生的现象和问题并总结经验，再进行另一道焊缝的焊接。
六、调试电流的经验
1.看飞溅
电流过大时，电弧吹力大，可看到较大颗粒的铁水向熔池外飞溅，焊接时爆裂声大；电流过小时，电弧吹力小，熔渣和铁水不易分清。
2.看焊缝成形
电流过大时，熔深大，焊缝宽而低，两侧易产生咬边；电流过小时，焊缝窄而高，两侧与母材金属熔合不好；电流适中时，焊缝两侧与母材金属熔合得很好，呈圆滑过渡。
3.看焊条熔化状况
电流过大时，当焊条熔化了大半截时，其余部分均已发红；电流过小时，电弧燃烧不稳定，焊条易粘在焊件上。
七、注意事项
1.焊接时及时观察熔池的形状、亮度。熔池的亮度反映熔池的温度，熔池的形状、大小反映焊缝的宽窄；并注意对熔渣和熔化金属的分辨。
2.焊道的起头、运条、连接和收尾的方法要正确。
3.焊接的起头和连接处基本平滑，无局部过高、过宽现象，收尾处无缺陷。
4.为了延长弧焊电源的使用寿命，调节电流时应在空载状态下进行，调节极性时应在焊接电源未闭合状态下进行。
5.在实习场所周围应设置灭火器材。
6.操作时必须穿戴好工作服、脚盖和手套等防护用品；必须戴防护遮光面罩，以防电弧灼伤眼睛。
7.弧焊电源外壳必须有良好的接地或接零，焊钳绝缘手柄必须完整无缺。

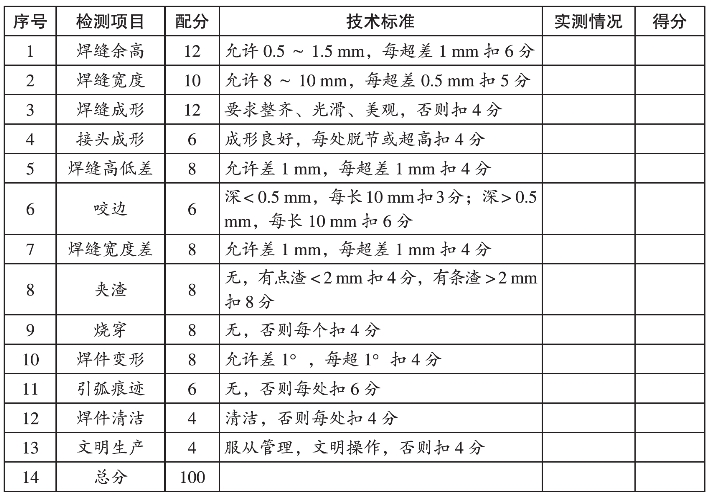

八、焊接评分标准
