项目九 仰角焊

项目九 仰角焊

一、实训目标

1.能制订二氧化碳仰角焊操作的焊接工艺。

2.掌握二氧化碳仰角焊操作技术。

3.培养学生焊接操作能力。

二、焊前准备

1.焊件尺寸及要求：

（1）焊件材料牌号及坡口：Q235-A碳钢板一对，300 mm×200 mm×6 mm，I形坡口。

（2）焊接材料：焊丝H08Mn2SiA，直径1.2 mm。

（3）焊机：NBC1-300型。

2.安全检查：检查焊接设备及工具是否正常，是否穿戴好工作服、鞋帽及手套等劳动保护用品。

三、焊接装配及定位

1.焊件清理：清除焊件正反表面各20 mm范围内的油污、铁锈等杂质，直至露出金属光泽。

2.焊件装配：T形接头，用角尺装配成90°，装配间隙1 mm。

3.定位焊：首末两端定位焊，焊点长度各10～15 mm。

四、操作步骤

1.将两块试板装配成T形接头，放置在水平位置固定。

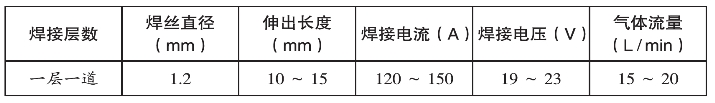

2.焊接工艺参数

3.采用右向焊法，一层一道。

4.调试好焊接工艺参数后，在焊件左端引弧。

5.焊枪采用小幅度摆动手法，运条时稍快，两侧稍作停留。

6.保持正确的焊枪角度。在焊接中根据熔池的具体情况，及时调整焊接速度和摆动方法，保持焊脚均匀一致，避免焊缝下垂、咬边、熔合不良等缺陷。

五、注意事项

1.焊工应防止电弧飞溅、高温、弧光辐射、气体的危害，并加强焊接场地通风。

2.正确调节焊接工艺参数。

3.保持正确的焊枪角度。

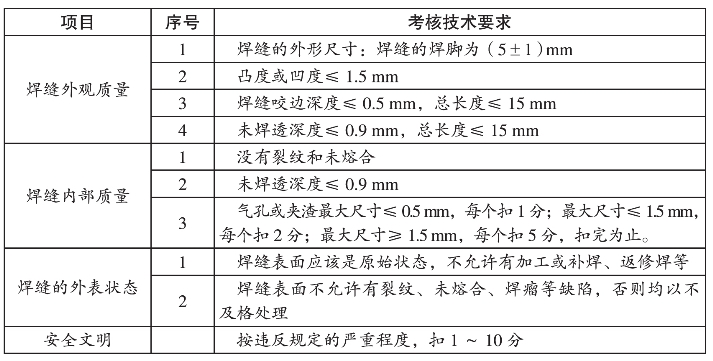

六、评分标准
