项目四 V形坡口板对接平焊
一、实训目标
1.掌握V形坡口板对接平焊的焊接工艺。
2.掌握V形坡口板对接平焊单面焊双面成形操作技术。
二、材料尺寸和焊接要求
1.焊件材料牌号：Q235。
2.焊件及坡口尺寸：300mm×200mm×12 mm；α=60°。
3.焊接要求：单面焊双面成形。
4.焊接材料：E4303。
5.焊机：ZX7-350或BX3-500。
三、焊件装配及定位
1.清除焊件坡口面及正反两侧20 mm的油、铁锈，直至露出金属光泽。
2.打磨钝边1mm。
3.装配间隙：间隙为3.2～4.0mm。
4.定位焊接：两端定位，定位长度10～15 mm。
5.反变形量：3°～4°；错边量≤1.4 mm。如图3-6、图3-7所示：
图3-6 打磨
图3-7 焊件定位和装配

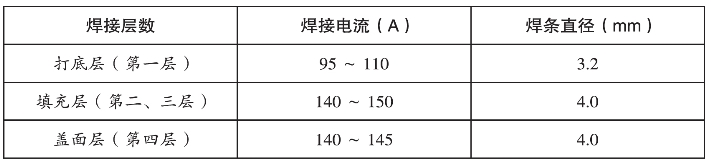

四、焊接工艺参数
五、操作要点
1.打底焊接：打底焊是单面焊双面成形的关键，主要有三个重要环节：引弧、收弧、接头。操作方法有连弧法与断弧法两种。连弧法的特点是焊接时，电弧燃烧不间断，生产效率高，焊接熔池保护好，产生缺陷少，但它对装配质量要求高，参数选择要求严，故其操作难度较大，易产生烧穿和未焊透等缺陷。这里介绍的是断弧焊一点击穿法。断弧法的特点是依靠电弧时燃时灭的时间长短来控制熔池的温度，因此，焊接工艺参数的选择范围较宽，易掌握，但生产效率低，焊接质量不如连弧法易保证，且易出现气孔、冷缩孔等缺陷。
（1）引弧：置试板大装配间隙于右侧，在试板左端定位焊缝处引弧，并用长弧稍作停留进行预热，然后压低电弧在两钝边兼作横向摆动。当钝边熔化的铁水与焊条金属熔滴连在一起，并听到“噗噗”声响时，便形成第一个熔池，灭弧。它的运条动作特点是：每次接弧时，焊条中心应对准熔池的2/3左右处，电弧同时熔化两侧钝边。当听到“噗噗”声后，果断灭弧，使每个熔池覆盖前一个熔池的2/3左右。操作时必须注意：当引弧位置选在熔池后端，引弧后再把电弧拉至熔池前端灭弧，易造成焊缝夹渣。此外，在封底焊时，还易产生缩孔。解决办法是提高灭弧频率，由正常的50次/分～60次/分，提高到80次/分左右。
更换焊条时的接头方法：在换焊条收弧前，在熔池前做一个熔孔，然后回焊10 mm左右，再收弧，以使熔池缓慢冷却。迅速更换焊条，在弧坑后部20 mm左右处起弧，用长弧对焊缝预热，在弧坑后10 mm左右处压低电弧，用连续手法运条到弧坑根部，并将焊条往熔孔中压下，听到“噗噗”击穿声后，停顿2秒左右灭弧，即可按断弧封底法进行正常操作。
在始焊端的定位焊处引弧并略抬高电弧稍作预热，当焊至定位焊缝尾部时将焊条向下压一下，听到“噗”的一声后，立即灭弧，此时熔池前端应有熔孔，深入两侧母材0.5～1 mm。当熔池边缘变成暗红色，熔池仍处于熔融状态时，立即在熔池中间引燃电弧，焊条略向下轻微压一下形成熔池，打开熔孔，立即灭弧，这样反复击穿直到焊完，注意焊条的间距要均匀准确。使电弧的2/3压住熔池，1/3作用在熔池前方，以此来熔化和击穿坡口根部形成熔池。
（2）收弧：在更换焊条时，应在熔池前方做一个熔孔，回焊10 mm左右再灭弧，然后更换焊条。
焊接接头采用冷接法，换焊条前在熔池前方做一熔孔，回焊10 mm再收弧，然后迅速更换焊条，将焊条向熔孔中压下，听到“噗噗”声后，停顿2秒左右灭弧。操作要领：一看、二听、三准。如图3-8、图3-9、图3-10所示。
图3-8 打底焊接
图3-9 打底正面
图3-10 打底背面
2.填充焊
焊条角度：焊前先将前一道焊缝熔渣、飞溅物清除干净，修理焊缝的过高处与凹槽。焊接时应注意焊条的摆动，选用较大的电流，并采用70°～80°的焊条倾角，运条方法可采用月牙形或锯齿形，摆动幅度应逐层加大，并在焊缝两侧稍作停留。
最后一层的高度应低于母材0.5～1 mm，注意不要将坡口两侧熔化。在焊接时，应控制整个坡口内的焊缝比坡口边缘低0.5～1.5 mm左右，最好略呈凹形，以便使盖面时能看清坡口边，不使焊缝高度超高。
3.盖面焊：所使用的焊接电流应稍小一点，使熔池形状和大小保持均匀一致，焊条与焊接方向夹角应保持75°左右，焊条摆动到坡口边缘时应稍作停顿，以免产生咬边。盖面层的接头方法：换焊条收弧时，应对熔池稍添铁水后迅速更换焊条，并在弧坑前约10mm左右处引弧，然后将电弧退至弧坑的2/3处，填满弧坑后就可正常进行焊接。接头时应注意：若接头位置偏后，则使接头部位焊缝过高；若偏前，则造成焊道脱节。收弧可采用3～4次断弧、引弧、收尾，以填满弧坑，使焊缝平滑为准。
六、常见的焊接缺陷原因分析
焊缝不成形——技术不熟练；烧穿——电流过大或停留时间过长；夹渣——清渣不干净或电流太小；咬边——电流过大或两端停留时间过长；焊瘤——停留时间过长或频率过慢；未熔合——电流过小或两端停留时间过长；内凹——频率不当或电弧过短。
七、焊接注意事项
严格佩戴好劳动保护用品；遵守安全操作规程；防触电和防灼烧事故发生；操作时注意对操作要领的应用，特别是对焊接电流、焊条角度、电弧长度的调整；当焊条运到坡口边缘时要稍作停留，保证填充饱满且不咬边；在焊接下一层焊道前，要对上层焊道彻底清渣处理。

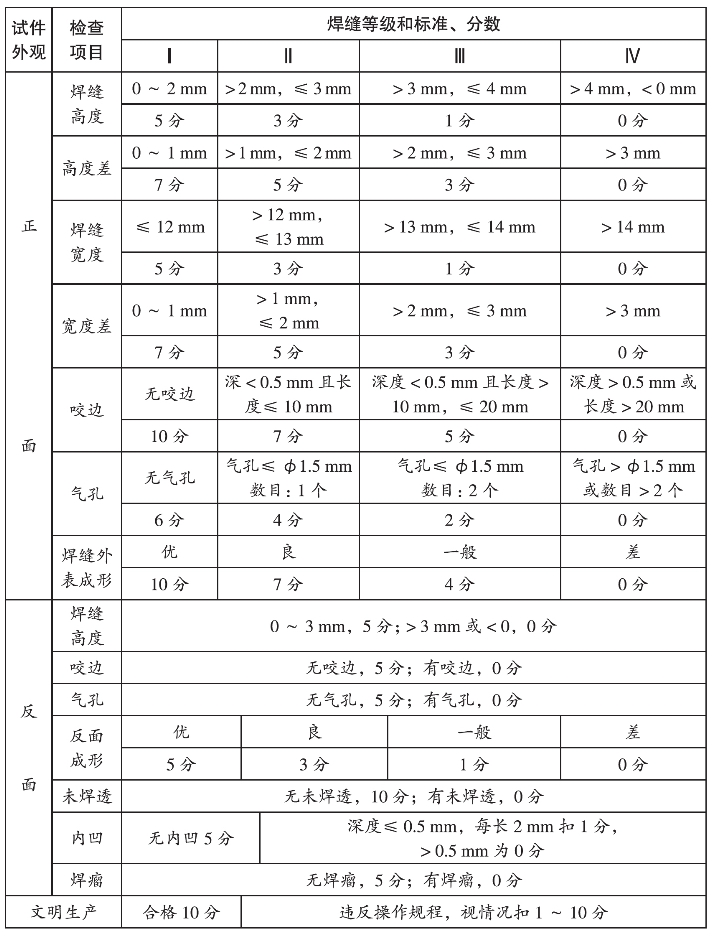

八、评分标准
