2.2.2 Artec Studio软件的操作步骤
（1）扫描采集数据

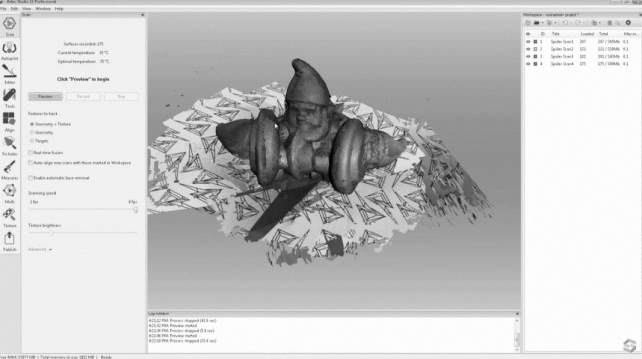

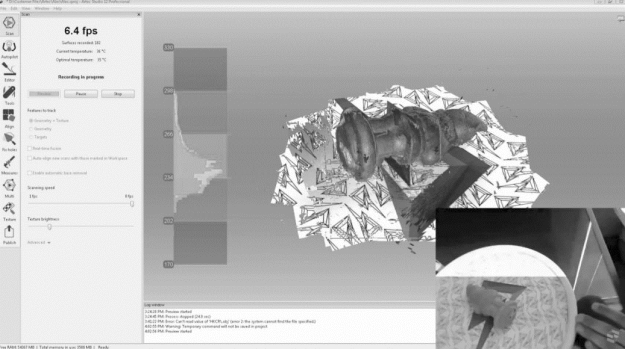

步骤1：使用“太空蜘蛛”扫描仪对准目标物体进行扫描，如图2.7所示。

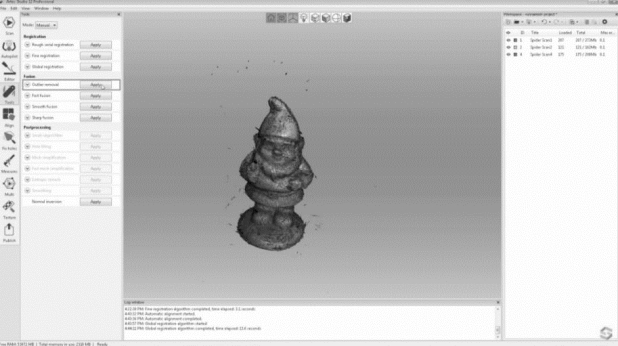

步骤2：规范操作扫描仪，直至扫描仪扫描出物体的整体，如图2.8所示。
图2.7 扫描仪扫描目标物体
图2.8 扫描仪扫描目标物体
（2）删除杂点

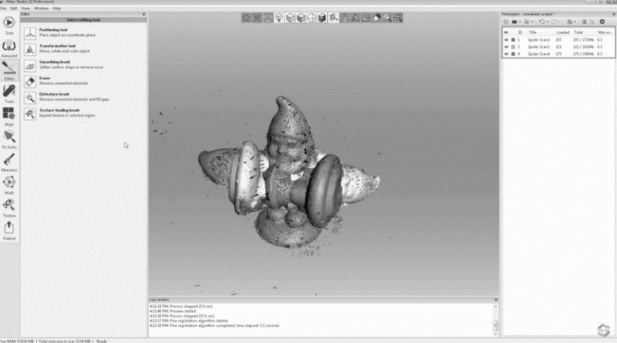

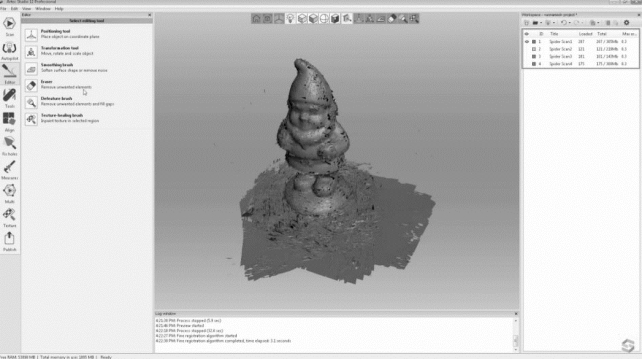

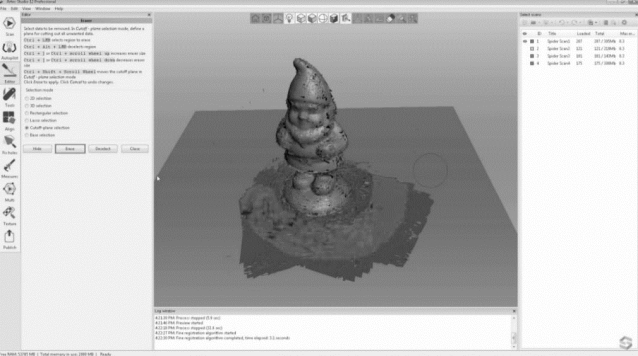

步骤1：隐藏其余扫描采集的点云数据，在“编辑”选项中选择“橡皮擦”命令，如图2.9所示。
图2.9 隐藏点云数据

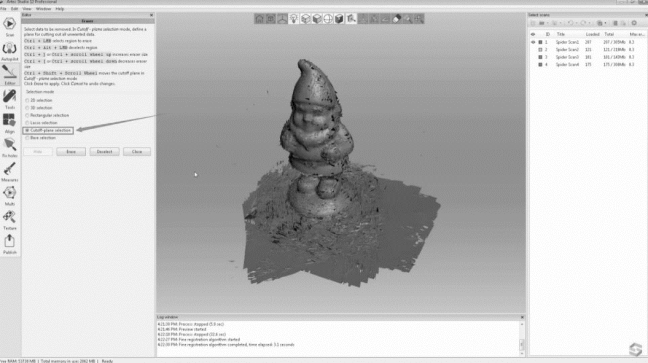

步骤2：选择“去除选择的平面”选项，如图2.10所示。
图2.10 选择“去除选择的平面”选项

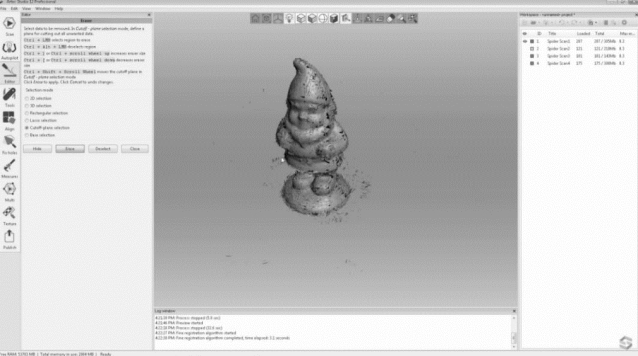

步骤3：按住鼠标左键拖动选择需去除的平面，然后点击“去除”命令，如图2.11所示。
图2.11 去除所选平面
步骤4：应用此命令直至模型周边杂点去除完成，如图2.12所示。
图2.12 删除杂点操作完成
（3）对齐数据
步骤1：选择需对齐的点云数据，如图2.13所示。
图2.13 选择需对齐的数据

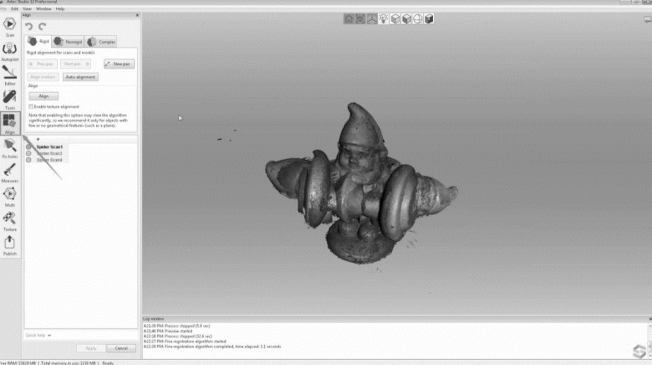

步骤2：选择“对齐”选项，如图2.14所示。
图2.14 选择“对齐”选项
步骤3：勾选“启用纹理对齐”命令，如图2.15所示。
图2.15 勾选“启用纹理对齐”命令

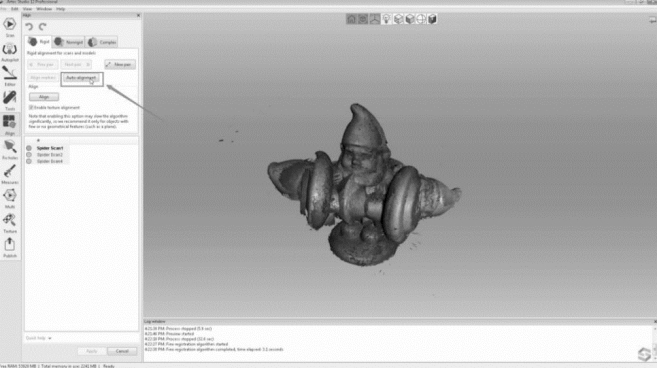

步骤4：点击“自动对齐”命令，如图2.16所示。
图2.16 点击“自动对齐”命令
步骤5：待计算完成后，模型数据对齐完成，如图2.17所示。
图2.17 模型数据对齐完成
步骤6：在“全局注册”选项中点击“应用”。
步骤7：应用“去除体外孤点”命令，如图2.18所示。
图2.18 应用“去除体外孤点”命令
（4）封装点云数据
步骤1：应用“锐化融合”命令，可使点云数据转化为网格面片（Mesh）数据。

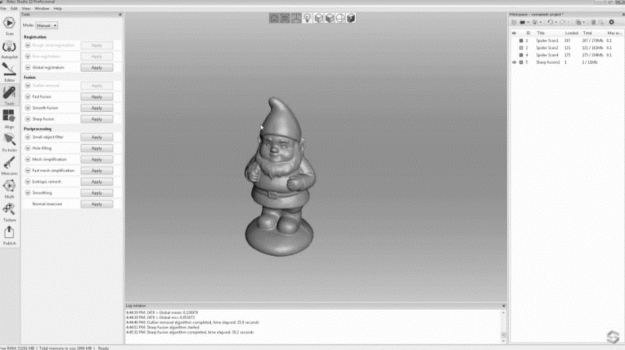

步骤2：等待软件计算解析后，可得出模型的三维网格面片数据，点云数据封装完成，如图2.19所示。
步骤3：完成封装后的数据模型文件保存为“.STL”文件格式，后续可用此文件进行3D打印成型制作、模型逆向重构建模以及CNC数控编程加工。
图2.19 点云数据封装完成

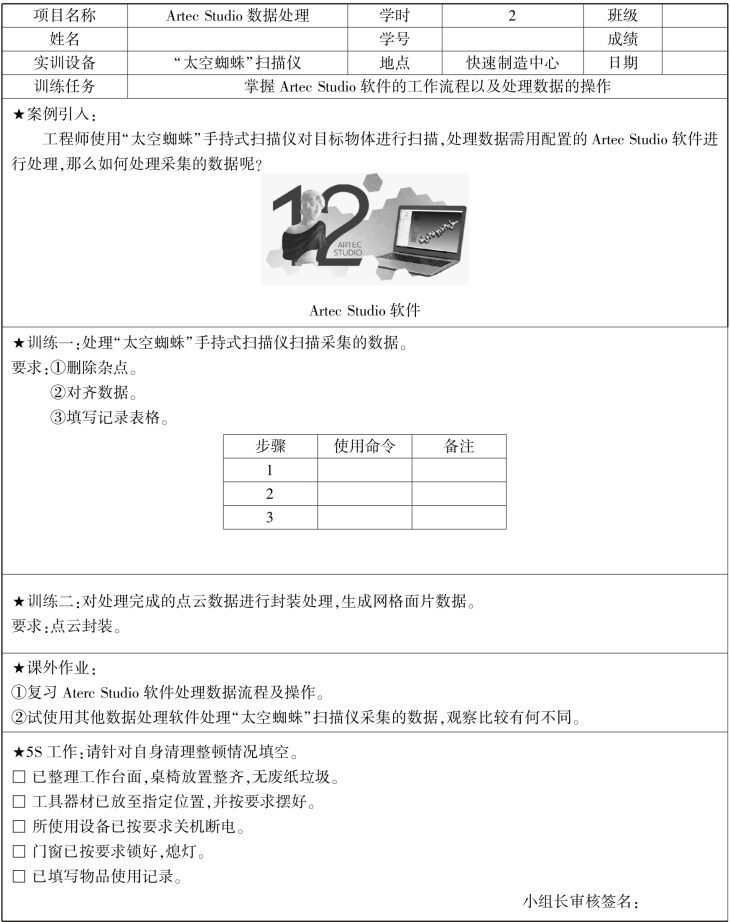

项目单卡
