3.1.2 ZEISS扫描仪的使用与软件操作
（1）设备组装

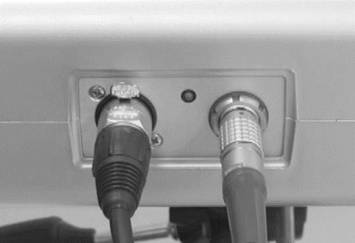

步骤1：安插信号线到扫描头接线处，如图3.11所示。
图3.11 安插信号线
步骤2：安插信号线、USB数据线和网线到设备交换机处，如图3.12所示。
步骤3：打开交换机开关后，若亮起绿灯，即可运行设备，如图3.13所示。
图3.12 设备交换机
图3.13 打开交换机开关
（2）设备标定
设备标定需配合colin 3D软件使用。扫描仪标定是整个扫描系统精度的基础，因此扫描系统在安装完成后，第一次扫描前必须进行标定。另外，以下几种情况也要进行标定：
①对扫描系统进行远途运输。
②对设备硬件进行调整。
③硬件发生碰撞或者严重震动。
④设备长时间不使用。
注意事项：
①标定过程共有9步。标定需严格按照软件提示进行，以保证标定成功。
②标定过程中出现错误时，删除当前的标定步骤重新标定即可。
（3）软件的标定流程
步骤1：双击打开colin 3D软件，显示软件界面。

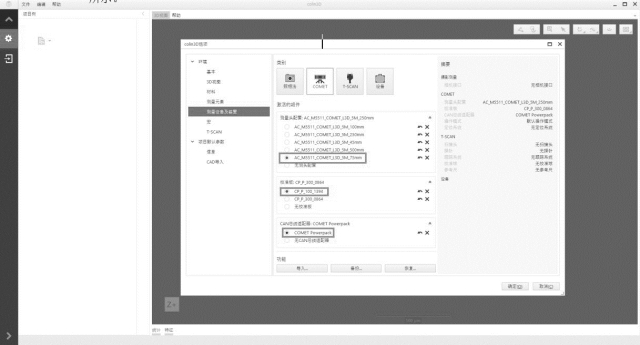

步骤2：根据扫描的目标物体选择对应的镜头组，软件中的设置需与硬件一致，如图3.14所示。
图3.14 选择镜头组
步骤3：在软件中创建一个新项目。
步骤4：确认参数无误后，点击“下一步”。
步骤5：点击“校准校验”，进入校准模式。

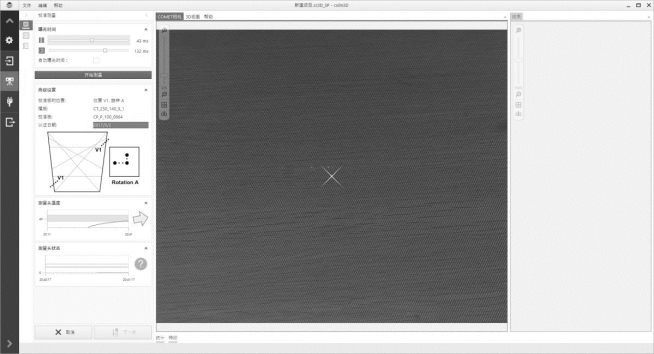

步骤6：在校准模式下检测测量头的温度，如图3.15所示。
图3.15 检测测量头温度

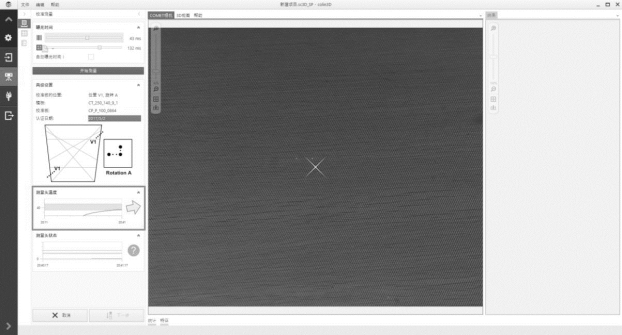

步骤7：待测量头温度显示0℃/min，即可进行校准操作，如图3.16所示。
图3.16 校准
（4）标定的操作
步骤1：准备一张平稳的桌子，如图3.17所示。
步骤2：插入锁笔，逆时针旋拧打开标定箱，取出标定板和标定卡纸，如图3.18所示。
图3.17 桌子
图3.18 打开标定箱

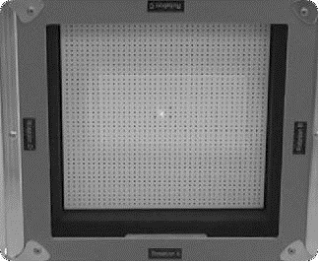

步骤3：放置好标定板以及固定好标定卡纸，如图3.19所示。
步骤4：待晃动消除，测量头状态显示为绿色方可进行下一步操作，如图3.20所示。
图3.19 固定标定卡纸
图3.20 测量头状态
步骤5：调整扫描头，使两个焦点大致聚合投射在由三个大标点围成的三角区域当中，如图3.21所示。
图3.21 调整扫描头
步骤6：按照软件指示，用标定板完成九步标定操作。
①第一步：将A边放至P1线。
②第二步：将B边放至P2线。
③第三步：将C边放至P3线。
④第四步：将D边放至P4线。
⑤第五步：将A边放至P5线。
⑥第六步：将B边放至P6线。
⑦第七步：将B边放至P7线。
⑧第八步：将D边放至P8线。
⑨第九步：将D边放至P9线。

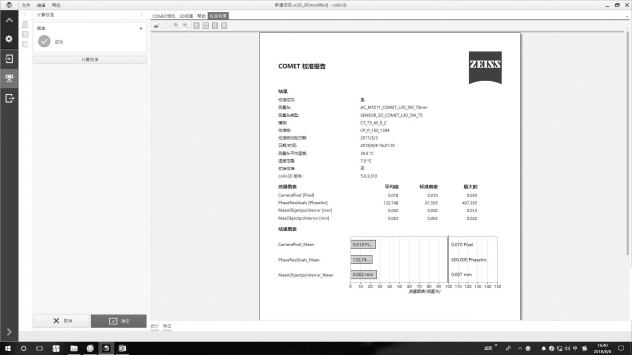

步骤7：完成后若显示标定成功，即可对物体进行扫描操作，如图3.22所示。
图3.22 标定成功
（5）影响扫描精度的因素
1）主要因素（表3.4）
表3.4 影响扫描精度的因素分析
2）解决方法

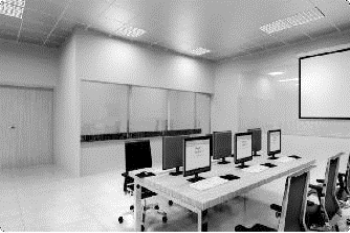

①将扫描仪放置于恒湿恒温的环境中，避免太阳光直射，如图3.23所示。

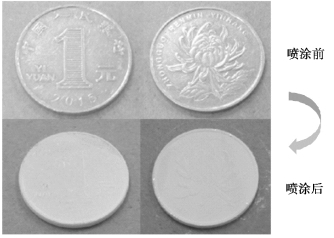

②对表面高度反光的物体喷涂显像剂，如图3.24所示。
图3.23 恒温恒湿环境
图3.24 喷涂显像剂处

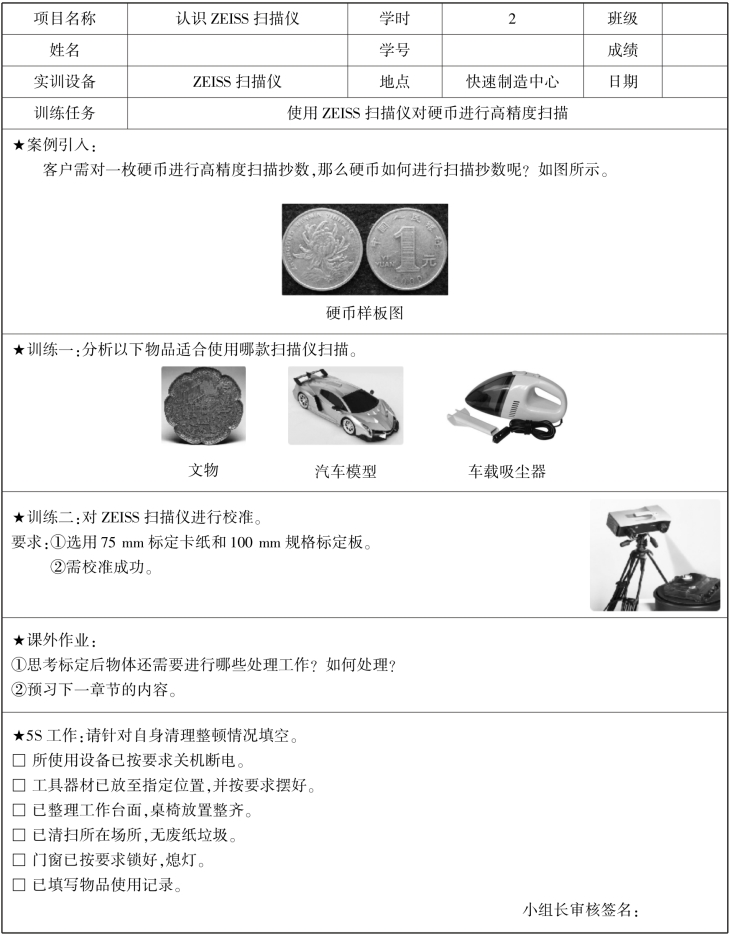

项目单卡
