7.4.3 工件去除支撑
（1）案例引入
某3D打印公司接到了一个客户单，现公司也已经完成了打印，在准备处理前，后处理人员突然被安排去处理其他问题。由于人手不足，公司安排你去对工件（图7.32）进行后处理的拆支撑操作，以便后续的处理。
图7.32 工件
（2）工件去除支撑的方法
①原型出机前，先看图纸或数据，确定所清洗工件的整体结构和支撑面结构。
②原型出机后，及时去除能确定结构的大部分支撑或全部支撑（图7.33）。清洗前，严禁紫外光照射。
图7.33 去除支撑
③把需去除支撑的工件的原型放入清洗槽内用无水酒精清洗或超声波清洗，如图7.34所示。对于薄壁件，只能用干净酒精快速清洗一次，时间不能超过两分钟。注意应洗干净，不留死角，并立即吹干。
④第一次可用循环酒精清洗，第二次则用干净的酒精清洗。清洗完毕后，局部未清洗干净的部位使用蘸酒精棉纱擦拭干净。

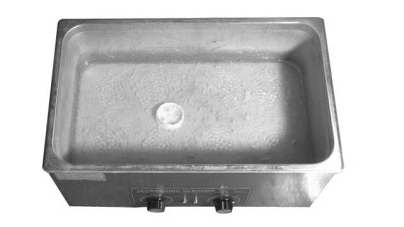

图7.34 超声波
⑤清洗时注意小结构。对圆柱内、深孔、小夹槽及其他不易清洗的小结构内树脂，要细致清洗到位。
⑥清洗时，要小心细致，可用棉纱、毛刷、牙签等其他辅助工具清洗。
⑦清洗结束时，要立即用风枪吹掉原型表面的酒精，再用电吹风吹干。注意避免温度过高使零件变形。吹干后零件表面应不粘手。
⑧对吹干表面酒精的原型，可在日光、紫外线烘箱内进行10～23 min二次光固化。对强度要求高时，固化时间可达2 h。
⑨原型清洗结束后，注意原型摆放，以防止变形。
⑩固化箱的使用：光固化树脂在激光扫描过程中发生聚合反应，但只是完成部分聚合作用，零件中还有部分处于液态的残余树脂未固化或未完全固化（扫描过程中完成部分固化，避免完全固化引起的变形），零件的部分强度也是在后固化过程中获得的。因此，后固化处理对完成零件内部树脂的聚合，提高零件最终力学强度是必不可少的。后固化时，零件内未固化树脂发生聚合反应，体积收缩产生均匀或不均匀形变，固化箱的外形如图7.35所示。
图7.35 固化箱
（3）工件去除支撑的操作步骤
①将取下来的工件用超声波清洗机清洗掉残留的树脂，如图7.36所示。
图7.36 超声波清洗

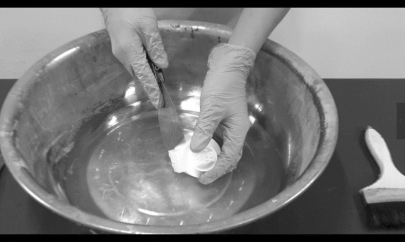

②不锈钢盆里倒入新酒精，把工件放入不锈钢盆里二次清洗并且用铲刀镊子把支撑去除掉，如图7.37所示。
图7.37 拆除支撑

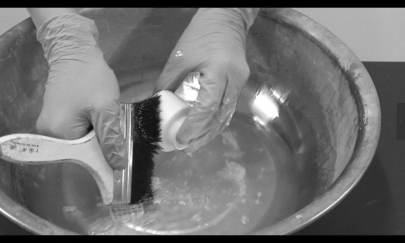

③拆除完支撑后用刷子重新刷一遍工件，如图7.38所示。
图7.38 清洗工件
（4）工件去除支撑的效果
支撑去除后，工件表面上会有支撑点。支撑点是工件表面与支撑连接处产生的特征。这些特征影响工件的表面质量，需要用工具去除掉。同时因为没有进行过任何处理，工件还会有打印时产生的台阶痕，台阶痕是影响工件表面质量（图7.39）的一个重要原因。
图7.39 工件表面质量
