控制设备及低压电器安装

2025年09月27日

版权

4.控制设备及低压电器安装

（1）定额说明

1）定额包括电气控制设备、低压电器的安装，盘、柜配线，焊（压）接线端子，穿通板制作、安装，基础槽、角钢及各种铁构件、支架的制作、安装。

2）控制设备安装，除限位开关及水位电气信号装置外，其他均未包括支架制作、安装，发生时可执行相应定额。

3）控制设备安装未包括的工作内容。

①二次喷漆及喷字。

②电器及设备干燥。

③焊、压接线端子。

④端子板外部（二次）接线。

4）屏上辅助设备安装，包括标签框、光字牌、信号灯、附加电阻、连接片等，但不包括屏上开孔工作。

5）设备的补充油按设备考虑。

6）各种铁构件制作，均不包括镀锌、镀锡、镀铬、喷塑等其他金属防护费用，发生时应另行计算。

7）轻型铁构件是指结构厚度在3mm以内的构件。

8）铁构件制作、安装定额适用于定额范围内的各种支架、构件的制作、安装。

（2）工程量计算规则

1）控制设备及低压电器安装均以“台”为计量单位。以上设备安装均未包括基础槽钢、角钢的制作安装，其工程量应按相应定额另行计算。

2）铁构件制作安装均按施工图设计尺寸，以成品质量“kg”为计量单位。

3）网门、保护网制作安装，按网门或保护网设计图示的框外围尺寸，以“m²”为计量单位。

4）盘柜配线分不同规格，以“m/根”为计量单位。

5）盘、箱、柜的外部进出线预留长度按表3-25计算。

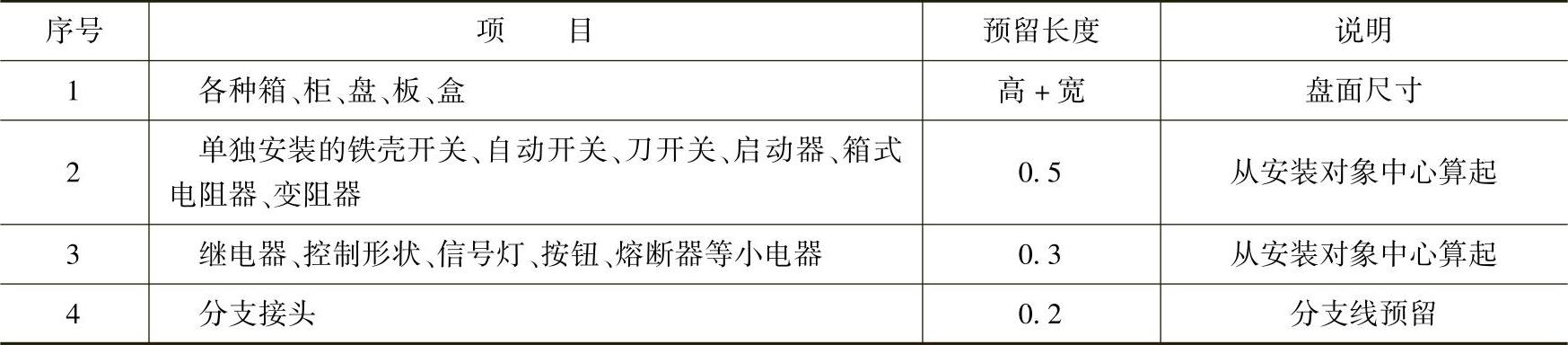

表3-25 盘、箱、柜的外部进出线预留长度（单位：m/根）

6）配电板制作安装及包铁皮，按配电板图示外形尺寸，以“m²”为计量单位。

7）焊压接线端子定额只适用于导线。电缆终端头制作安装定额中已包括压接线端子，不得重复计算。
