实例29:三线式单回路架空线路的工程量计算

实例29:三线式单回路架空线路的工程量计算

如图3-12和表3-71,有一条790m三线式单回路架空线路,试计算工程量。

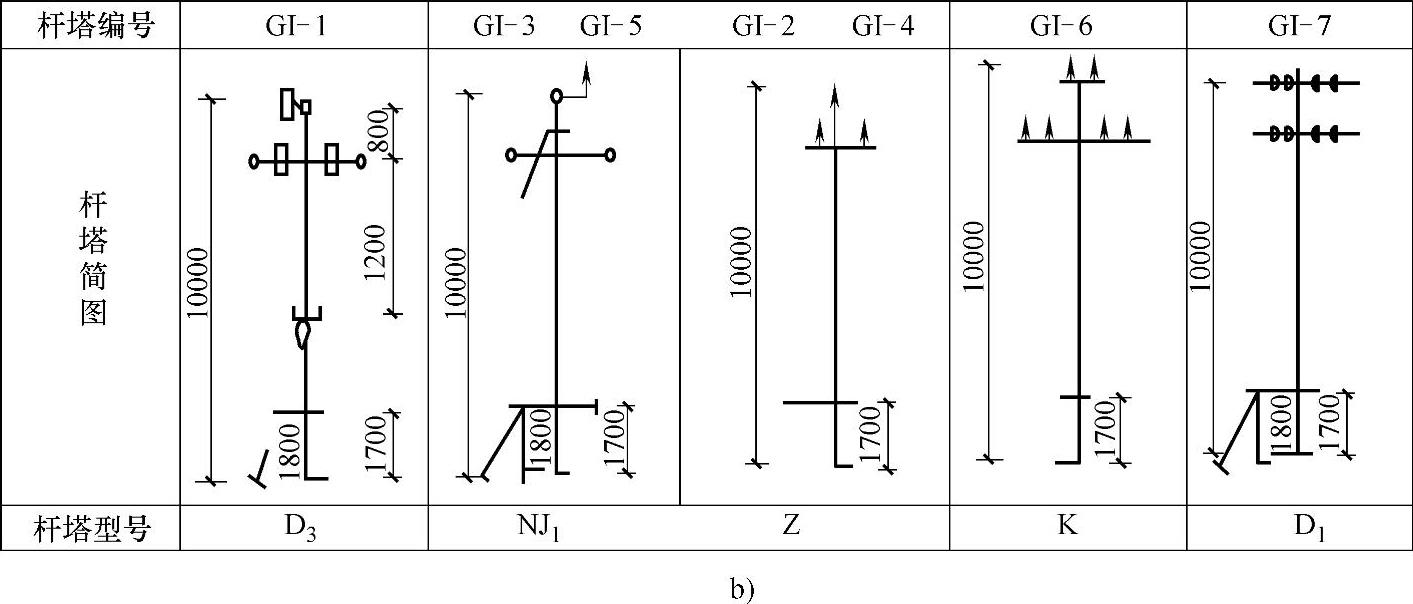

图3-12 三线式单回路架空线路


图3-12 三线式单回路架空线路(续)

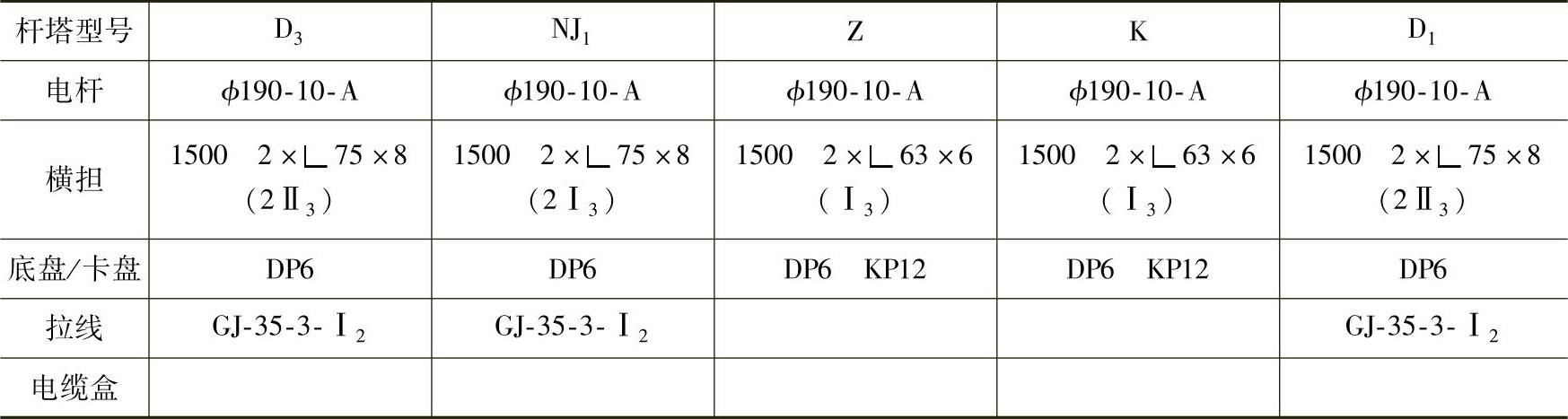

3-71 杆塔型号表


【解】

(1)电杆组立:7根

(2)导线架设

[(100×6+120)×(1+1%)+2.5×4]×3

=2211.6m=2.21(km)

(3)电力电缆

10+2.28+70+2.28+8.3+1.5

=94.36(m)

【注释】 10m为引出室内部分长度;2.28m为引出室外备用长度;70m为线路埋设部分;2.28m为从埋设段向上引至电杆备用长度;8.3m为引上电杆垂直部分(10-1.7-0.8-1.2+0.8+1.2);1.5m为电缆头预留长度。清单工程量计算见表3-72。

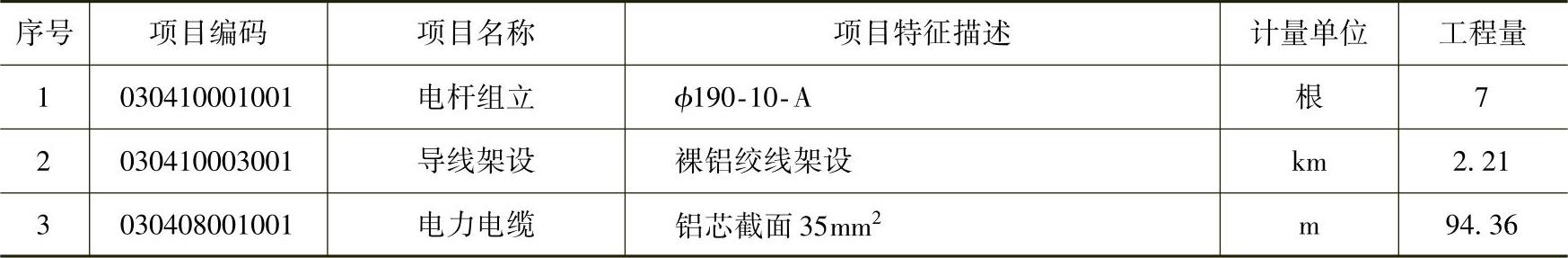

3-72 清单工程量计算表(二十九)
