实例38：某锅炉动力工程的工程量清单编制

实例38：某锅炉动力工程的工程量清单编制

某锅炉动力工程的平面图如图3-23所示。其中，室内外地坪没有高差，进户处重复接地；循环泵、炉排风机和液位计处线管管口高出地坪0.5m，鼓风机、引风机和电动机处管口高出地坪2m，所有电动机和液位计处的预留线均为1.00m，管道旁括号内数据为该管水平长度（单位：m）；钢管敷设电缆长度为6.9m，电缆敷设时两端需各预留1.0m；动力配电箱为暗装，底边距地面1.40m，箱体尺寸宽×高×厚为420mm×370mm×280mm；接地装置为镀锌钢管G50、L=2.5m，埋深0.7m，接地母线采用—60×6镀锌扁钢（进外墙皮后，户内接地母线的水平部分长度为4m，进动力配电箱内预留0.5m）；电源进线不计算。试编制其工程量清单。

【解】

（1）配电箱工程量：1台

（2）接地装置工程量：1组

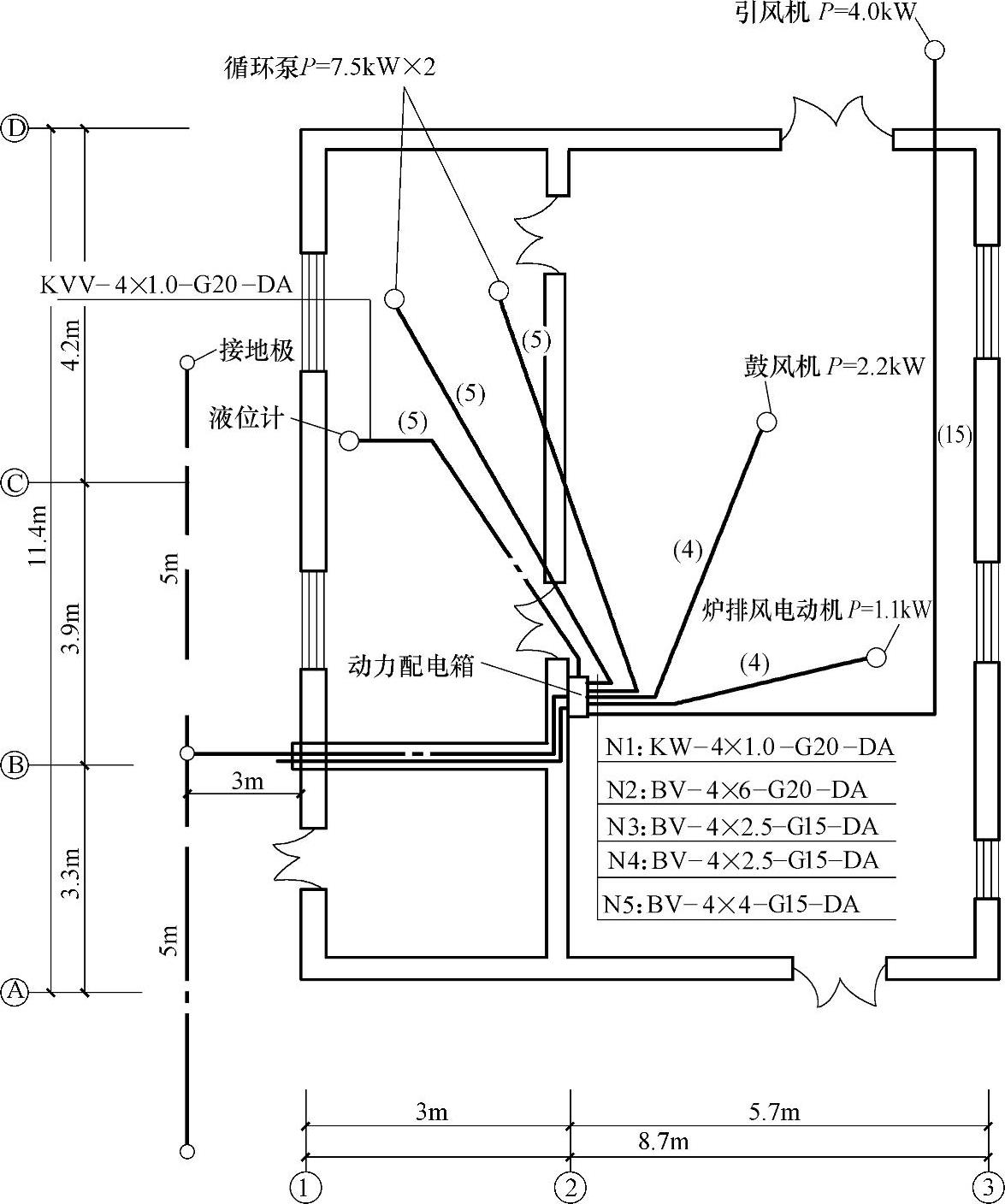

图3-23 某锅炉动力工程平面图

（3）控制电缆工程量

（6.9+1+2.0）×（1+2.5%）=10.15（m）

（4）接地极工程量：3根

清单工程量计算见表3-81。

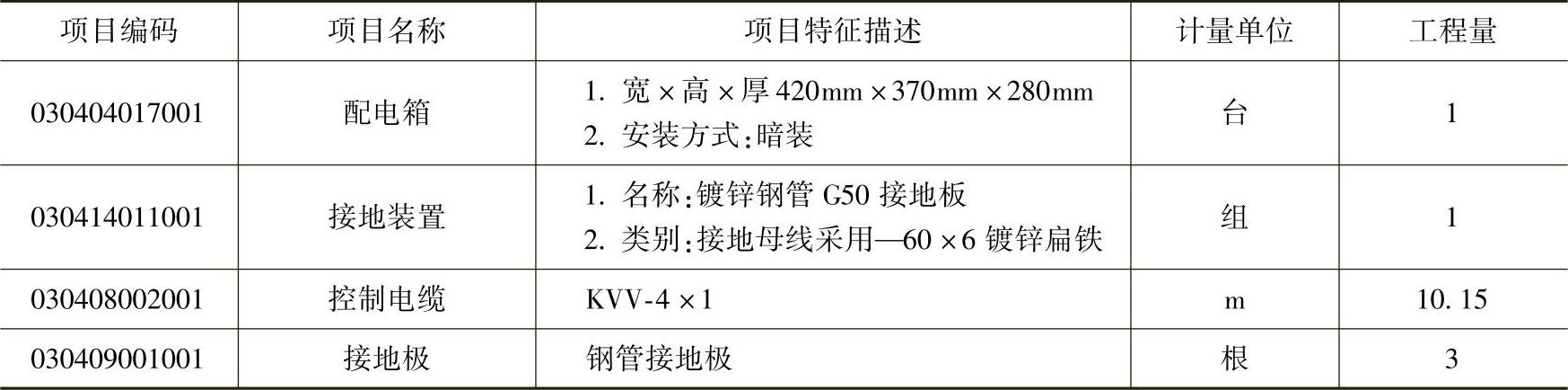

表3-81 清单工程量计算表（三十八）
