实例12：铝板通风管的工程量计算
已知长为6.2m的铝板通风管如图4-11所示，断面尺寸为450mm×450mm，一处吊托支架，其上安装一450mm×450mm的铝蝶阀（是成品），试计算这段管段设备的工程量。

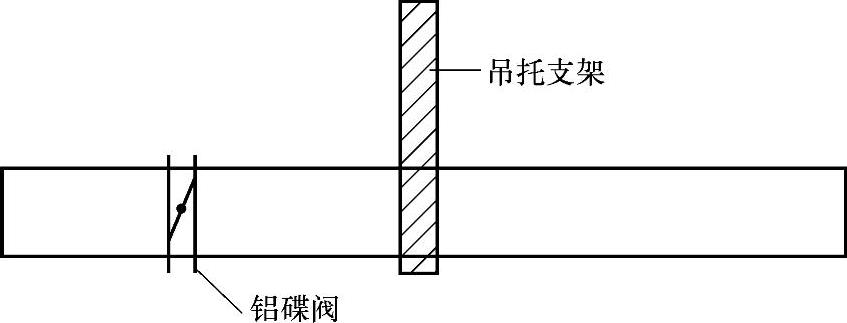

图4-11 通风管示意图
【解】
（1）铝板通风管道（450mm×450mm）的工程量
S=2×（0.45+0.45）×（6.2-0.15）
=2×0.9×6.05
=10.89（m2）
（2）铝蝶阀（450mm×450mm）的工程量为：1个
清单工程量计算见表4-15。

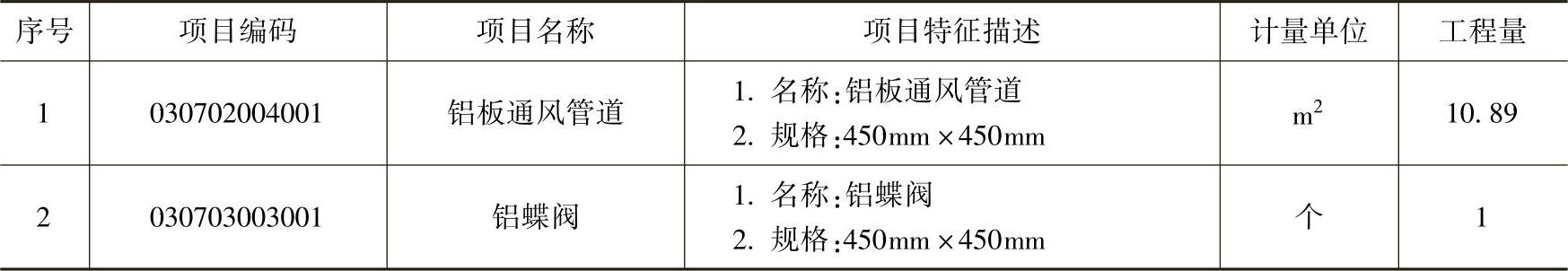

表4-15 清单工程量计算表（十一）
