实例32：某建筑项目的火警系统的工程量清单编制

实例32：某建筑项目的火警系统的工程量清单编制

图3-15所示为某建筑项目的火警系统图，其中烟探测器、报警开关、驱动盒、火警电话均由弱电中心的消防控制柜控制；平面布置线路，采用Φ15的PVC管暗敷，火灾报警，电话、共用电线的配线均穿PVC管。试编制该火警系统的工程量清单。

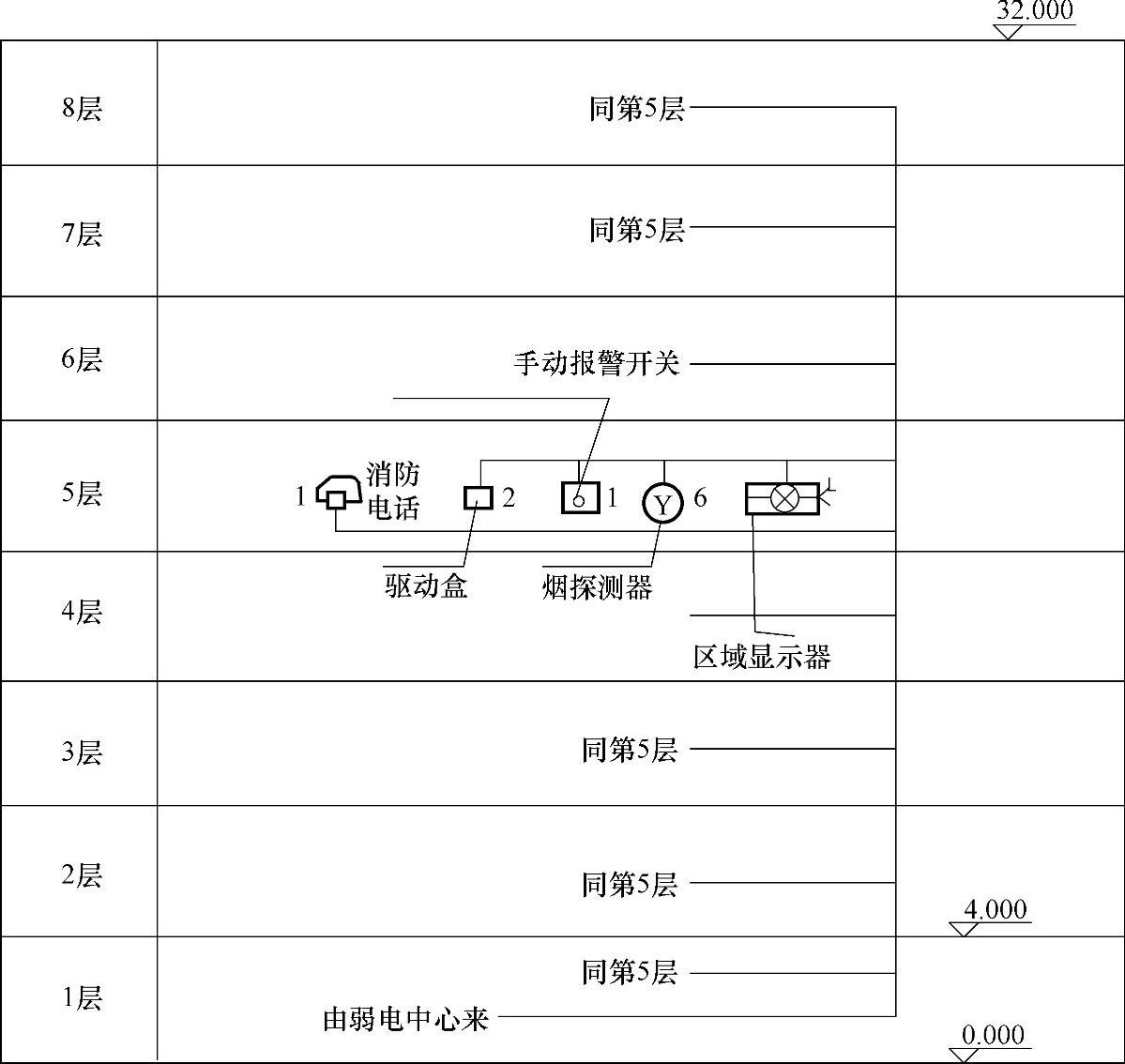

图3-15 火警系统图

【解】

（1）控制屏工程量：2台

（2）配管工程量

=（电话+火警+无线）×楼层

=[（2+2）+（8+3+7+2+8+8+2）+8]×8

=400（m）

（3）配线（二芯0.75mm²以内）工程量

8×8=64（m）

（4）配线（二芯1.0mm²以内）工程量

（8+2）×8×2+（7+4）×8×2+（8+3+4）×8×2+（7+3+6）×8×4

=160+176+240+512

=1088（m）

（5）小电器工程量

1×8=8（套）

（6）点型探测器工程量

6×8=48（只）

清单工程量计算见表3-75。

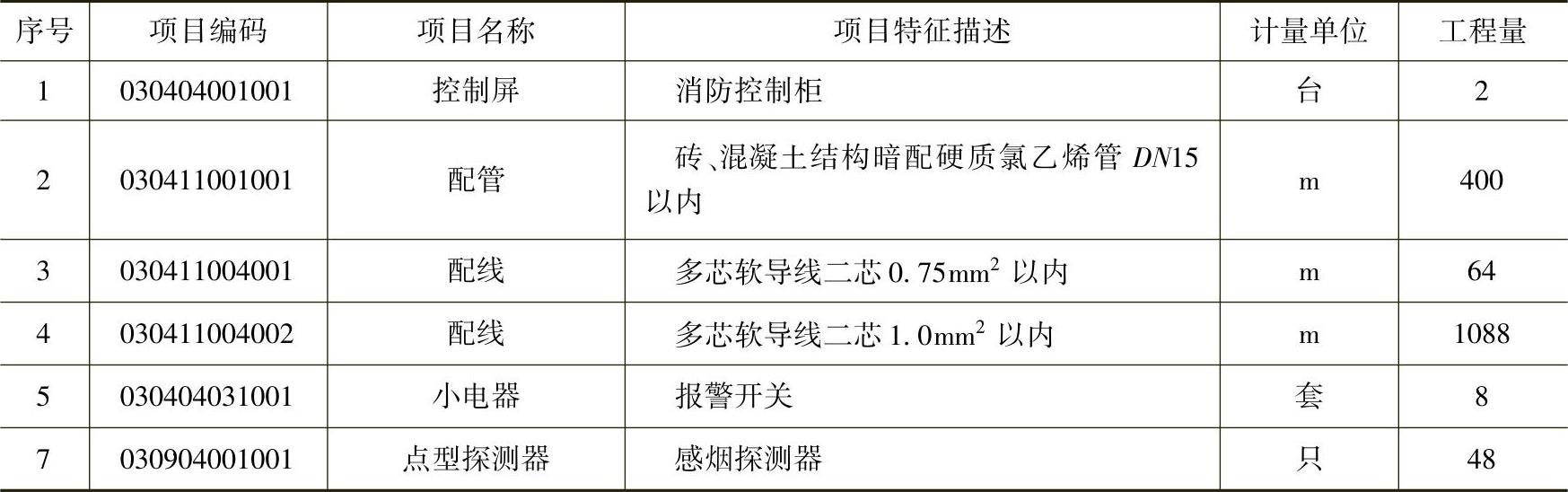

表3-75 清单工程量计算表（三十二）
