实例15：某配电工程的管线工程量计算

如图3-5所示某一配电工程，配电箱5台，M₁：XL-21动力箱（1600mm×600mm×370mm）2台；M₂：XL-51动力箱（1700mm×700mm×370mm）3台。配线层高2.8m，配电箱安装高度1.8m，计算工程的工程量。

【解】

（1）配电箱（XL-21）清单工程量：2台

（2）配电箱（XL-51）清单工程量：3台

清单工程量计算见表3-57。

图3-5 配线工程图

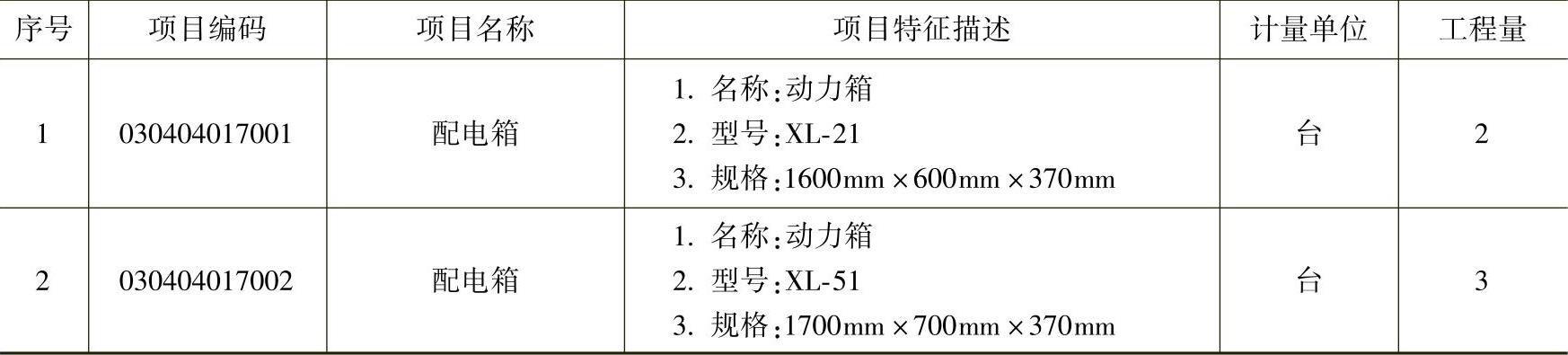

表3-57 清单工程量计算表（十五）
