实例31：某仓库照明系统的工程量计算

实例31：某仓库照明系统的工程量计算

某仓库电气照明配电图如图3-14所示，其内部嵌入式安装1台照明配电箱XMR-10（箱高0.4m，宽0.5m，深0.3m）；套防水防尘灯，GC1-A-150；采用3个单联跷板暗开关控制；单相三孔暗插座两个；室内照明线路为刚性阻燃塑料管PVC15暗配，管内穿BV-2.5导线，照明回路为2根线，插座回路为3根线。室内配管（PVC15）的工程量为：照明回路（2个）共36.5m，插座回路（1个）共14.5m。试计算其清单工程量。

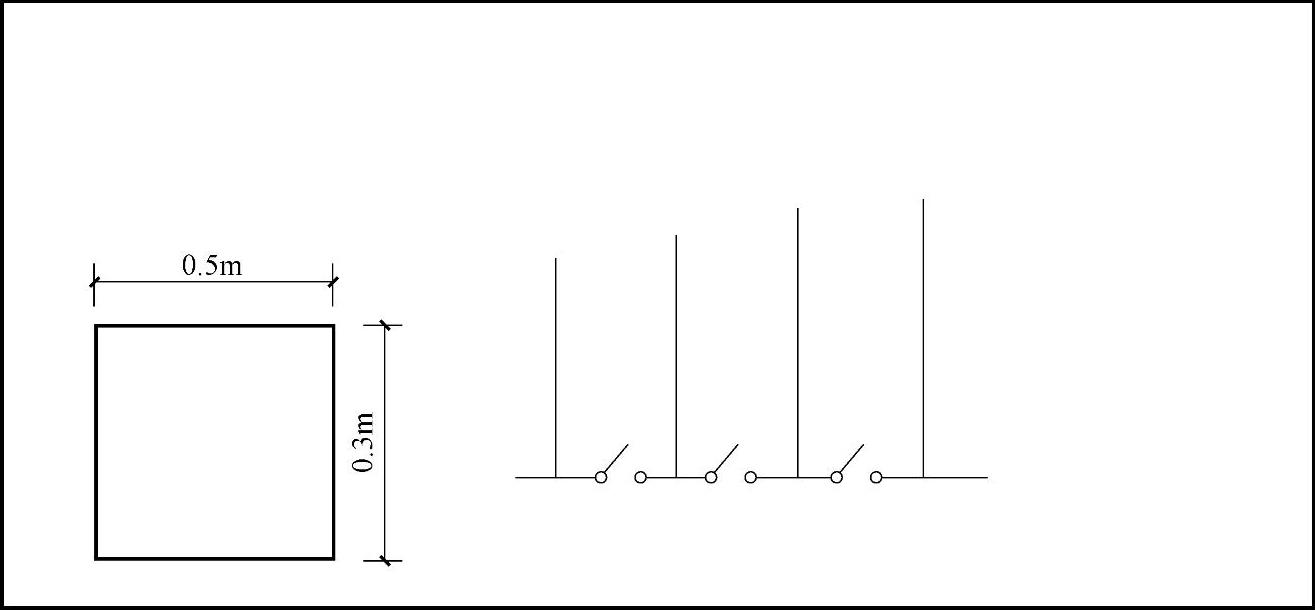

图3-14 电气照明配电图

【解】

（1）电气配管（PVC15）

根据题中的室内配管所包含的工程量，电气配管长度为两项之和

36.5+14.5=51（m）

（2）电气配线（BV-2.5，假设已包括预留量）

因为照明回路为两根线，插座回路为3根线

36.5×2+14.5×3

=73+43.5

=116.5（m）

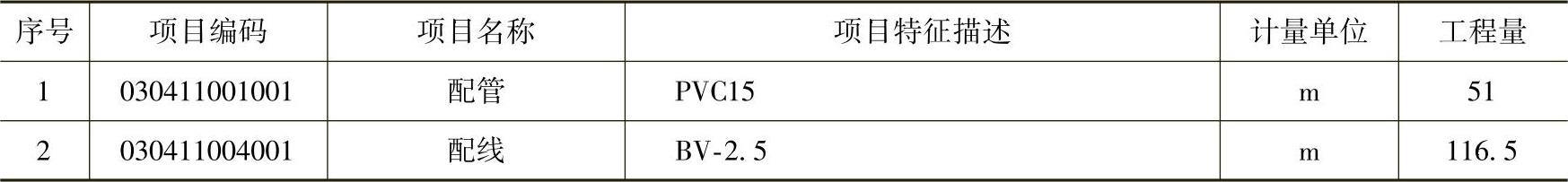

清单工程量计算见表3-74。

表3-74 清单工程量计算表（三十一）
