实例7：某厨房给水系统的工程量计算

实例7：某厨房给水系统的工程量计算

图7-8所示为某厨房给水系统图，给水管道采用焊接钢管，供水方式为上式，试计算其清单工程量。

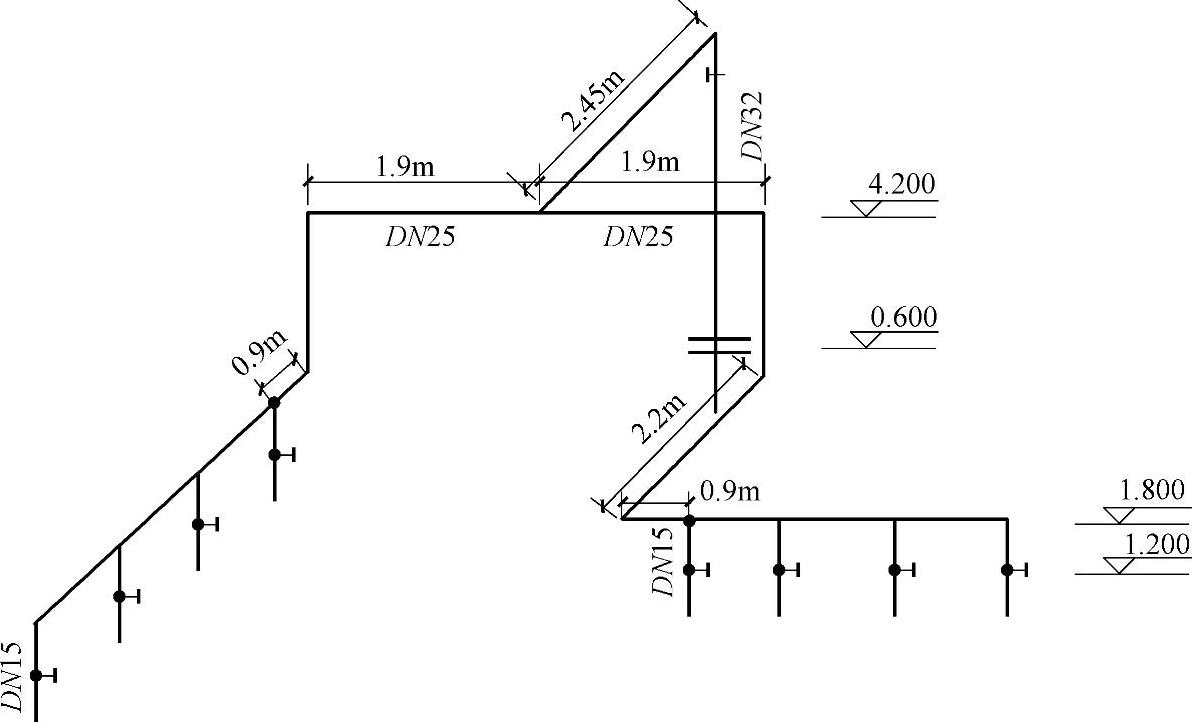

图7-8 某厨房给水系统图

【解】

（1）焊接铜管DN32：立管：4.2-0.6=3.6（m）水平部分：2.45m

焊接铜管DN32工程量：3.6+2.45=6.05（m）

（2）焊接钢管DN25：水平部分：1.9×2+2.2+0.9×2=7.8（m）立管部分：（4.2-1.8）×2=4.8（m）

焊接钢管DN25工程量：7.8+4.8=12.6（m）

（3）焊接钢管DN15：每两个分支管之间的间距为0.9m

水平部分：0.9×6=5.4（m）

立管部分：0.6×8=4.8（m）

焊接钢管DN15工程量：5.4+4.8=10.2（m）

（4）管件工程量：

螺纹阀门DN32：1个

螺纹阀门DN15：8个

清单工程量计算见表7-16。

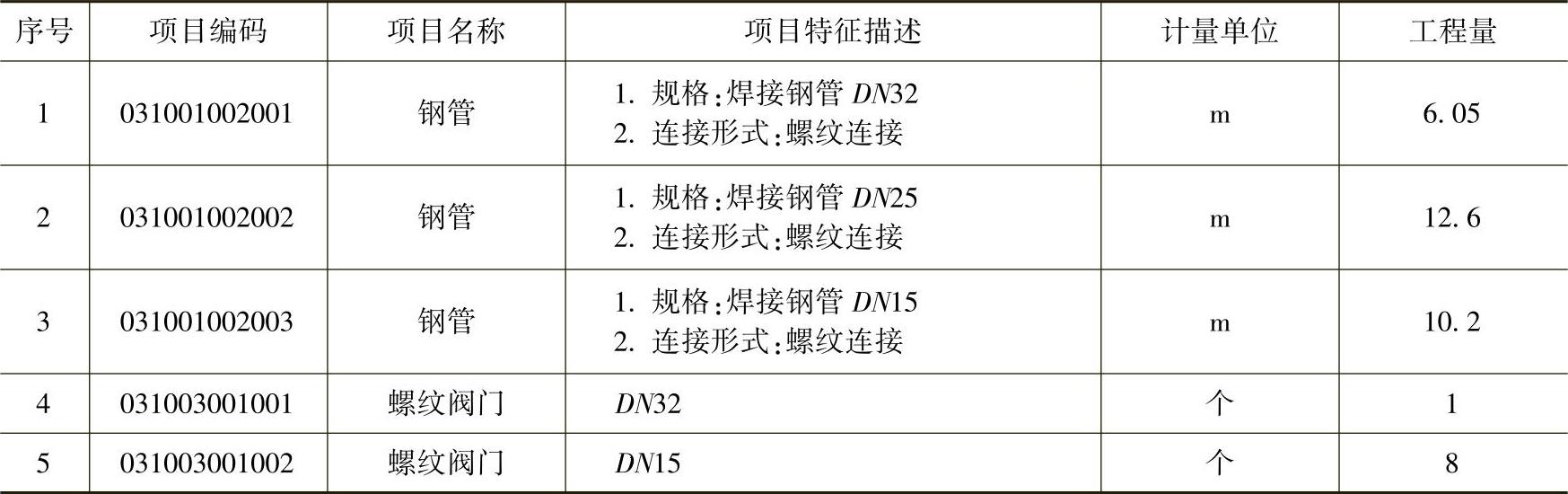

表7-16 清单工程量计算表（七）
