实例10：圆形渐缩管的工程量计算

实例10：圆形渐缩管的工程量计算

计算如图4-10所示圆形渐缩管的清单工程量。图中所示D₁=2200mm，D₂=1500mm，D₃=600mm。

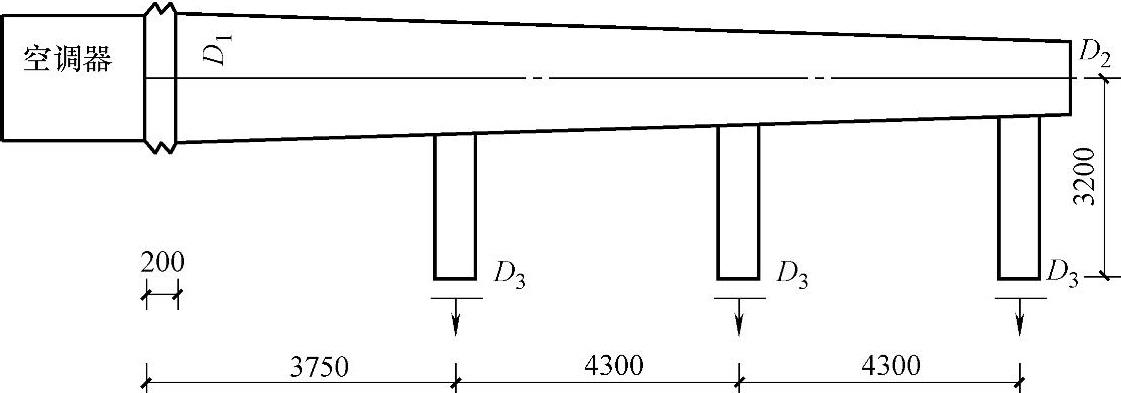

图4-10 渐缩管示意图

【解】

（1）渐缩风管（D₁、D₂）工程量

长度L₁=3.75-0.2+4.3+4.3=12.15（m）

工程量

（2）风管支管（D₃）的工程量

长度L₂=3.2×3（三个支管）=9.6（m）

工程量F=πD₃L₂=3.14×0.6×9.6=18.086（m²）

（3）圆形直片散流器的工程量为：1×3=3（个）。

（4）软接管1个，长度：L₃=0.20m。

（5）空调器工程量：1台

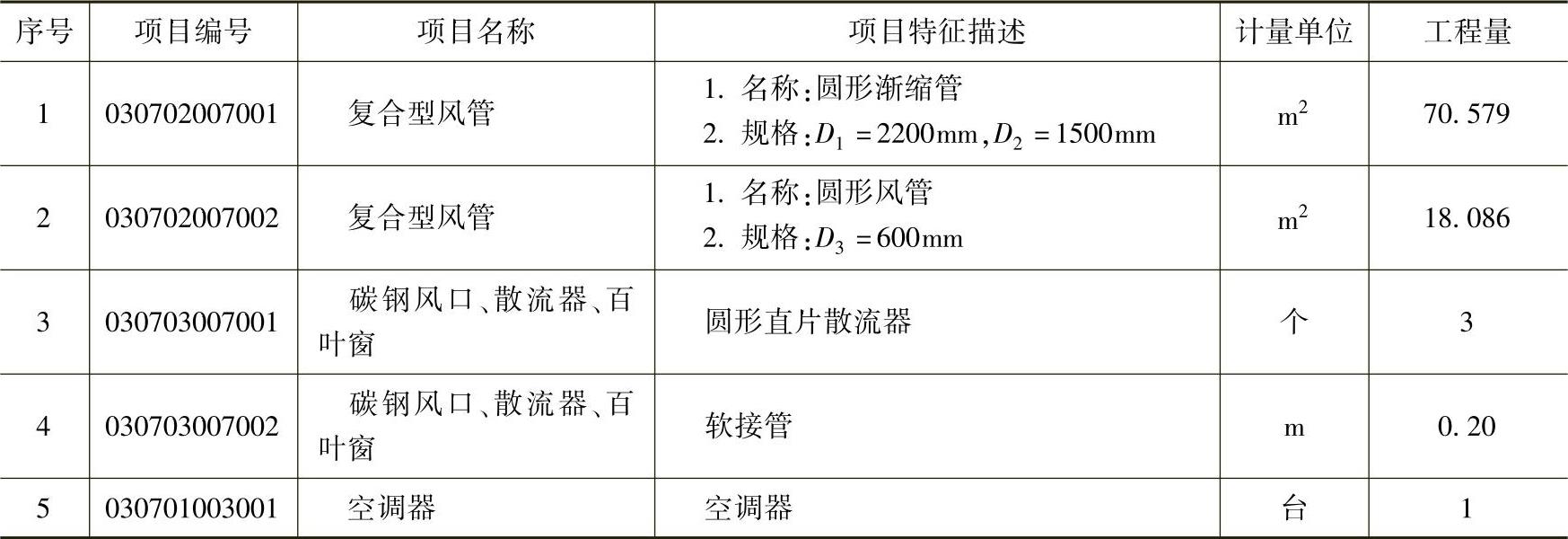

清单工程量计算见表4-13。

表4-13 清单工程量计算表（九）
