实例23：电缆埋设的工程量计算

实例23：电缆埋设的工程量计算

某电力工程电缆埋设示意图如图3-8所示，电缆自N₂电杆（12m）引下入地埋设引至5号厂房N₂动力箱，动力箱高2.2m，宽0.8m，试计算其清单工程量。

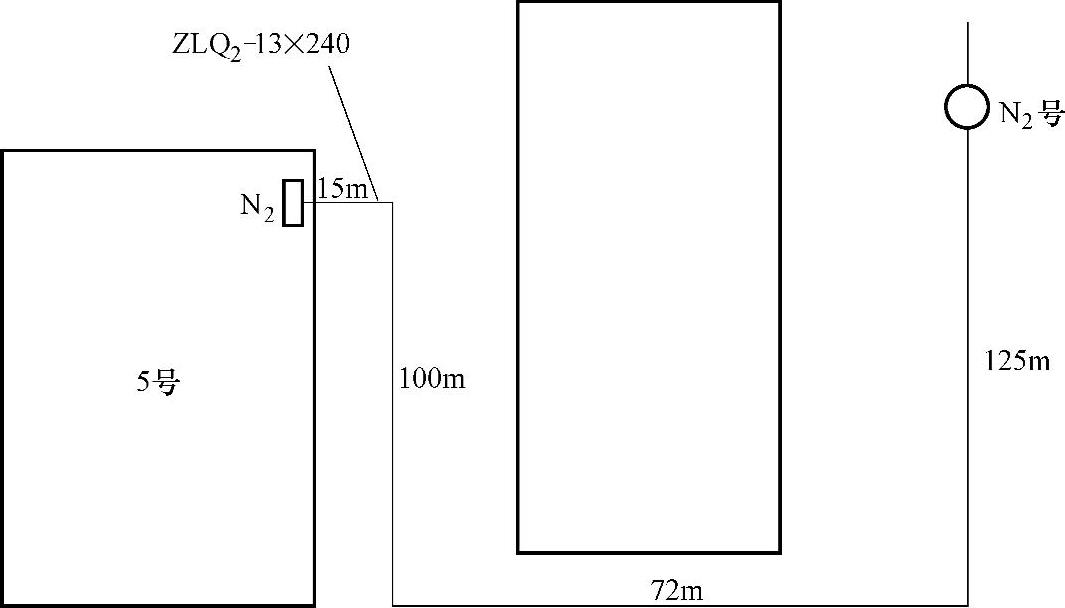

图3-8 电缆埋设示意图

【解】

（1）电缆沟挖填土方量

2.28+125+72+100+15+2.28+0.4=316.96（m）

316.96×0.45=142.63（m³）

注：2.28m为电缆沟拐弯时应预留的长度，0.4m为从室外进入室内到动力箱N₂的距离。

（2）电缆埋设工程量

2.28+125+72+100+15+2.28+2×0.8+0.4+3.0=321.56（m）

注：2.28m为电缆沟拐弯时电缆应预留的长度，共拐了两个弯；3.0m为动力箱宽+高；0.4m为从室内到动力箱N₂的长度，0.8m为从电杆引入电缆沟预留的长度或电缆进入建筑物预留的长度。

（3）电缆铺砂盖砖

2.28+125+72+100+15+2.28=316.56（m）

（4）动力箱安装

工程量：1台

清单工程量计算见表3-65。

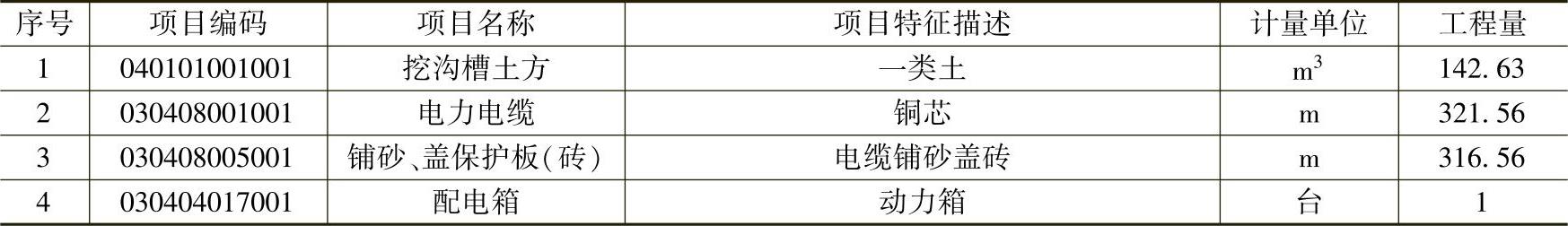

表3-65 清单工程量计算表（二十三）
