实例3：某单身公寓燃气管道工程不锈钢管的工程量计算
某单身公寓燃气管道工程示意图如图5-3所示，计算低压不锈钢管的工程量。已知燃气管道采用不锈钢（电弧焊）螺纹明装，管道穿墙和穿楼板处均应设钢套管，燃气表进口处采用旋塞。燃气灶采用双眼燃气灶。埋地管采用刷油防腐，外露管刷环氧银粉漆两遍。

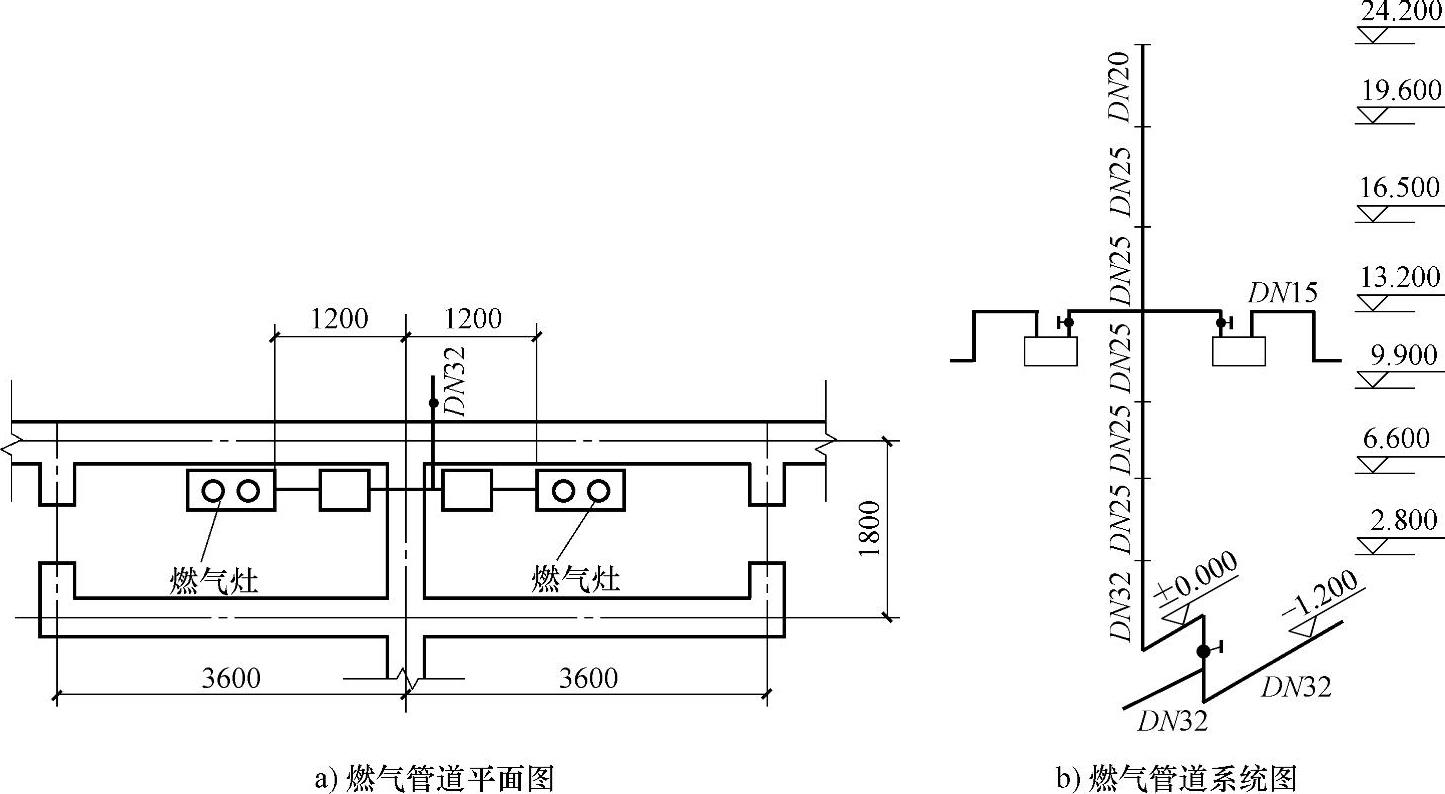

图5-3 某单身公寓燃气管道工程示意图
【解】
（1）DN32低压不锈钢管的工程量
2.8-（-1.2）+1.2=5.2（m）
说明：1.2m为燃气管入户距墙的距离。
（2）DN25低压不锈钢管的工程量
19.6-2.8=16.8（m）
（3）DN20低压不锈钢管的工程量
24.2-19.6=4.6（m）
（4）DN15低压不锈钢管的工程量
1.2×2×7=16.8（m）
清单工程量计算见表5-20。

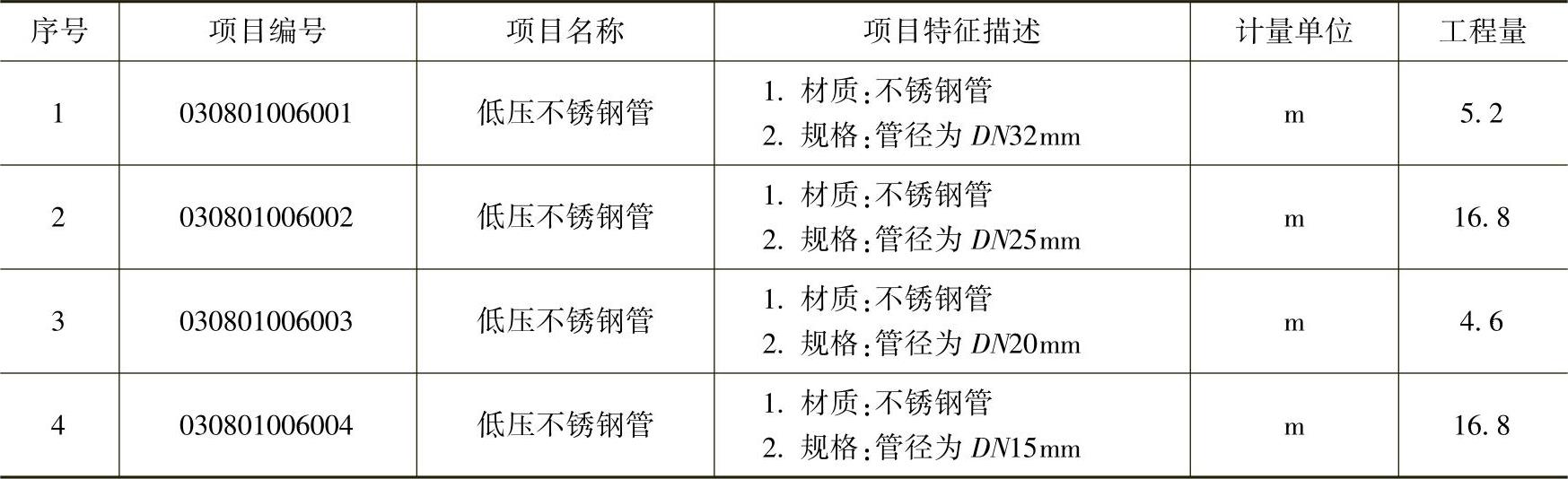

表5-20 清单工程量计算表（三）
