实例7：玻璃钢通风管道的工程量计算
已知某玻璃钢通风管道如图4-7所示，断面尺寸为650mm×650mm，弯头内有两导流叶片，导流叶片半径为500mm，对应角度为90°，且管上有一玻璃钢蝶阀为成品，试计算图示工程量。

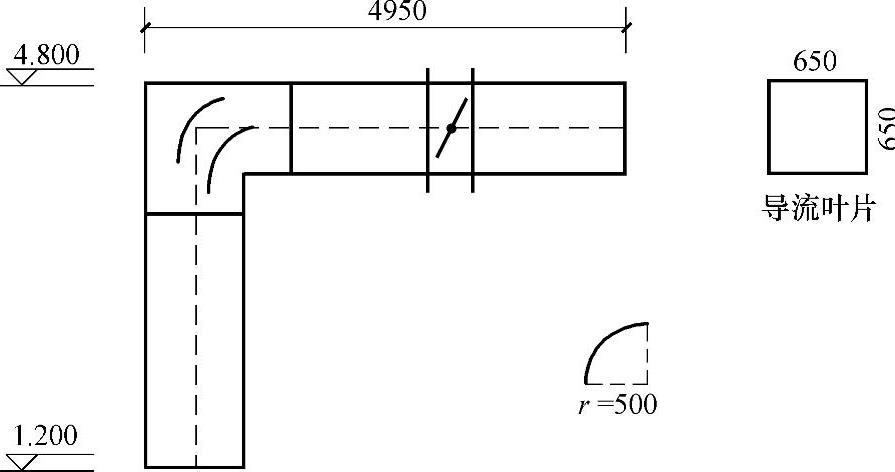

图4-7 玻璃钢通风管道示意图
【解】
（1）玻璃钢通风管（650mm×650mm）的工程量
S=2×（0.65+0.65）×（4.8-1.2-0.5+4.95-0.15-0.5）
=2×1.3×7.4
=19.24（m2）
（2）方形玻璃钢蝶阀（650mm×650mm）的工程量：1个

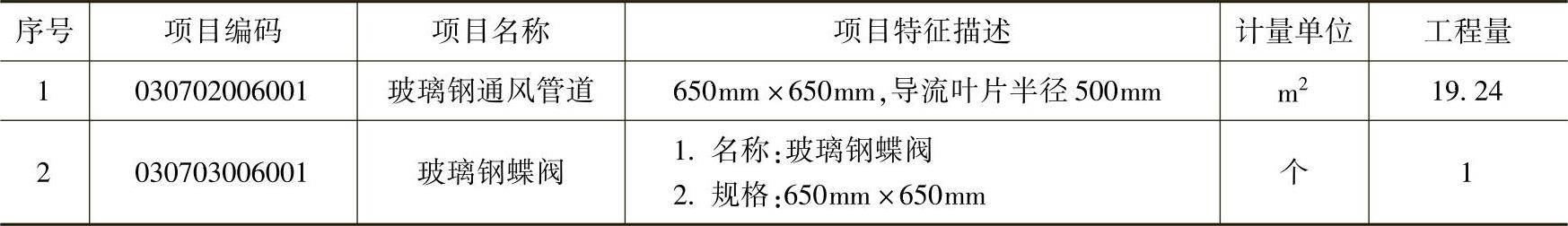

清单工程量计算见表4-10。
表4-10 清单工程量计算表（六）
