实例6：某综合大楼消防安装工程中无缝钢管的工程量计算
某综合大楼地下室配电房CO2灭火系统平面图如图6-7所示，已知：高压房中末端干管长度为4.7m，计算消防安装工程中无缝钢管的工程量。
【解】
（1）DN25无缝钢管的工程量
3×7=21（m）
（2）DN32无缝钢管的工程量
0.8×3+2×2+4.7=11.1（m）
【注释】4.7m为高压房中末端干管长度。
（3）DN50无缝钢管工程量计算
5+6-0.9+0.8+4.15+4.15+1.5+2+1+1.5+0.9+2.4=28.5（m）
5+6-0.9+0.8+4.15+4.15+1.5+0.9+2.4=24.0（m）
5+6-0.9-3+0.8+4.15=12.05（m）
合计：28.5+24.0+12.05=64.55（m）
1.5×2=3（m）（气瓶室内）
DN50无缝钢管的工程量=64.55+3.0=67.55（m）
（4）DN65无缝钢管的工程量
3（气瓶室外）+1.5（气瓶室内）=4.5（m）

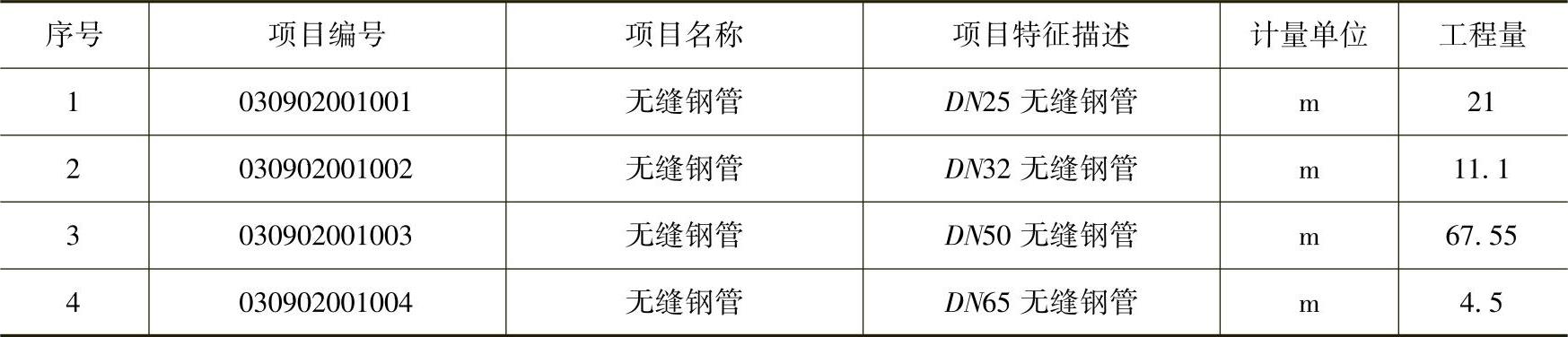

清单工程量计算见表6-14。
表6-14 清单工程量计算表（六）
