实例43：某房间照明系统中回路的工程量清单编制

实例43：某房间照明系统中回路的工程量清单编制

图3-26所示为某房间照明系统中回路。图例见表3-86。试编制其清单工程量。

说明：

（1）照明配电箱AZM电源由本层总配电箱引来，配电箱为嵌入式安装。

（2）管路均为镀锌钢管Φ20沿墙、顶板暗配，顶管敷管标高4.50m。管内穿阻燃绝缘导线2RBVV-500V 1.5mm²。

（3）开关控制装饰灯FZS-164为隔一控一。

（4）配管水平长度见图示上的数字，单位为m。

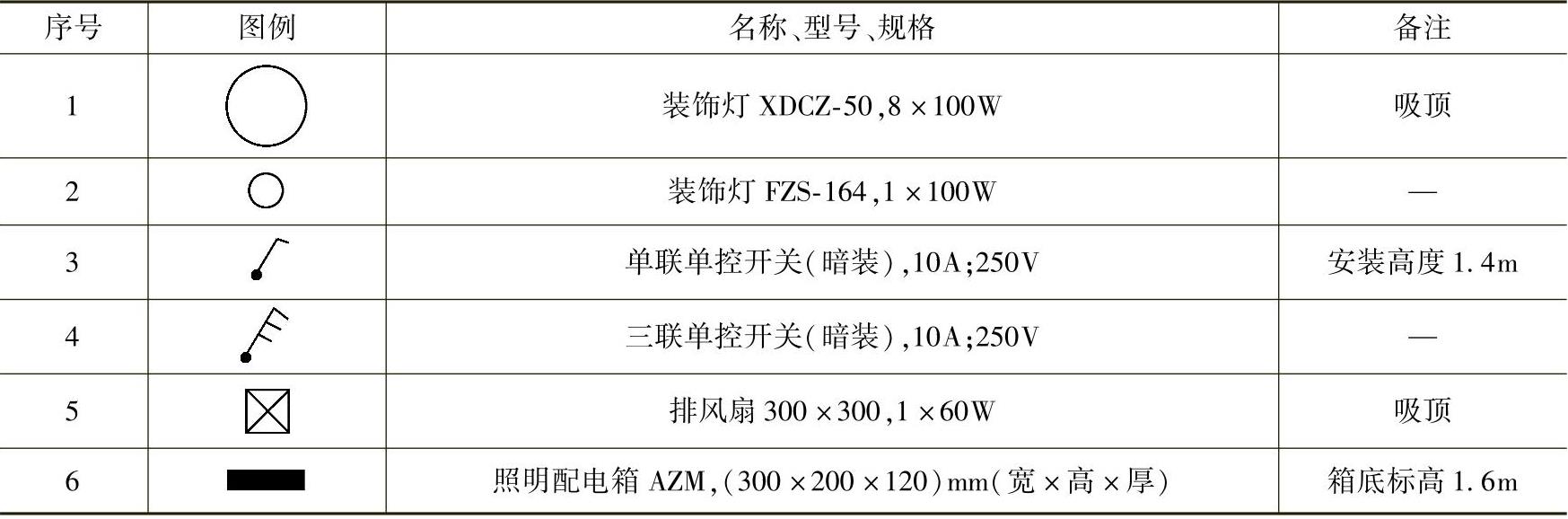

表3-86 图例

图3-26 照明系统回路示意图（单位：m）

【解】

（1）装饰灯（XDCZ-50，8×100W）工程量：1套

（2）装饰灯（FZS-164，1×100W）工程量：10套

（3）配电箱工程量：1台

（4）小电器（单联单控开关）工程量：1个（套）

（5）小电器（三联单控开关）工程量：1个（套）

（6）小电器（排风扇）工程量：2个（套）

（7）配线工程量：114.5m

（8）配管工程量：44m

清单工程量计算见表3-87。

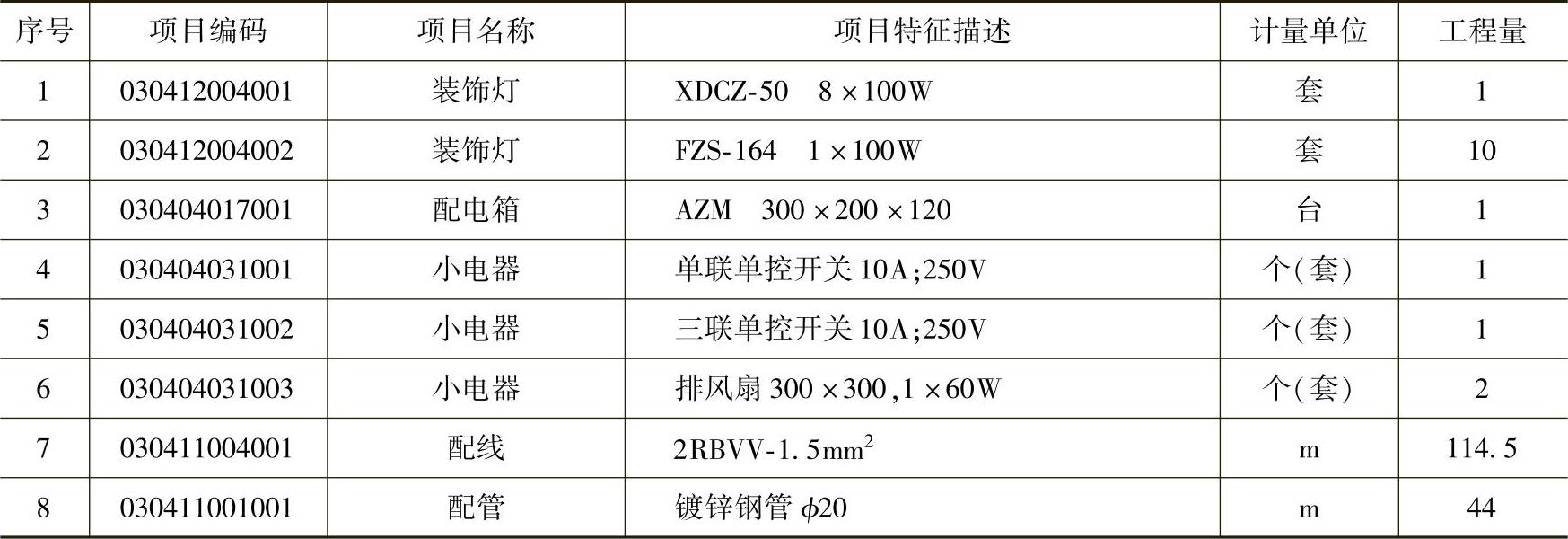

表3-87 清单工程量计算表（四十三）
