实例11：某氧气加压站工艺管道系统的工程量清单编制

实例11：某氧气加压站工艺管道系统的工程量清单编制

图5-10为某工程的氧气加压站工艺管道系统图，试根据图中数据编制其清单工程量。

【解】

（1）管道工程量：管道包括Φ108×4和Φ133×5两种，分别计算如下：

1）Φ108×4碳钢无缝钢管的长度：

L=（3.1×2+7+13.5+9.5+9.5+7+2.2×2+5+5）+

[（3.6-1）×3+（3.6-1.2）×2+（4.8-2.8）×2]

=67.1+（7.8+4.8+4）

=83.7（m）

2）Φ133×5碳钢无缝钢管的长度：

L=3.6×3+3.4+2.1×2=18.4（m）

（2）成品管件工程量

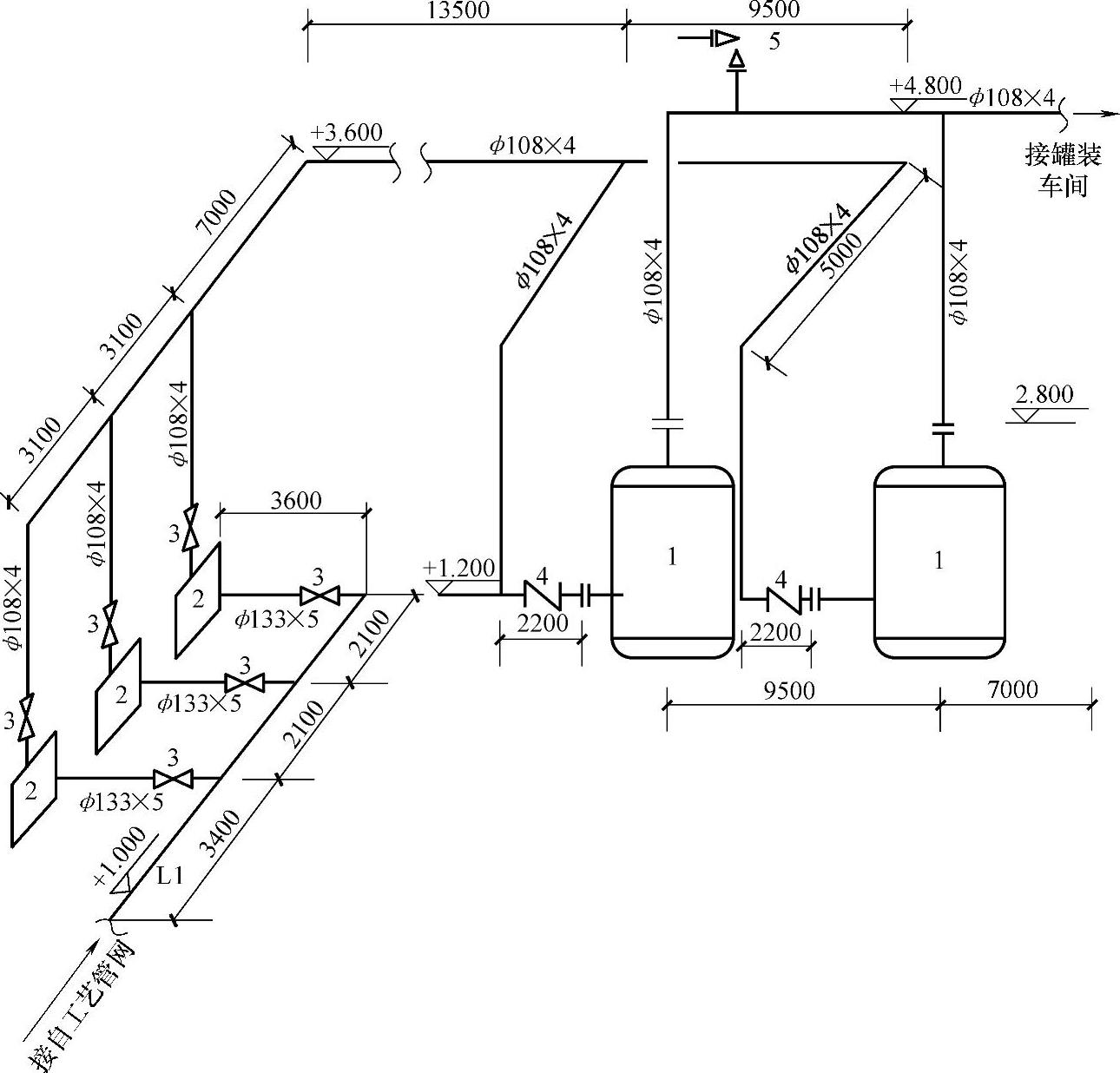

图5-10 氧气加压站工艺管道系统图（单位：mm）

1—缓冲罐 2—氧气加压泵 3—截止阀 4—止回阀 5—安全阀

1）碳钢对焊法兰：4副

2）焊接阀门（承插焊）：8个

3）弯头：Φ108×4，8个；Φ133×5，1个

4）三通：Φ108×4，4个；Φ133×5，2个

（3）缓冲罐出口管道工程量

长度L=9.5+7+（4.8-2.8）×2=20.5（m）

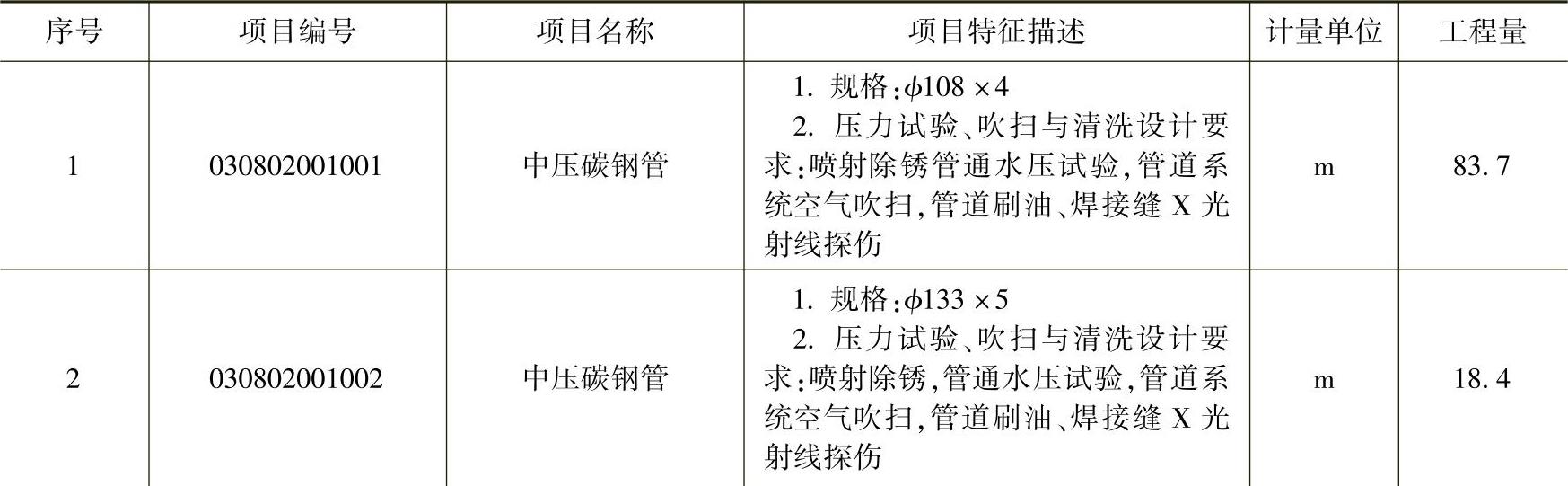

清单工程量计算见表5-28。

表5-28 清单工程量计算表（十一）

（续）
