实例24：电气配线的工程量计算

实例24：电气配线的工程量计算

如图3-9所示为某混凝土砖石结构平房（毛石基础、砖墙、钢筋混凝土板盖顶）电气配线图，顶板距地面高度为3m，室内装置定型照明配电箱（XM-7-3/0）1台（高0.38m，宽0.35m），单管荧光灯（40W）6盏，拉线开关3个，由配电箱引上为钢管明设（ϕ25），其余均为磁夹板配线，用BLX电线，引入线设计属于低压配电室范围，故此不考虑。试计算清单工程量。

【解】

（1）配电箱安装

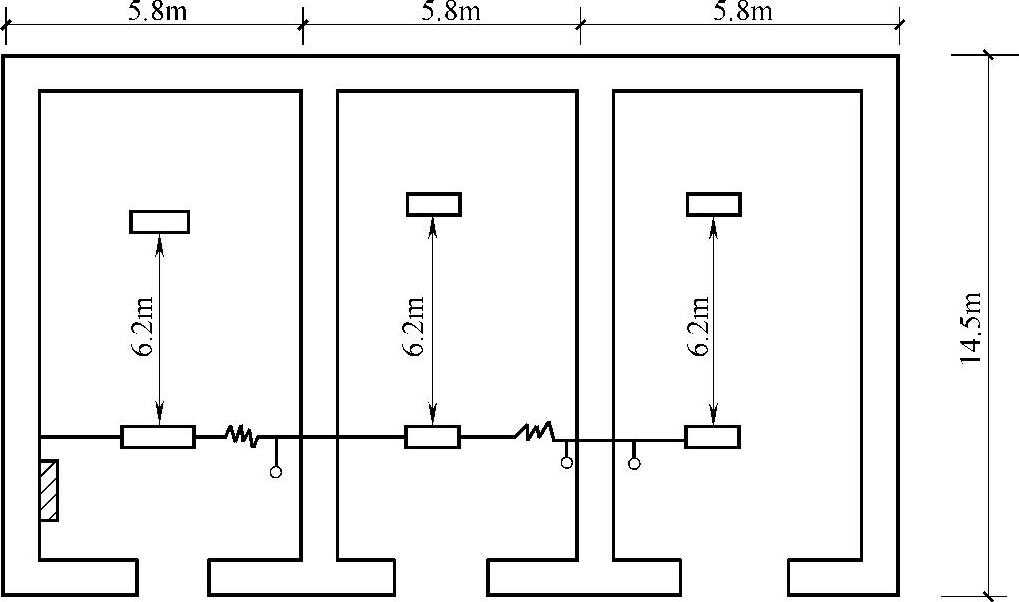

图3-9 电气配线图

1）配电箱安装XM-7-3/0

工程量：1台（高0.38m，宽0.35m）

2）支架制作

工程量：2.1kg

（2）配管配线

1）钢管明设Φ25

工程量：2.5m

2）管内穿线BLX×25

[2.5+（0.38+0.35）]×2=6.46（m）

3）二线式瓷夹板配线

2.5+6.2+2.5+6.2+2.5+6.2+0.2×3=26.7（m）

4）三线式瓷夹板配线

2.5+2.5=5（m）

（3）灯具安装

单管荧光灯安装工程量：6套

（4）拉线开关安装

工程量：3个

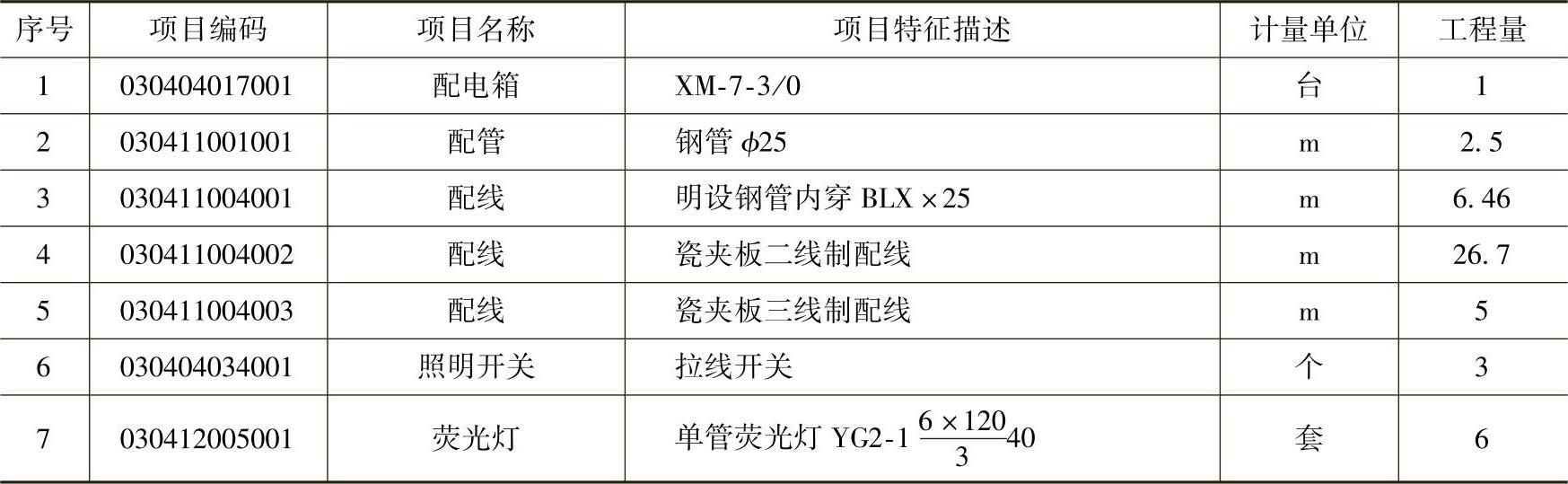

清单工程量计算见表3-66。

表3-66 清单工程量计算（二十四）
