实例6：某铸铁省煤器低压法兰铸铁管的工程量计算

实例6：某铸铁省煤器低压法兰铸铁管的工程量计算

图5-5为铸铁省煤器附件及管路图，省煤器对锅炉给水预热采用铸铁，管道采用低压铸铁管螺纹连接，便于省煤器更换，管路上附件采用对焊法兰连接。请计算其清单工程量。

【解】

（1）管道的工程量

铸铁管道包括DN70、DN90、DN150，其工程量分别计算如下：

1）DN70铸铁管的长度L=0.48+0.55=1.03（m）

2）DN90铸铁管的长度L=1.35m

3）DN150铸铁管的长度L=3.01×2=6.02（m）

（2）成品管件工程量

1）压力表：2台

图5-5 铸铁省煤器附件及管路（单位：mm）

2）温度计：2支

3）放气阀：1个

4）截止阀（DN70）：2个

截止阀（DN150）：5个

截止阀（DN90）：1个

5）止回阀（DN150）：1个

6）安全阀（DN150）：2个

7）焊接铸铁法兰DN150：8副

焊接铸铁法兰DN90：1副

焊接铸铁法兰DN70：2副

（3）清单工程量计算表

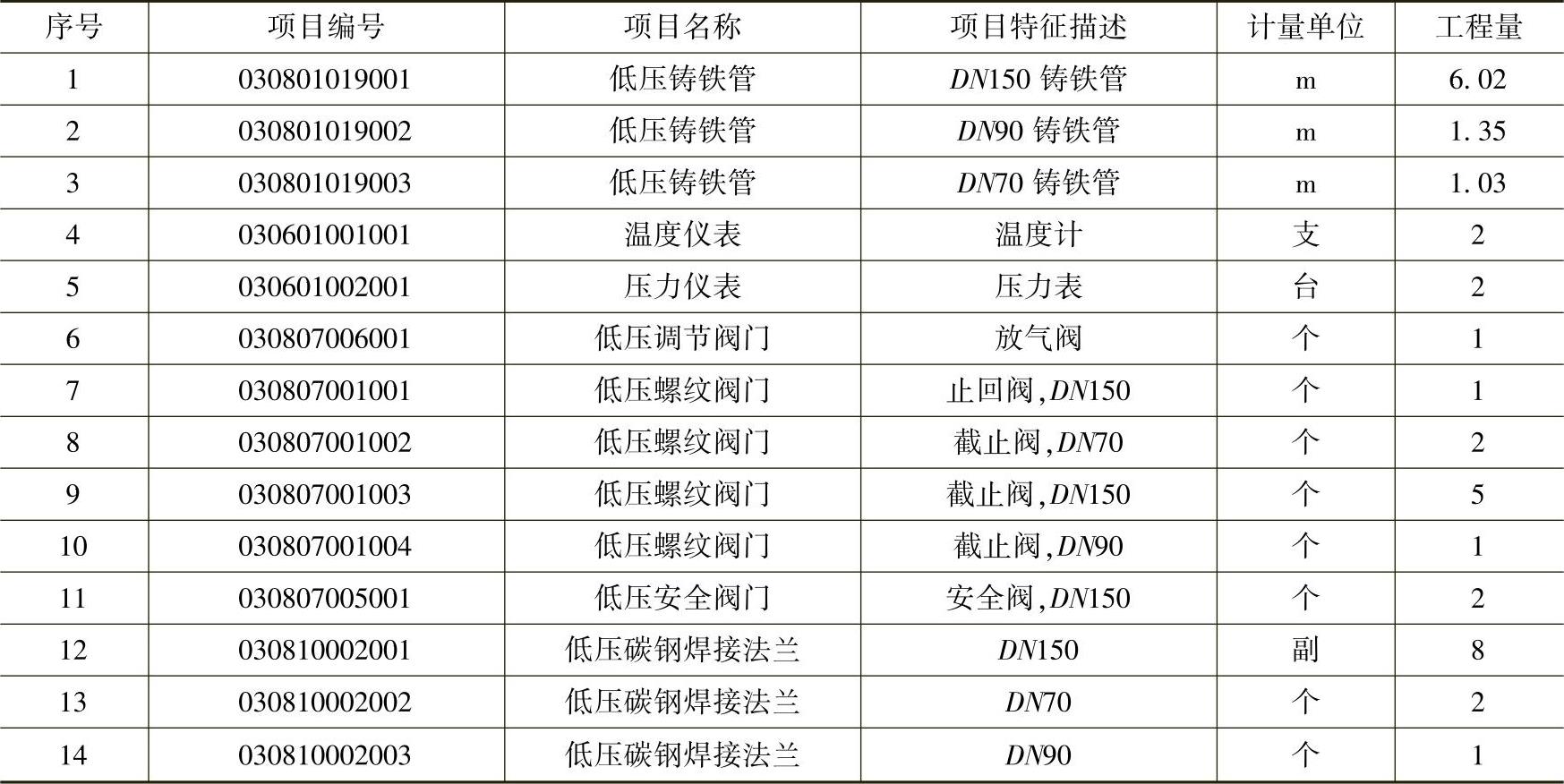

清单工程量计算见表5-23。

表5-23 清单工程量计算表（六）
