实例27：某办公楼屋顶避雷针的工程量计算

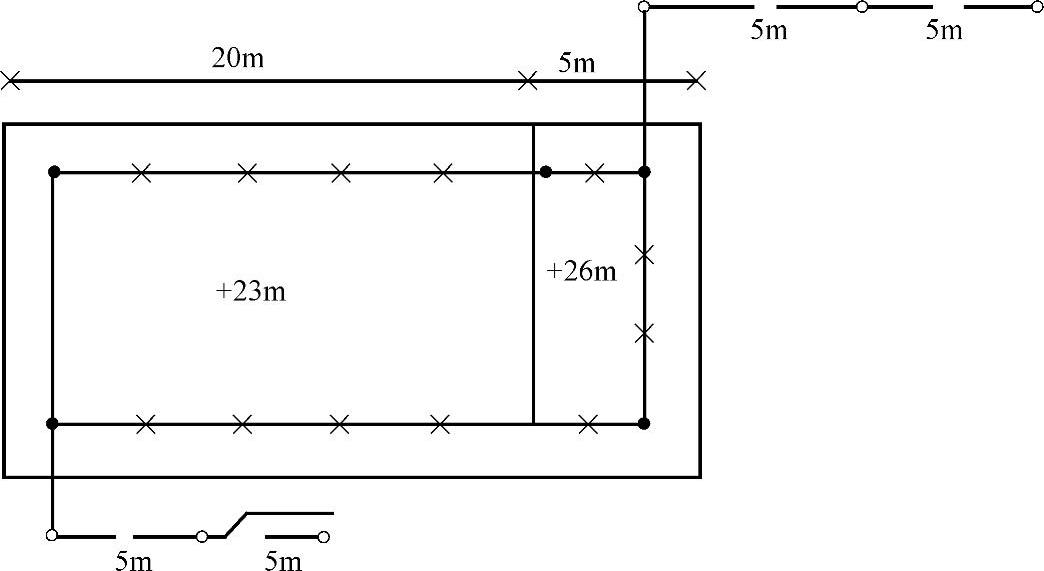

如图3-11所示，是某座办公楼屋顶平面图，共装七根避雷针，分二处引下与接地组连接（避雷针为钢管，长4m，接地极两组，6根），屋顶上的避雷线采用支持卡子敷设，试计算工程量。
图3-11 避雷针安装功能
【解】
（1）接地极的清单工程量：6根
（2）接地母线的清单工程量
5×6+2×0.5+2×0.8=32.6（m）
【注释】 0.8是引下线与接地母线间的预留长度；0.5是接地母线末端高出的0.5m。
（3）避雷引下线的清单工程量
23+26-2×2=45（m）
【注释】 引下线是两座楼的高度之和减去下面预留的两个2m。
（4）避雷针的清单工程量：7根

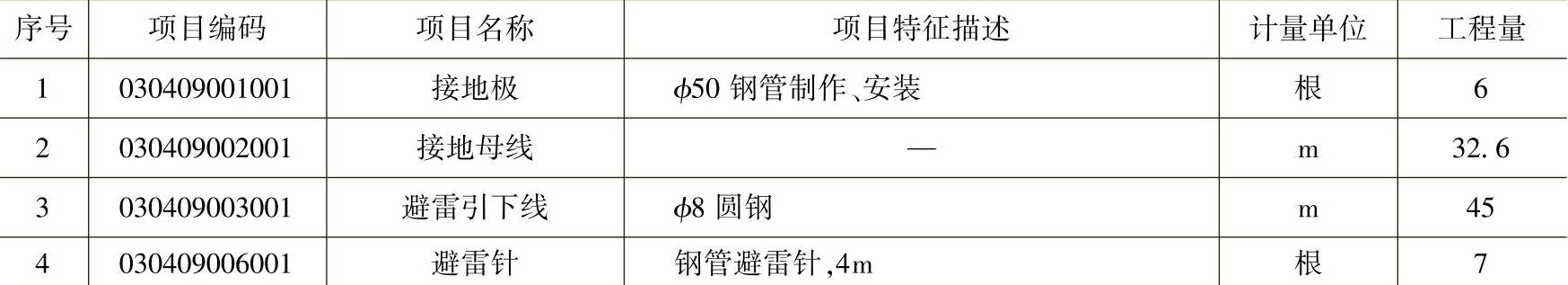

清单工程量计算见表3-69。
表3-69 清单工程量计算表（二十七）
