实例1：某淋浴器安装低压碳钢管的工程量计算
某淋浴器安装示意图如图5-1所示，计算低压碳钢管的工程量。
已知：（1）热水管采用碳钢管电弧焊，外刷两道红丹防锈漆，再刷两遍银粉。管外加5mm厚岩棉保温层，外缠保护层铝箔。
（2）冷水管采用碳钢管电弧焊；外刷两道红丹防锈漆，再刷两遍银粉。
（3）混合水管为不锈钢管。

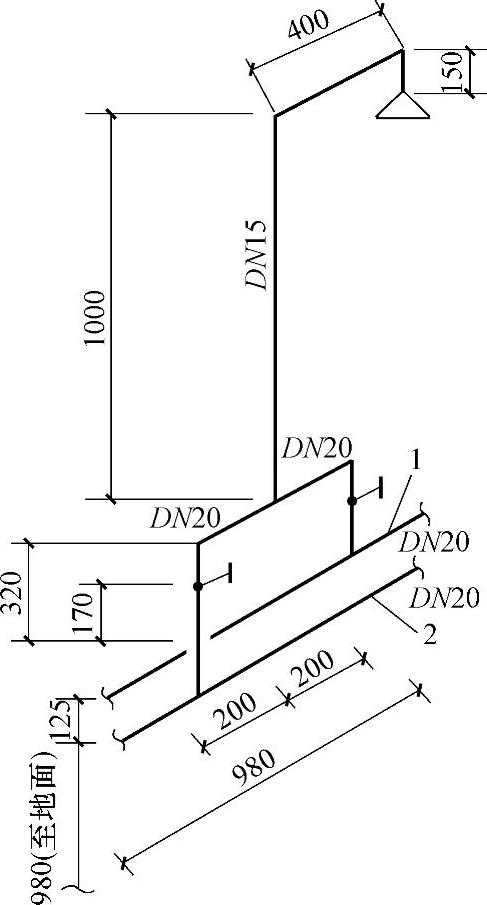

图5-1 淋浴器安装示意图
1—热水管 2—冷水管
【解】
（1）DN20冷水管道的工程量=水平长度+竖直长度=（0.98+0.2）+（0.125+0.32）=1.625（m）
（2）DN20热水管道的工程量=水平长度+竖直长度=（0.98+0.2）+0.32=1.5（m）
（3）DN20低压碳钢管的工程量=1.625+1.5=3.125（m）
清单工程量计算见表5-18。

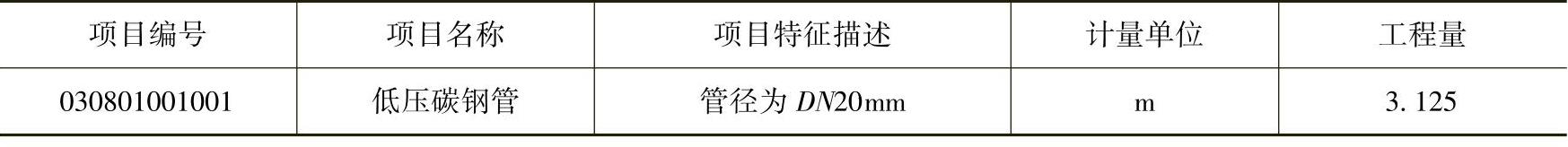

表5-18 清单工程量计算表（一）
