实例26：某大厦的屋顶避雷线的工程量计算
如图3-10某大厦的屋顶防雷装置平面图，避雷带应镀锌与屋面预留钢筋头引下焊牢。引下线用卡子沿墙固定，与接地极焊牢，接地电阻≤30Ω。采用Φ25m镀锌扁铁做避雷线。试计算工程量。

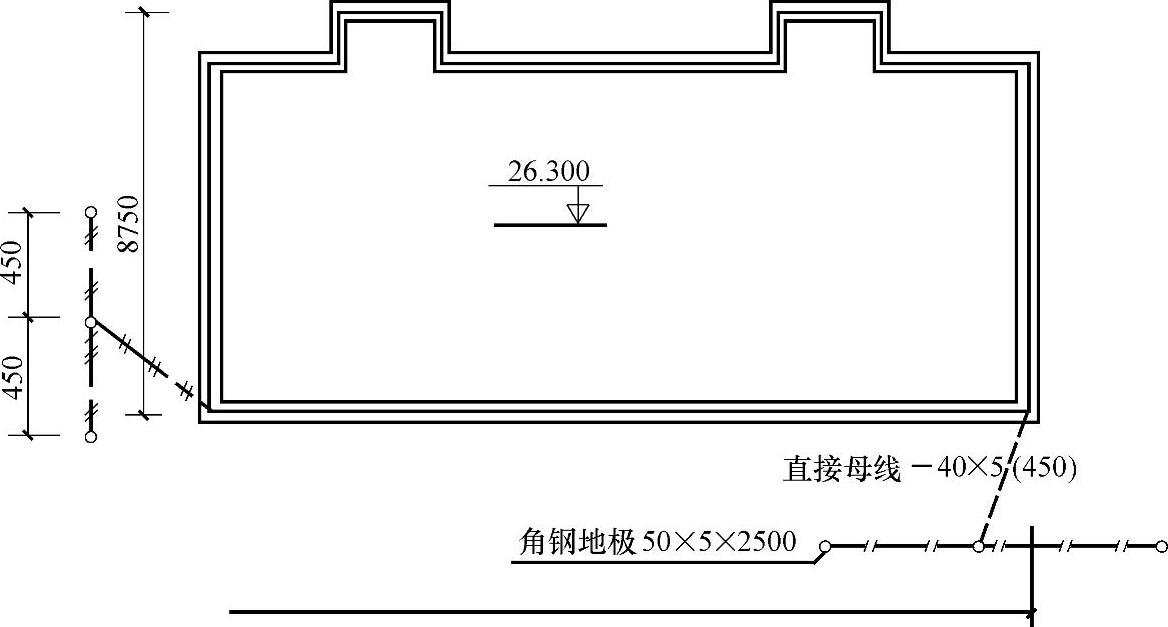

图3-10 防雷装置平面布置图
【解】
（1）接地极
接地极工程量：6
（2）接地母线
（0.45×2+0.45×4+0.8×2）×（1+3.9%）
=（0.9+1.8+1.6）×1.039
=4.47（m）
（3）避雷引下线
[（26.3+1）×2-2×2]+（2×2）×（1+3.9%）
=50.6+4.156
=54.76（m）
清单工程量计算见表3-68。

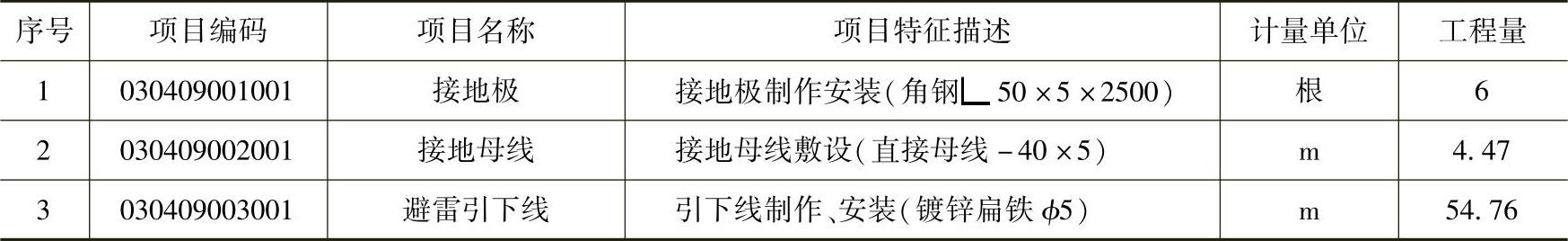

表3-68 清单工程量计算表（二十六）
