实例33：某建筑防雷及接地装置的工程量清单编制

实例33：某建筑防雷及接地装置的工程量清单编制

某建筑防雷及接地装置如图3-16～图3-19所示，试计算其工程量，并列出工程量清单。

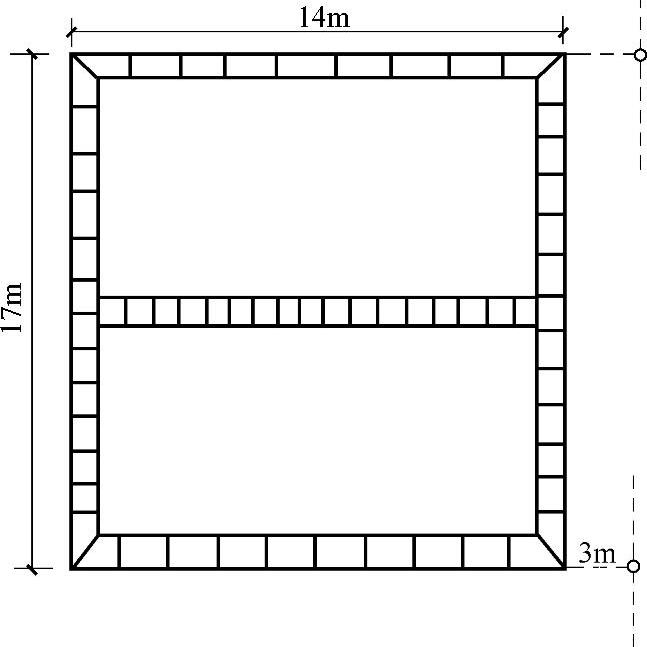

图3-16 屋面防雷平面图

图3-17 引下线安装图

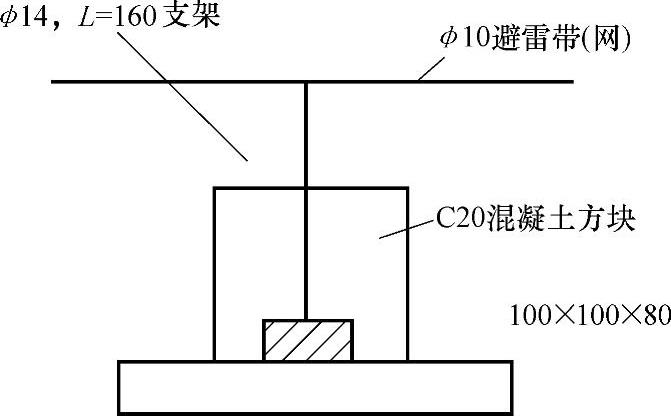

图3-18 避雷带（网）安装图

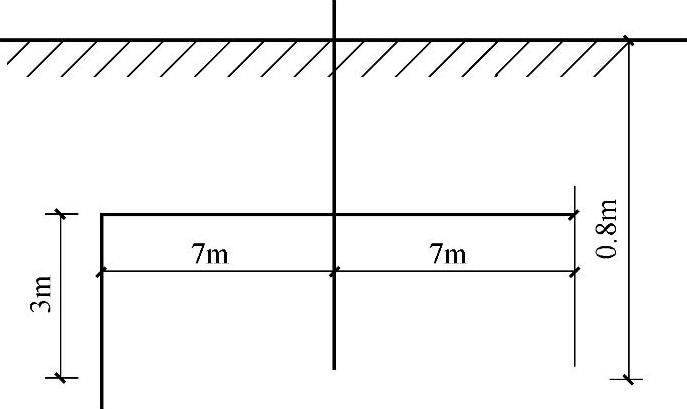

图3-19 接地极安装图

【解】

（1）基本工程量

1）避雷带（网）长度：17×2+14×2=62（m）

注：避雷带（网）除沿着屋顶周围装设外，在屋顶上还用圆钢或扁钢纵横连接成网。在房屋的沉降处应多留100～200mm。

2）避雷引下线：（19+1）×2-2×4=32（m）

3）接地极挖土方：（3.0×2+7×4）×0.36=12.24（m³）

4）接地极制作安装：2根（ϕ50，l=25m钢管）

5）接地母线埋设：3.0×2+7×4+0.8×2+4×0.5=37.6（m）

6）断接卡子制作安装：2×1=2个

7）断接卡子引线：2×1.5=3（m）

8）混凝土块制作：

避雷带线路总长÷1（混凝土块间隔）=62÷1=62（个）

9）接地电阻测试：两次

（2）清单工程量：清单工程量计算见表3-76。

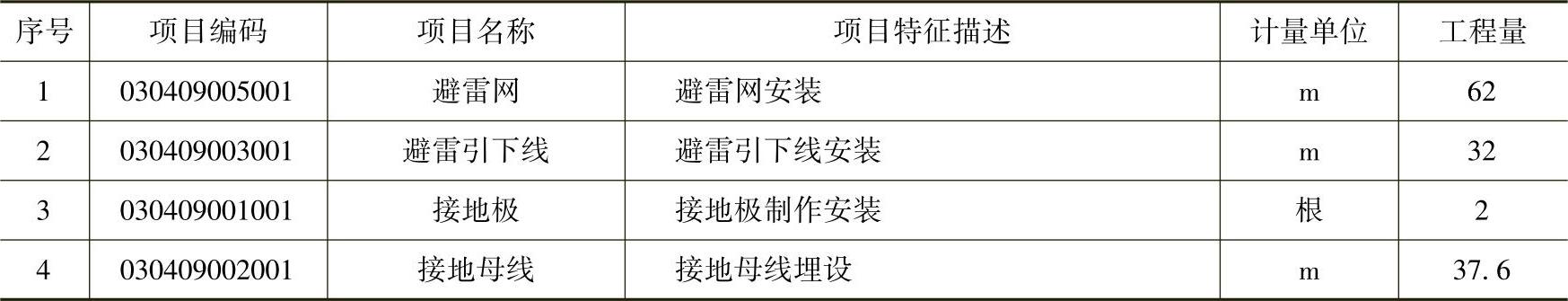

表3-76 清单工程量计算表（三十三）
