实例14:某空气压缩机安装工程量清单编制

实例14:某空气压缩机安装工程量清单编制

某空气压缩机安装平面图和安装剖面图分别如图5-13和图5-14所示,计算并编制该安装工程管道中频煨弯的工程量。

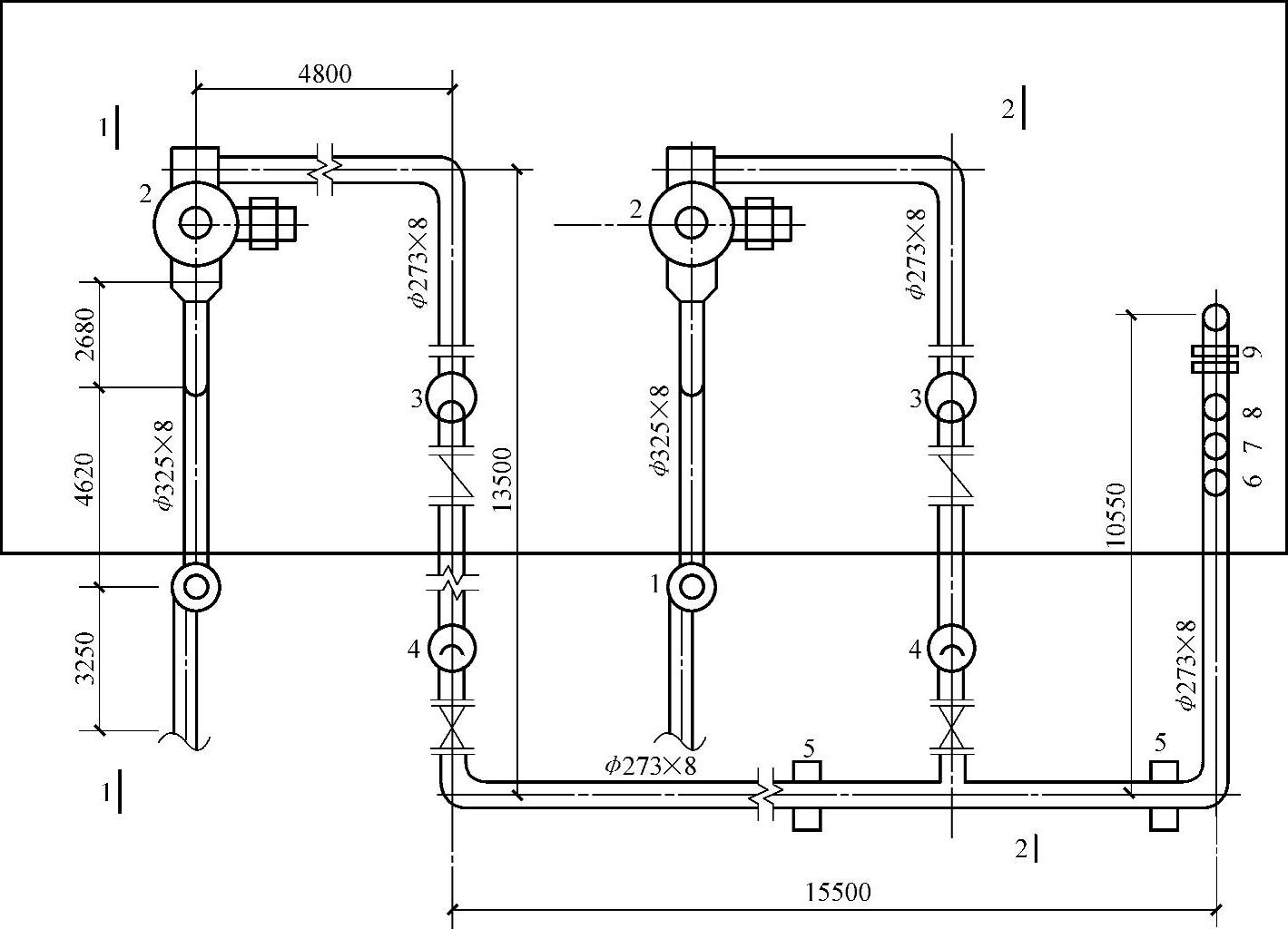

图5-13 空气压缩机安装平面图

1—油浴式过滤器 2—空气压缩机 3—后冷却器 4—储气罐 5—管道支架; 6—温度变送器 7—压力变送器 8—流量变送器 9—节流装置

已知:

(1)管道为碳钢无缝钢管,管道压力为3.2MPa,管道连接采用氩电联焊。

(2)阀门采用平焊法兰连接,所有三通均为现场挖眼制作,弯头采用低中压碳钢管中频煨弯,变径管现场摔制。

(3)管道安装前要除锈,完成后要进行空气吹扫、低中压管道气压试验、低中压管道泄漏性试验。

(4)管道系统要进行刷油防腐处理,空气压缩机之后管道要用δ=80mm厚的岩棉保温,外加麻布面、石棉布面刷调和漆两遍。

(5)埋地管段进行刚性防水套管制作安装。

(6)管道系统焊口要进行X光射线无损伤探测,胶片规格为300mm×80mm,设计要求100%进行探测。

(7)管道支架两个,每个25kg。

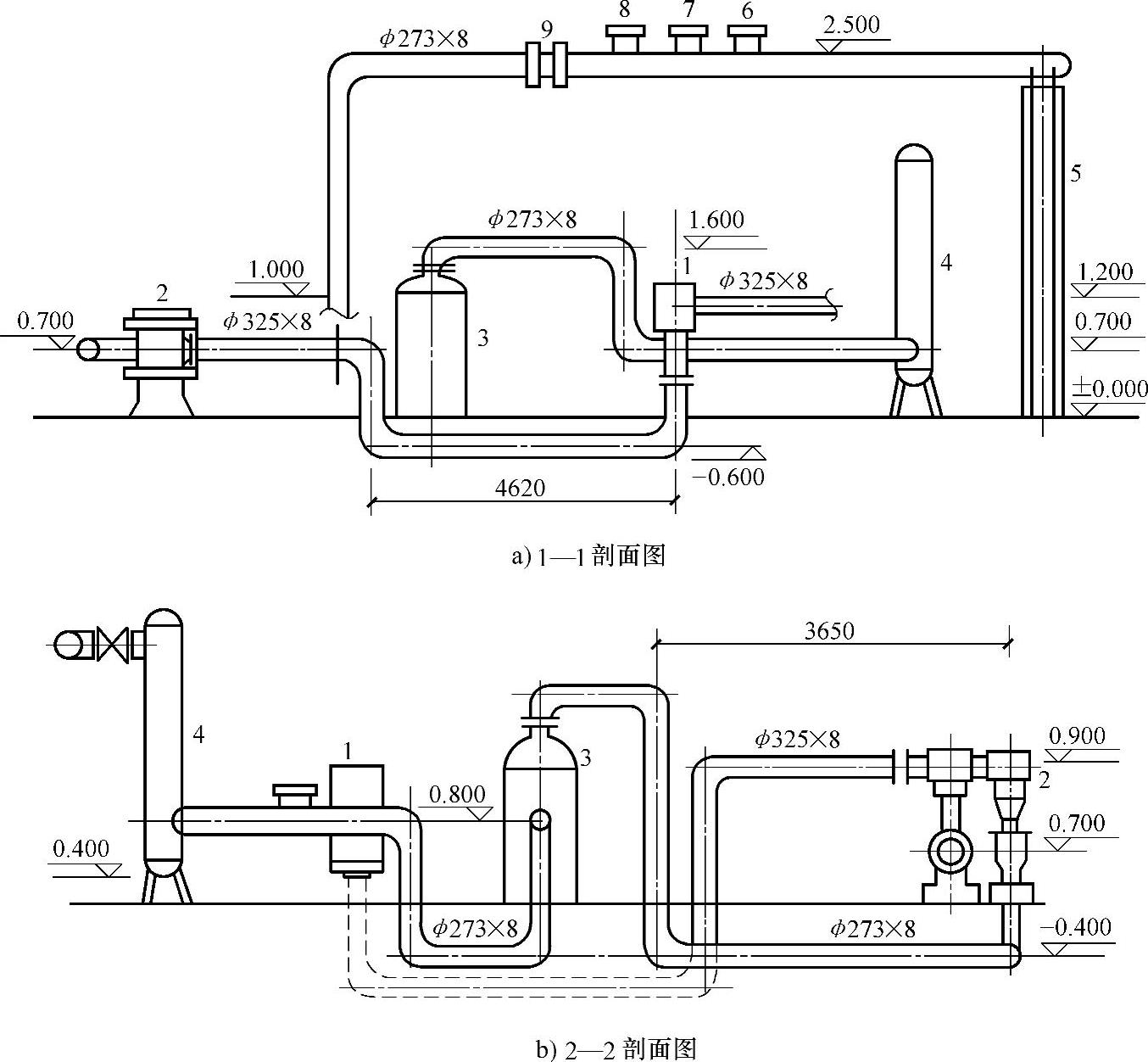

图5-14 空气压缩机安装剖面图

【解】

DN250管道中频煨弯的工程量:21个

DN300管道中频煨弯的工程量:6个

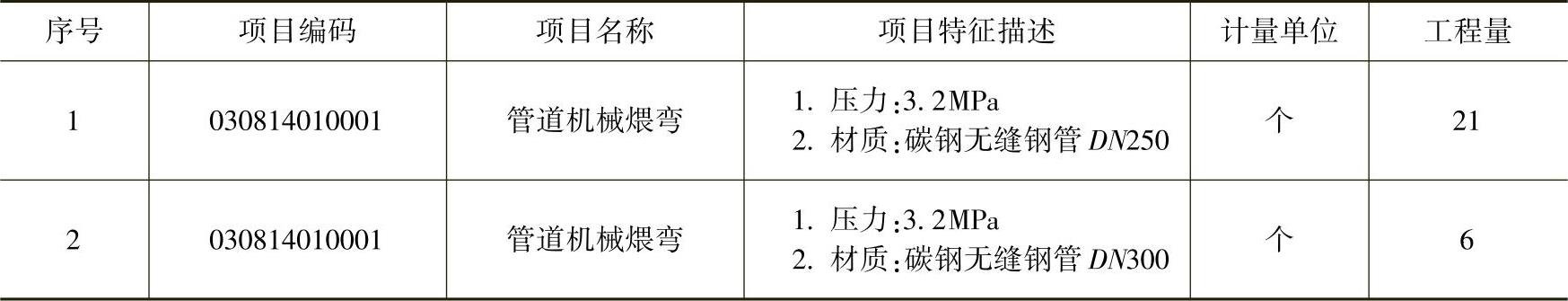

清单工程量计算见表5-31。

5-31 清单工程量计算表(十四)
