实例5：某排水铸铁管的工程量计算

实例5：某排水铸铁管的工程量计算

某7层住宅楼的卫生间排水管道布置如图7-5、图7-6所示。首层为架空层，层高为3m，其余层高为2.6m。自2～7层设有卫生间。管材为铸铁排水管，石棉水泥接口。图中所示地漏为DN75，连接地漏的横管标高为楼板面下0.1m，立管至室外第一个检查井的水平距离为5m。试计算该排水管道系统的工程量。明露排水铸铁管刷防锈底漆一遍，银粉漆两遍，埋地部分刷沥青漆两遍，试编制该管道工程的工程量清单。

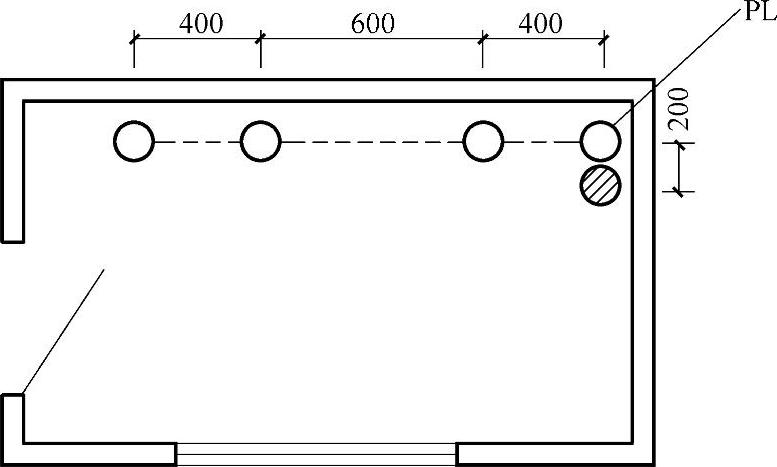

图7-5 排水管道布置平面图

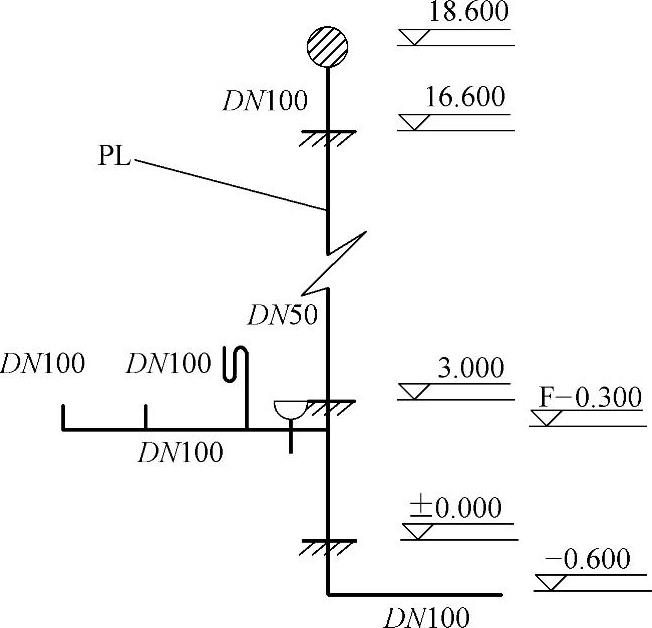

图7-6 排水管道系统图

【解】

（1）铸铁排水管DN50的工程量

0.3×6=1.8（m）

（2）铸铁排水管DN75的工程量

0.1×6+0.2×6=1.8（m）

（3）铸铁排水管DN100的工程量

0.3×6×2+（0.4+0.6+0.4）×6+（18.6+0.6+5）

=3.6+8.4+24.2

=36.2（m）

（4）铸铁管（DN100）埋地安装工程量：5.6m

清单工程量计算见表7-14。

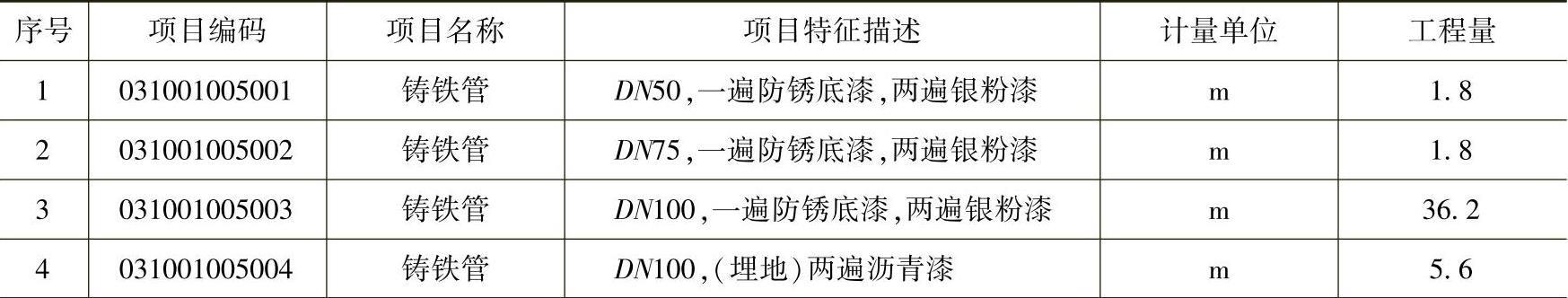

表7-14 清单工程量计算表（五）
