项目1 手动变速器的保养与维护
1.项目说明
变速器在日常使用过程中会遇到脱挡、挂挡困难等故障，因此应按技术标准对变速器进行维护，并根据维护情况对变速器提出处理建议。
2.技术要求与标准
(1)掌握手动变速器维护项目。
(2)熟练手动变速器维护步骤。
(3)一个学员能在30min内完成此项目。
(4)参照东风雪铁龙维修手册0030-2002-12技术标准。
3.设备器材
(1)雪铁龙爱丽舍轿车用变速器。
(2)世达工具。
(3)扭力表、钳子、螺丝刀、扳手、拉力器、扁铲、摇把、锤子。
4.作业准备
(1)清洁变速器及拆装工具。 □任务完成
(2)准备作业单。 □任务完成
5.操作步骤
1)检查变速器换挡杆工作情况
(1)检查换挡杆球头是否松动，挡位方向指示是否正确，如图2-89所示。
(2)推动换挡杆至各个挡位，看位置是否清晰，能否正常挂挡和退挡。
(3)将换挡杆轻轻往上提，不应该有上升余量，否则应该检查换挡杆总成。
2)检查变速器、驱动桥齿轮油油位及泄漏
(1)检查变速器的油位。

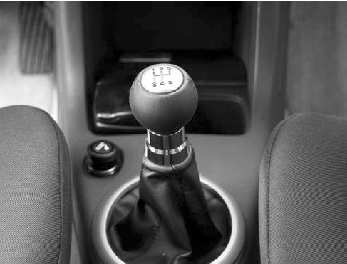

图2-89 检查换挡杆
①从变速器上拆卸齿轮油加注螺塞，如图2-90所示。

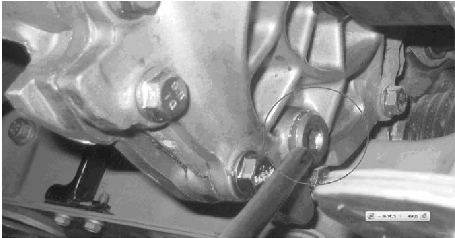

图2-90 齿轮油加注螺塞位置
②将手指插入塞孔，并且检查油与手指接触的位置是否在规定范围内，如图2-91所示。如低于油位，检查是否有齿轮油渗漏。

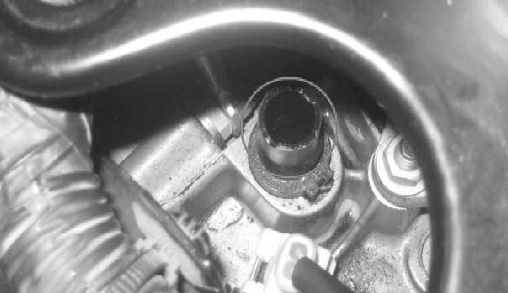

图2-91 检查齿轮油油位
(2)变速器渗漏检查。
①变速器放油螺塞和加油螺塞位置的检查，同时检查加注的变速器油是否过多。
②检查变速器前后油封处是否泄漏，油封是否有损坏，如图2-92所示。

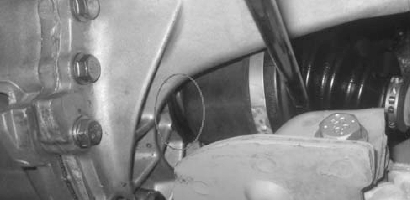

图2-92 变速器油封处的检查
③检查变速器前后端盖接触面是否泄漏，手动变速器壳体有无破裂，如图2-93所示。
④检查里程表齿轮的安装部位是否松脱或密封圈破损。

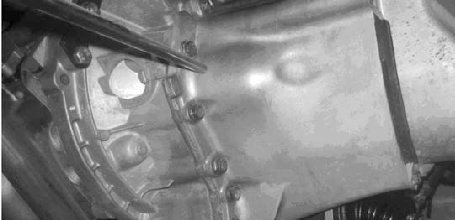

图2-93 变速器壳体的检查
⑤检查手动变速器上盖通气孔是否堵塞，堵塞将导致手动变速器高速运转时产生的热量和压力无法排出。
3)更换变速器、驱动桥齿轮油
更换变速器、驱动桥齿轮油，如图2-94所示。

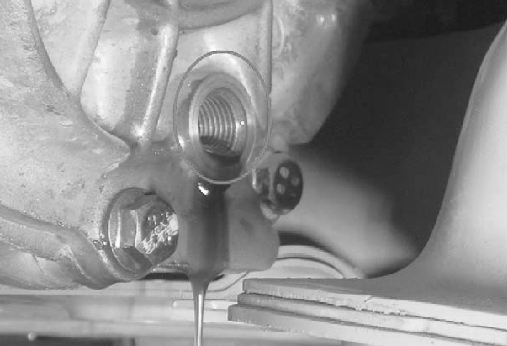

图2-94 更换变速器、驱动桥齿轮油
(1)当汽车行驶30 000～48 000km或者使用时间到达两年时应更换齿轮油。先将加油螺塞和放油螺塞拧下，待齿轮油完全流净后装回放油螺塞。
(2)从加油口处用专用齿轮油加注器加入新齿轮油。
(3)检查液面高度，加油到加注口有油漏出即可。
4)检查驱动轴防护罩
(1)检查驱动轴防护套裂纹和其他损坏。
手动转动轮胎，检查驱动轴护套的整个外围是否有裂纹或其他损坏，检查护套卡箍是否正确安装且没有损坏，如损坏应更换，如图2-95所示。

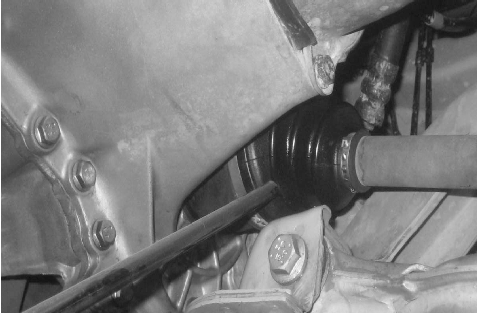

图2-95 检查驱动轴防护套
(2)检查驱动轴防护套有无润滑脂泄漏。
