项目5 四轮定位检测与调整
1.项目说明
出现轮胎异常磨损、汽车跑偏等汽车异常运行情况，以及汽车悬架与车桥拆装维修后，应进行四轮定位操作。本项目以战神四轮定位仪对东风雪铁龙C5汽车四轮定位检测与调整为例，按四轮定位仪使用手册操作要求，编制了操作步骤和调整方法，通过本项目的实施，能掌握四轮定位检测与调整作业。
2.技术要求与标准
(1)一个学员能在60min内完成此项目。
(2)四轮定位检测与调整的技术标准如表5-7所示。

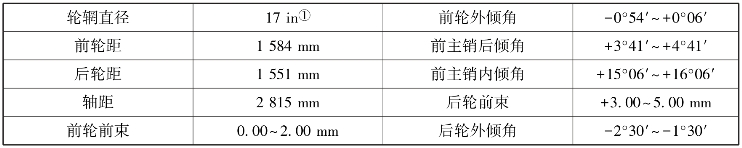

表5-7 四轮定位检测与调整的技术标准
①英寸，1in＝2.54cm。
3.设备器材
(1)东风雪铁龙C5汽车一辆。
(2)四轮定位仪一台。
(3)车身高度调整专用工具一套。
(4)车轮平衡和车轮调整工具一套。
4.作业准备
(1)准备一辆东风雪铁龙C5汽车。 □任务完成
(2)准备一台四轮定位仪。 □任务完成
(3)准备一套车身高度调整专用工具。 □任务完成
(4)准备一套车轮平衡和车轮调整工具。 □任务完成
(5)准备记录单。 □任务完成
5.操作步骤
车辆经过车轮平衡检测后，停至四柱举升机上，使用车轮定心工具、车身高度尺、悬架压缩器将悬架压缩到参考高度，然后再进行以下操作。

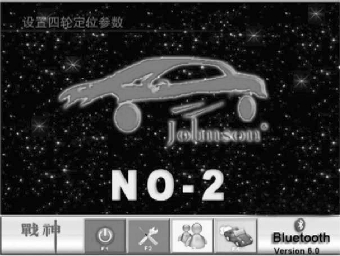

(1)开启四轮检查仪电脑主机，进入系统主界面，如图5-101所示。
资源5-22 车桥参数
图5-101 系统主界面

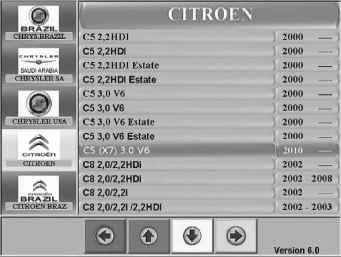

(2)选择雪铁龙品牌，进入C5车系，输入车型号、版本号，如图5-102所示。
资源5-23 车桥参数调整工具
图5-102 进入C5车系

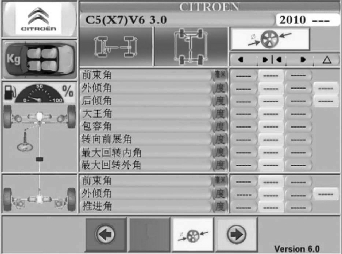

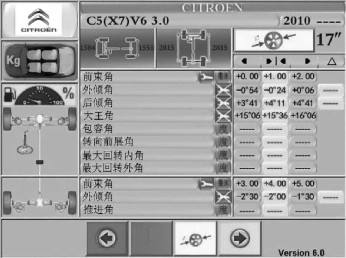

(3)修改车辆参数，如图5-103所示，C5可调参数为前后轮前束角，其他参数不可调，完成后保存参数。
资源5-24 车桥参数及调整设置参考高度
图5-103 修改车辆参数
(4)重新进入该车型检测界面，如图5-104所示。
图5-104 重新进入该车型检测界面
资源5-25 车桥参数检查调整
(5)安装四个车轮的夹具和传感器，如图5-105所示，然后根据提示，起动传感器。
(6)锁止制动踏板，如图5-106所示。
图5-105 安装四个车轮的夹具和传感器
图5-106 锁止制动踏板

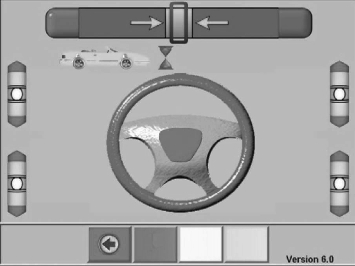

(7)转正转向盘，如图5-107所示。
(8)调整传感器水平，如图5-108所示。
图5-107 转正转向盘
图5-108 调整传感器水平
(9)达到水平后，四轮定位仪开始自动测量，如图5-109所示。

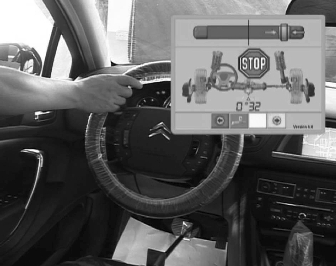

(10)根据指示，转动转向盘，如图5-110所示。
图5-109 四轮定位仪开始自动测量
图5-110 根据指示，转动转向盘

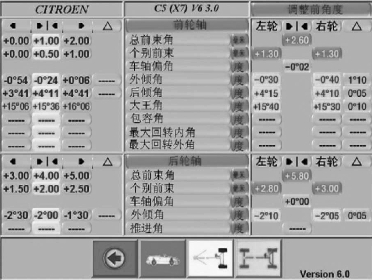

(11)测量完成后，四轮定位仪显示出定位数据，如图5-111所示。
(12)测量结果与预设标准对比，找出应调整的参数。
(13)进入四轮定位调整界面。

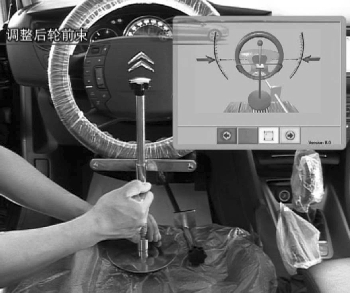

(14)锁正转向盘，如图5-112所示。
图5-111 四轮定位仪显示出定位数据
图5-112 锁正转向盘

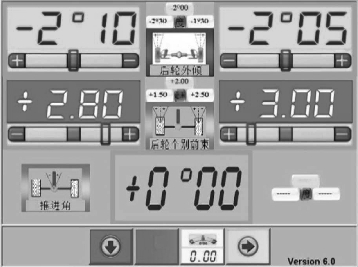

(15)进入后轮调整界面，如图5-113所示，调整后轮前束。
(16)举升车辆至合适高度，从后轮前束调节拉杆上分开驻车制动拉索导管，如图5-114所示。
(17)拧松前束调节拉杆的锁止杆螺栓，如图5-115所示。
图5-113 进入后轮调整界面
图5-114 分开驻车制动拉索导管

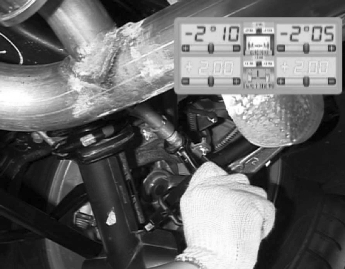

(18)将前束调节杆左右旋转，使之升长或缩短，调节每一边的前束值到规定值，如图5-116所示。然后，拧紧转向节拉杆锁止螺栓，规定扭矩为10N·m，固定驻车制动拉索导管，调整完成后需使后桥参数在规定范围内，再调整前轮前束。
图5-115 拧松前束调节拉杆的锁止杆螺栓
图5-116 调节前束值到规定值

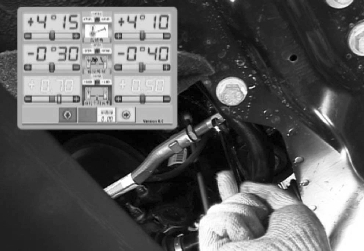

(19)拧松横拉杆端头锁紧螺母，旋转齿条接头，调整左右车轮前束值至规定值0.5mm，然后拧紧横拉杆端头的锁紧螺母，如图5-117所示。
图5-117 调整左右车轮前束值至规定值
(20)调整完成后，确定前后轮调整数据无误，保存并打印调整结果，退回到四轮定位主界面，关闭电脑主机。
(21)取下悬架压缩装置，安装发动机下护板，降下车辆。
(22)取下车轮定位仪传感器，拆下夹具，取出转向盘锁止工具和制动踏板锁止工具。
结束后，进行路试，车辆应正常运行，无跑偏、转向盘不正等现象。
