项目1　转向系统维护

项目1　转向系统维护

1.项目说明

一辆东风雪铁龙新爱丽舍轿车行驶40 000km，前来4S店进行维护，在维护过程中检查出转向盘自由行程过大、动力转向油偏少等问题，因此，应按有关工艺技术标准对汽车转向系统进行维护操作。

2.技术要求与标准

(1)两个学员合作，能在30min内完成此项目。

(2)转向系统维护的技术标准如表6-9所示。

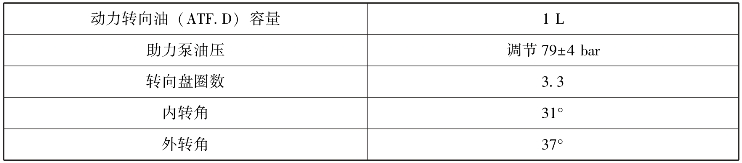

表6-9　转向系统维护的技术标准

3.设备器材

(1)东风雪铁龙新爱丽舍汽车一辆。

(2)ATF.D加注桶一套。

(3)ATF.D回收容器一个。

(4)东风雪铁龙新爱丽舍专用ATF.D。

(5)通用维修工具及放油专用工具各一套；

(6)汽车举升机一台。

4.作业准备

(1)准备汽车及举升机。　　　　　　　　　　　　□任务完成

(2)准备通用工具及放油专用工具。　　　　　　　□任务完成

(3)准备一套ATF.D加注桶。　　　　　　　　　　□任务完成

(4)准备ATF.D回收容器。　　　　　　　　　　　□任务完成

(5)准备记录单。　　　　　　　　　　　　　　　□任务完成

5.操作步骤

1)动力转向液的检查与维护

(1)检查储油罐液位。

(2)检查动力转向机构是否泄漏。

(3)检查动力转向软管是否有裂纹或其他损伤。

2)转向盘的检查

(1)检查转向盘自由行程。

(2)检查转向盘是否松动与摆动。

(3)检查转向盘锁止。

3)转向连接机构与转向器的检查

(1)检查转向连接机构是否有松动和摇摆。

(2)检查转向连接机构有无弯曲和损坏。

(3)检查防尘套是否开裂和撕裂。

(4)检查转向器工作情况。

根据检查结果填写表6-10。

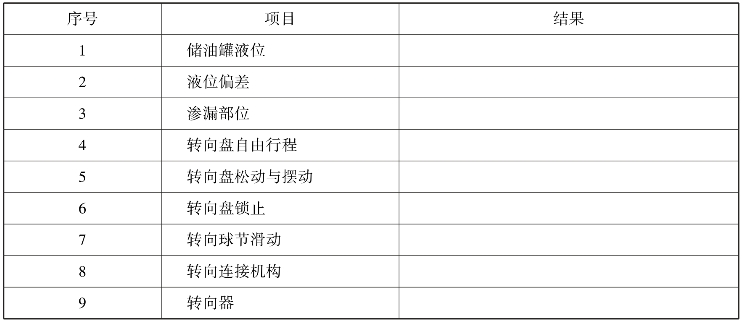

表6-10　转向系统维护
