项目3 自动变速器故障诊断与维修
1.项目说明
东风雪铁龙爱丽舍AL4自动变速器汽车，当自动变速器系统内出现某些故障时，会通过“SPT”和“
”指示灯不同闪烁方式来反映。在检修自动变速器时，需按一定方法进行诊断排除故障，通过此项目的练习，掌握自动变速器故障诊断与检修方法。
2.技术要求与标准
(1)一个学员能在60min内完成此项目。
(2)自动变速器故障诊断与维修的技术标准如表3-16所示。

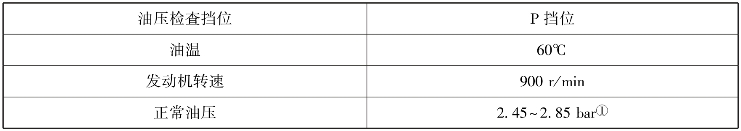

表3-16 自动变速器故障诊断与维修的技术标准
①巴，1bar＝105Pa。
3.设备器材
(1)东风雪铁龙爱丽舍AL4自动变速器汽车一辆。
(2)通用维修工具一套。
(3)东风雪铁龙液压检查专用工具一套。
(4)汽车举升机一台。
(5)PROXIA或ELIT诊断仪一台。
(6)汽车万用表一台。
(7)东风雪铁龙故障诊断盒一套。
4.作业准备
(1)准备AL4自动变速器汽车与汽车举升机。 □任务完成
(2)准备一套通用维修工具。 □任务完成
(3)准备一套东风雪铁龙液压检查专用工具。 □任务完成
(4)准备一台PROXIA或ELIT诊断仪。 □任务完成
(5)准备一台汽车万用表。 □任务完成
(6)准备一套东风雪铁龙故障诊断盒。 □任务完成
(7)准备记录单。 □任务完成
5.操作步骤
1)自动变速器AL4管路压力检查
(1)将车辆置于举升机上。
(2)使用诊断工具检查变速器未处于降级模式。

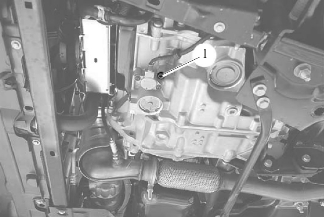

(3)如图3-106所示，拆下管路堵塞，注意用布保护，防机油飞溅。
图3-106 拆下管路堵塞
1—管路堵塞

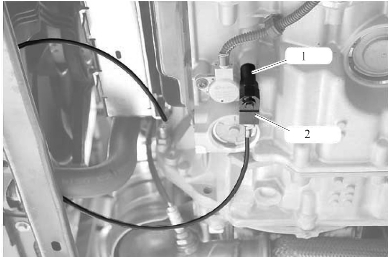

(4)如图3-107所示，连接管路压力检测工具。
图3-107 连接管路压力检测工具
1，2—管路压力检测工具
(5)起动发动机，记录管路的压力。
检查要求：
①变速杆位于“驻车”位置。
②自动变速器油温：60℃。
③发动机转速：900r/min。
④管路压力必须介于2.45～2.85bar。
(6)关闭发动机，拆下管路压力检测工具。
注意：当断开检测工具时，用布保护，以防机油飞溅。
(7)更换管路堵塞的密封圈。
(8)安装管路堵塞。
2)电路和元器件检查

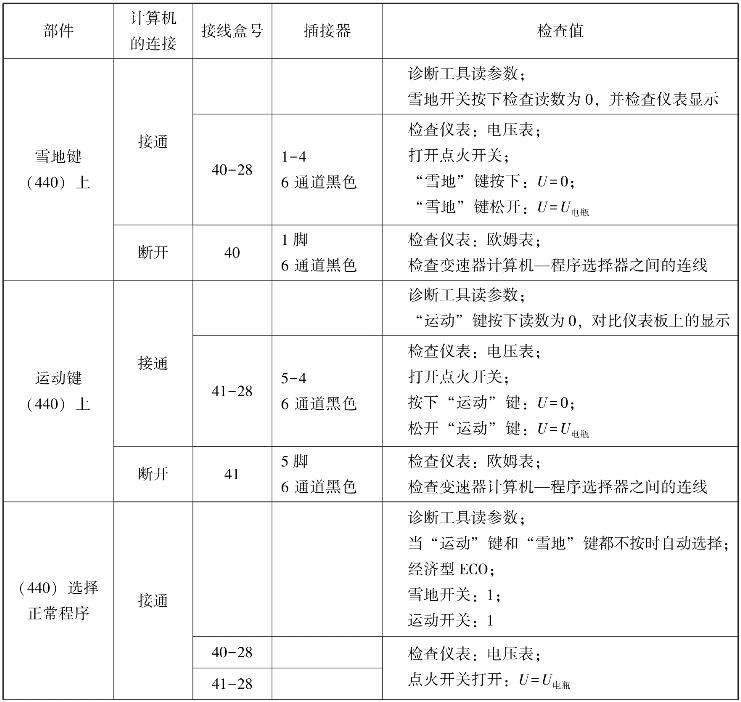

(1)检查程序选择器，如表3-17所示。
表3-17 检查程序选择器

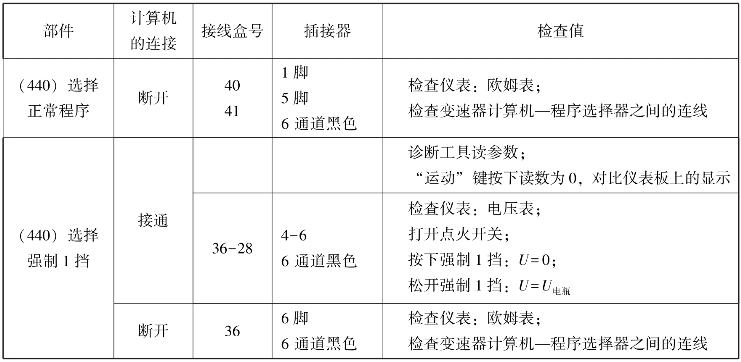

续表

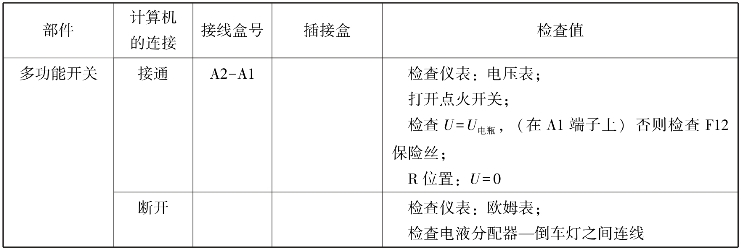

(2)检查倒车灯控制，如表3-18所示。
表3-18 检查倒车灯控制
(3)检查机油极限温度(过高)。
如果机油温度超过118℃，“运动”和“雪地”指示灯闪烁，检查交换器内流量电磁阀电源正极是否短路。用诊断工具读取机油温度。
应急方式：挡位过渡到尽可能低的转速，变扭器尽可能锁止，当温度重新小于118℃时，“运动”和“雪地”指示灯熄灭。
(4)检查压力调节故障。
“运动”和“雪地”指示灯闪烁有以下两种可能情况：
①与置于计算机内存产生线压力的自适配值相关的故障。
②与调节闭环里的错误相关的故障，即计算机的线压力与测量的线压力之间的差增加。
检查：
①机油液面。
②压力调节电磁阀的运行。
③机油压力传感器。
应急方式：
①过渡到安全模式。
②线压力加到最大。
③调节闭环打开。
(5)检查锁止故障。
检查锁止故障和非EVM锁止(EVM：电磁调节阀)，计算机探测到摩擦片滑动。
应急方式：取消锁止功能和停止时分离。

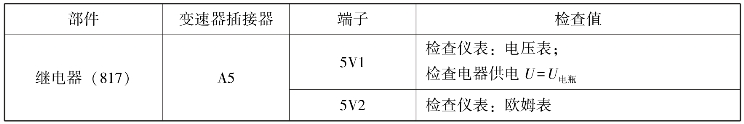

(6)检查允许起动，如表3-19所示。
表3-19 检查允许起动

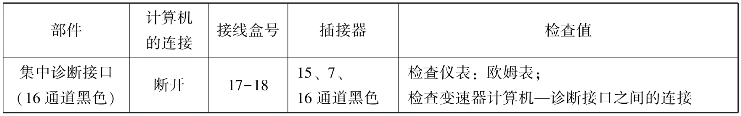

(7)检查诊断线，如表3-20所示。
表3-20 检查诊断线
