项目2 转向分配阀的检修
1.项目说明
一辆东风雪铁龙新爱丽舍轿车行驶40 000km，前来4S店进行维护，在试车过程中检查出转向沉重，疑是转向分配阀出现故障所致，因此，应按有关工艺技术标准对转向分配阀的相关部件进行检修，从而最终排除故障。
2.技术要求与标准
(1)两个学员合作，能在30min内完成此项目。
(2)转向分配阀检修的技术标准如表6-11所示。

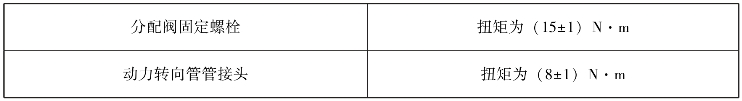

表6-11 转向分配阀检修的技术标准
3.设备器材
(1)东风雪铁龙新爱丽舍汽车一辆；
(2)通用维修工具及转向系统专用工具各一套；
(3)汽车举升机一台。
4.作业准备
(1)准备汽车及举升机。 □任务完成
(2)准备通用工具及专用工具。 □任务完成
(3)准备记录单。 □任务完成
5.操作步骤
分配阀拆装检修需要的专用工具，如图6-47、图6-48所示。

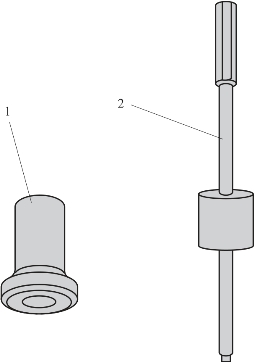

图6-47 分配阀拆装专用工具
1—安装心轴工具；2—惯性分离装置
图6-48 齿条减震器调整扳手
1)拆卸
(1)先拆下转向机构，再拆下供油管1及2，堵住开口3与4，转动数周拧松螺栓5，使齿条减震器调整扳手拆卸塑料减振装置。如图6-49所示为转向油管。
注意：为避免助力转向管路受到污染，将分配阀的两个开口(分配阀)和转向油管开口堵住，应使用塑料塞。

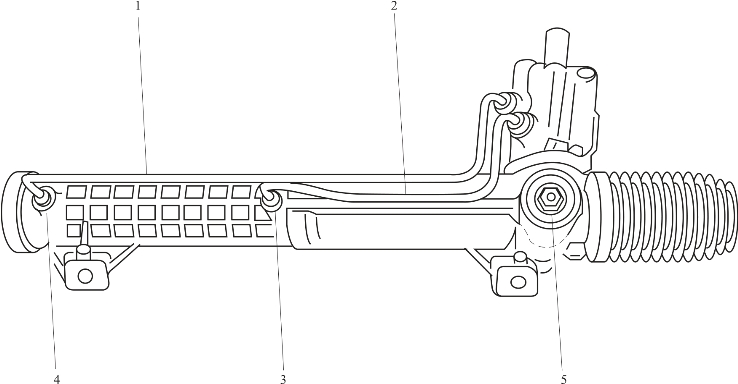

图6-49 转向油管
1，2—供油管；3，4—开口；5—螺栓
(2)拆下转向器壳固定螺栓。
(3)将转向机构固定在虎钳上(钳口应装有保护垫板)，使阀杆向左转直到齿条达到极限位置，在到达齿条极限位置后，继续转动阀杆，直到阀与壳体分离(小齿轮螺栓会将阀顶起)。
(4)拆下密封圈。
2)安装
(1)安装新O形环。
(2)使用规定润滑脂润滑分配阀的齿轮。
(3)在新阀门上画上与拆下的阀门相同的标记，设置分配阀。
(4)使用安装心轴工具、惯性分离装置安装分配阀，拧紧螺栓至(15±1)N·m。
(5)安装新的O形圈。
(6)安装供油管，拧紧分配阀上的动力转向管的管接头使扭矩达(8±1)N·m，安装塑料减振装置，更换和调整转向齿条预加载柱塞，重新装配转向齿条。
