项目2 自动变速器调整
1.项目说明
每次拆装液力分配器或者内部控制机构，必须进行内部选挡控制机构调整。拆卸更换多功能开关、更换拉索、换挡轴油封后，必须进行多功能开关和拉索调整。通过上述调整项目的练习，掌握内部选挡控制机构、多功能开关和拉索调整方法。
2.技术要求与标准
(1)一个学员能在30min内完成此项目。
(2)自动变速器调整的技术标准如表3-15所示。

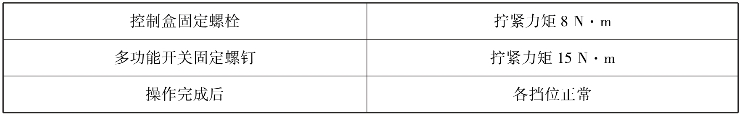

表3-15 自动变速器调整的技术标准
3.设备器材
(1)东风雪铁龙爱丽舍AL4自动变速器汽车一辆。
(2)通用维修工具一套。
(3)东风雪铁龙C0338L专用工具一套。
(4)汽车举升机一台。
4.作业准备
(1)准备AL4自动变速器汽车。 □任务完成
(2)准备一套通用维修工具。 □任务完成
(3)准备一套东风雪铁龙C0338L专用工具。 □任务完成
(4)准备汽车举升机一台。 □任务完成
(5)准备记录单。 □任务完成
5.操作步骤
1)调整内部选挡控制机构
(1)拆下控制盒的外壳。
(2)图3-103所示为内部选挡控制机构，将换挡臂置于2挡并且在操作过程中将其机械性保持。

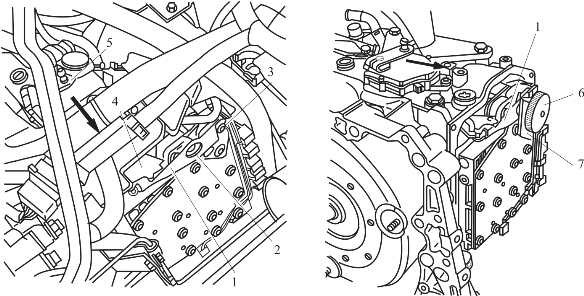

图3-103 内部选挡控制机构
1—弹簧片；2—螺柱；3—凸缘螺栓；4—2挡凹槽；5—换挡臂；6，7—专用工具
注意：为获得换挡臂位于2挡的位置，将换挡臂推至最前边(车头方向)。
(3)拧紧凸缘螺栓。
(4)将簧片的滚柱放入2挡凹槽中。
(5)保持此位置并预拧紧凸缘螺栓。
(6)拆下螺栓。
(7)用专用工具固定弹簧片。
(8)拧紧凸缘螺栓至8N·m。
(9)拆下专用工具。
(10)重新拧紧螺栓至8N·m。
完成后，确保挡位控制在所有挡位均工作良好。强制2挡时变速杆不应该有超行程情况。
2)多功能开关的调整
(1)如图3-104所示，装上多功能开关和安装螺钉，保证多功能开关可旋转。
(2)装上换挡臂，换到空挡。
(3)在测量接口处接入万用表，旋转多功能开关直到万用表电阻为0Ω时，紧固安装螺钉。
(4)再测量一次电阻，应为0Ω。

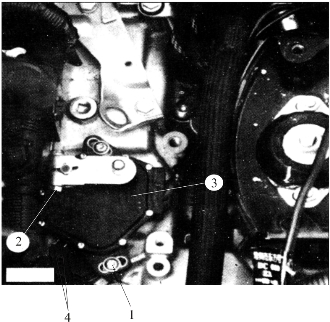

图3-104 多功能开关
1—安装螺钉(2个)；2—换挡臂；3—多功能开关；4—测量接口
3)拉索调整
(1)如图3-105所示，装好卡簧。
(2)把换挡臂朝车尾推到底，变速杆挂入P挡。
(3)按下锁止钮调整长度后，把球头座扣入球头上，松开锁止钮即可。
(4)调整完后，检查是否退出P挡及各挡位的仪表显示。

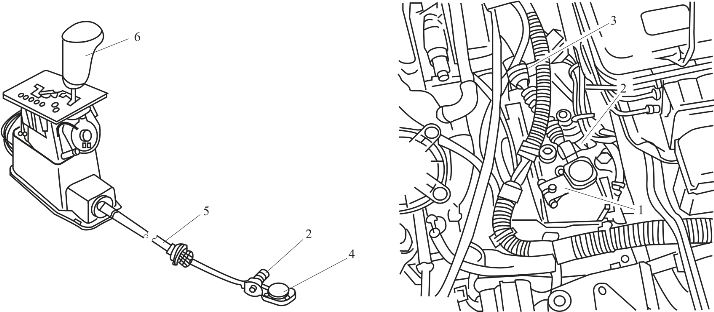

图3-105 拉索调整
1—带球头的换挡臂；2—拉索长度调整锁止钮；3—卡簧；4—球头座；5—拉索；6—变速杆
