项目3 后减震器维修
1.项目说明
在汽车维护和中间检查中发现汽车后减震器漏油，因此，应对后减震器进行及时更换。根据东风雪铁龙C5汽车维修工艺和汽车维修标准，编制了本项目操作步骤和维修工艺，通过本项目的实施，能掌握后减震器故障的维修作业。
2.技术要求与标准
(1)一个学员能在90min内完成此项目。
(2)后减震器维修的技术标准如表5-5所示。

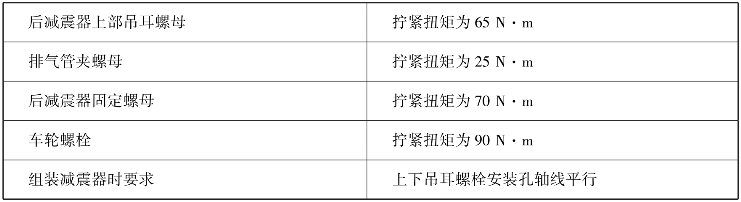

表5-5 后减震器维修的技术标准
3.设备器材
(1)东风雪铁龙C5汽车一辆。
(2)东风雪铁龙C5后减震器专用检修工具一套。
(3)东风雪铁龙C5后减震器通用维修工具一套。
(4)东风雪铁龙C5后减震器维修包一套。
4.作业准备
(1)准备一辆东风雪铁龙C5汽车。 □任务完成
(2)准备一套东风雪铁龙C5后减震器专用检修工具。 □任务完成
(3)准备一套东风雪铁龙C5后减震器通用维修工具。 □任务完成
(4)准备一套东风雪铁龙C5后减震器维修包。 □任务完成
(5)准备记录单。 □任务完成
5.操作步骤
1)工具准备
更换东风雪铁龙C5后减震器所用维修工具如图5-72所示。
2)拆卸
(1)举升车辆前操作项目。
①将车辆停放到举升机上。
②打开行李箱盖，取出行李箱地毯，取下行李箱右侧的减震器堵盖。
资源5-16 后减震器拆卸

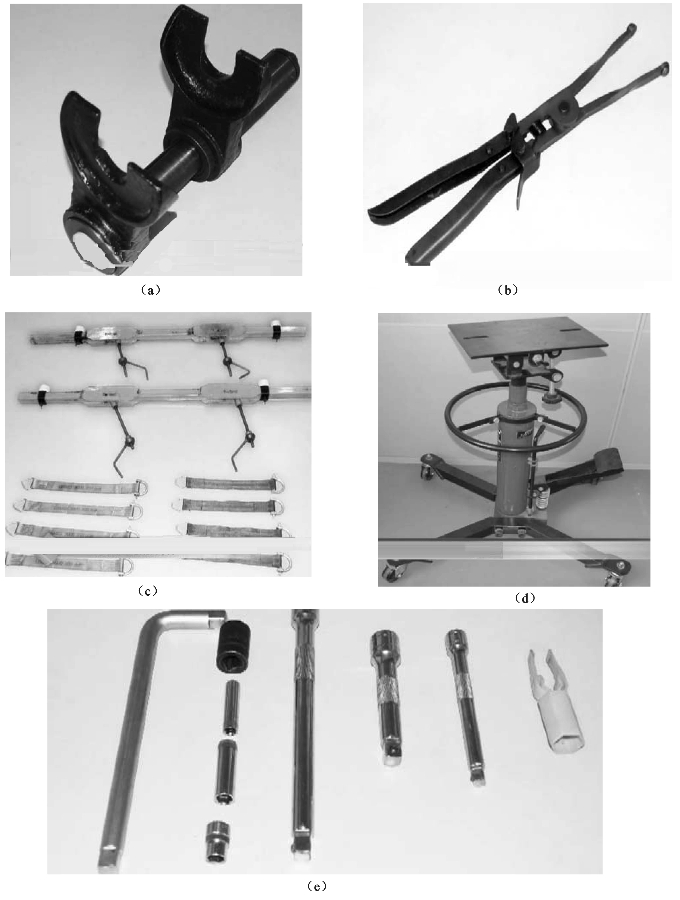

图5-72 更换东风雪铁龙C5后减震器所用维修工具
(a)悬架弹簧压紧工具；(b)排气管夹钳；(c)悬架压缩器套件；(d)部件举升器；(e)通用工具
③拆下右后减震器上端固定螺母，如图5-73所示。

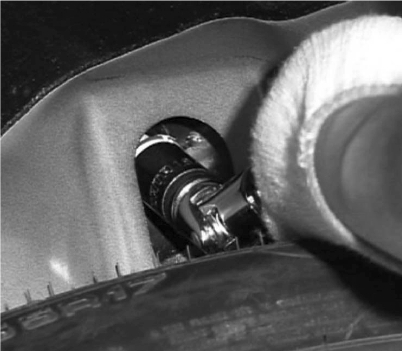

图5-73 拆下右后减震器上端固定螺母

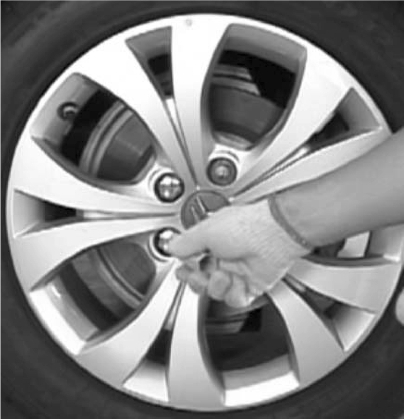

④拆下车轮螺栓装饰罩，如图5-74所示，拧松车轮螺栓。
图5-74 拆下车轮螺栓装饰罩
⑤松开驻车制动。
(2)拆下车轮。
①举升车辆。
②拆下车轮。
(3)拆下右后减震器总成。
①再举升车辆到合适高度。

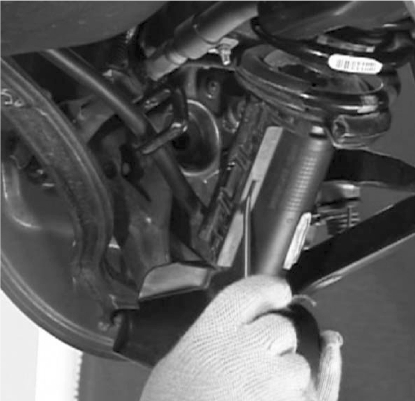

②取下右后减震器护罩，如图5-75所示。
图5-75 取下右后减震器护罩

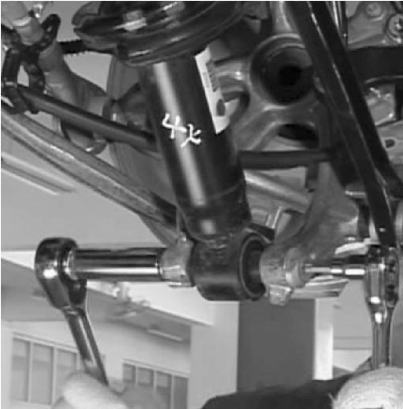

③拆下右后减震器下端固定螺母，如图5-76所示。

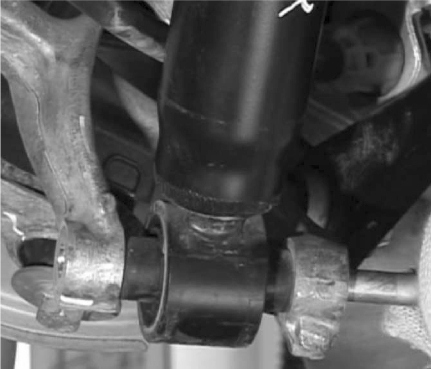

图5-76 拆下右后减震器下端固定螺母
④下压后转向节，抽出右后减震器下端固定螺栓，如图5-77所示。

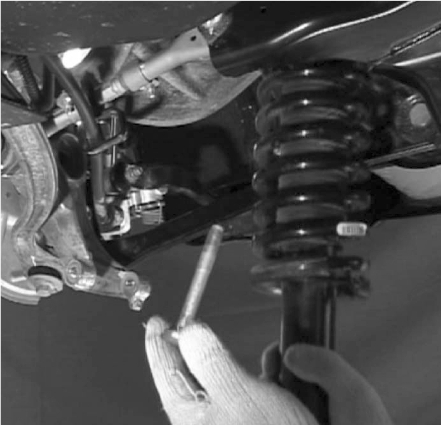

图5-77 抽出右后减震器下端固定螺栓
⑤取出减震器上端固定螺栓和减震器总成，如图5-78所示。
图5-78 取出减震器上端固定螺栓和减震器总成
(4)拆卸左右减震器总成。

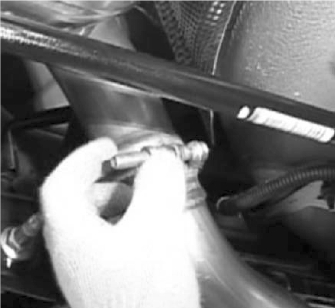

①等发动机排气管冷却后，拆下排气管夹螺母和螺栓，如图5-79所示。

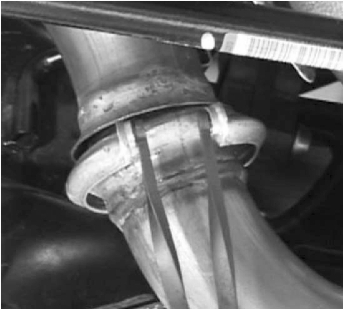

②用排气管夹钳松开排气管夹，如图5-80所示。
图5-79 拆下排气管夹螺母和螺栓
图5-80 松开排气管夹

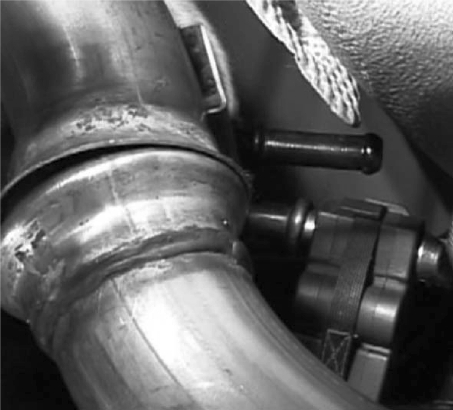

③脱开消声器弹性吊耳，如图5-81所示。
图5-81 脱开消声器弹性吊耳

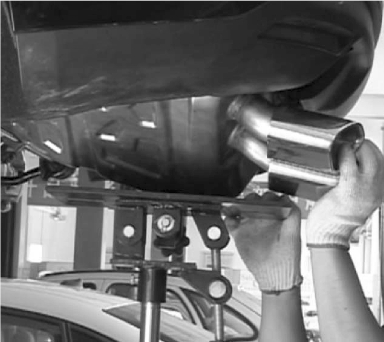

④将部件举升器放置到消声器下适当位置，支撑住消声器，如图5-82所示。
图5-82 支撑住消声器
⑤拆下左后减震器护罩。
⑥拆下左后减震器下端固定螺母。
⑦下压后转向节，抽出左后减震器下端固定螺栓。
⑧拆下左后减震器上端固定螺母。
⑨取出左后减震器上端固定螺栓和减震器总成。
(5)清洁并检查减震器总成。
3)分解减震器总成
(1)将弹簧压紧器固定到台钳上。
(2)将减震器总成夹装到弹簧压紧器上，注意确保弹簧安装到位，如图5-83所示。

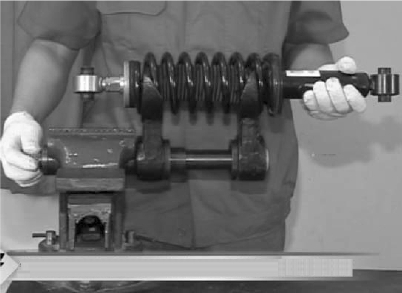

图5-83 将减震器总成夹装到弹簧压紧器上
资源5-17 后减震器分解与组装
注意：为避免造成人身伤害，悬架弹簧必须安装到位。
(3)最大限度压缩弹簧，用开口扳手拆下减震器上部环形吊耳，如图5-84所示。

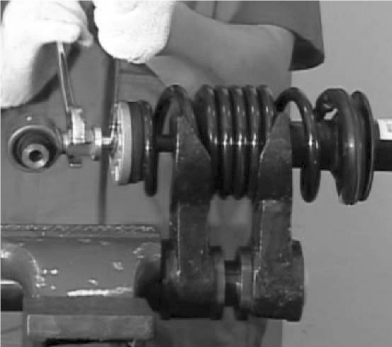

图5-84 拆下环形吊耳
(4)依次取下垫圈、上部腕形盖、减震器等机件。
4)清洁并检查分解后的各零件
(1)更换新减震器，并检查新减震器。压缩减震器，放开后，确认能完全恢复原位。
(2)检查螺旋弹簧与弹簧座有无变形、裂纹和损坏；如果检测到故障，予以更换。
(3)检查减震器保护罩有无老化、破损，发现故障，予以更换。
5)组装与安装
组装与安装应注意以下方面：
(1)按照与拆卸及分解相反的顺序进行安装。
(2)每次拆装都应更换所有自锁螺母。
(3)按规定扭矩拧紧固定螺栓。
①减震器上部环形吊耳，拧紧扭矩为65N·m。
②排气管夹螺母，拧紧扭矩为25N·m。
③后减震器固定螺母，拧紧扭矩为70N·m。
④车轮螺栓，拧紧扭矩为90N·m。
(4)组装减震器总成。
确保减震器上下吊耳螺栓安装孔轴线平行，如图5-85所示。
(5)在四柱举升机上将后悬架设置到参考高度后，方可按规定扭矩拧紧后减震器固定螺母。
(6)工作完成后应检查驻车制动，检查车轮传感器线束是否连接正确。
资源5-18 后减震器的安装

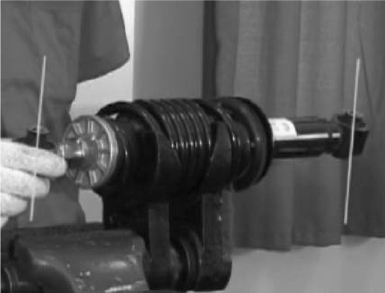

图5-85 上下吊耳螺栓安装孔相对位置
