项目4 更换后轮毂轴承
1.项目说明
爱丽舍轿车更换后轮毂轴承。
2.技术要求与标准
(1)一个学员能在45min内完成此项目。
(2)技术标准：严格按照东风雪铁龙1012C—2006—12标准操作。
3.设备器材
(1)爱丽舍轿车。
(2)两柱举升机。
4.作业准备
(1)准备一辆爱丽舍轿车。 □任务完成
(2)准备车辆的防护用具(五件套)。 □任务完成
(3)准备作业单。 □任务完成
5.操作步骤
1)专用工具
用于拆卸后轮毂轴承的衬垫，如图7-79所示。
2)拆卸
(1)拆下后轮毂。
(2)拆卸卡簧和卡环，保留后轮毂轴承，如图7-80所示。
(3)使用衬垫拔出后轮毂轴承，如图7-81所示。
图7-79 衬垫

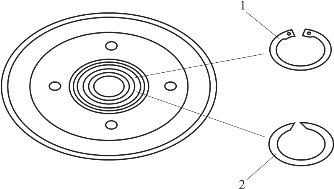

图7-80 拆卸卡簧和卡环
1—卡簧；2—卡环

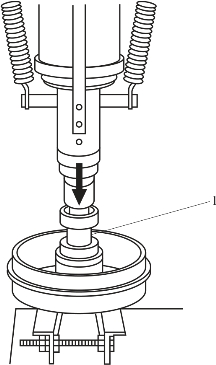

图7-81 拔出后轮毂轴承
1—衬垫
3)安装
(1)清洁后轮毂。
(2)使用新的原装备件。
(3)用MOLYKOTE 321R型润滑脂涂抹后轮毂轴承外部，使其易于安装。
(4)使用衬垫安装后轮毂轴承(直到停止)，如图7-82所示。

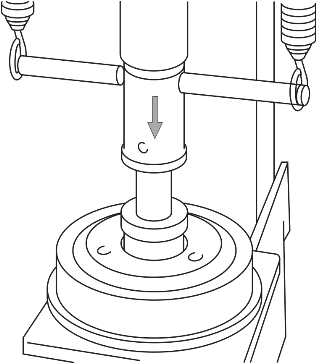

图7-82 安装后轮毂轴承
(5)安装卡簧和卡环，保留后轮毂轴承。
(6)替换后轮毂。
4)后轮毂(制动鼓)的拆卸安装
(1)拆卸。
①将车辆放置在两柱举升机斜面上。
②升起并支撑住车辆。
③拆下车轮和轮毂盖，如图7-83所示。
图7-83 拆下车轮和轮毂盖
1—轮毂盖
④拆下螺母、垫圈和鼓，如图7-84所示。
⑤拆下密封圈，如图7-85所示。
图7-84 拆下螺母、垫圈和鼓
1—螺母；2—垫圈；3—鼓
图7-85 拆下密封圈
1—密封圈
(2)安装
制动鼓和制动衬片不要有任何油脂或机油。
①安装新密封圈。
②安装鼓。
③安装垫圈。
④安装新螺母，拧紧至(200±20)N·m，然后锁止。
⑤安装新盖板。
⑥安装车轮，拧紧到(90±10)N·m。
⑦将车辆放下，由车轮支撑。
