项目3　转向柱的检修

项目3　转向柱的检修

1.项目说明

一辆东风雪铁龙新爱丽舍轿车行驶40 000km，前来4S店进行维护，在试车过程中检查出转向沉重，疑是转向柱出现故障所致，因此应按有关工艺技术标准对转向柱的相关部件进行检修，从而最终排除故障。

2.技术要求与标准

(1)两个学员合作，能在30min内完成此项目。

(2)转向柱检修的技术标准如表6-12所示。

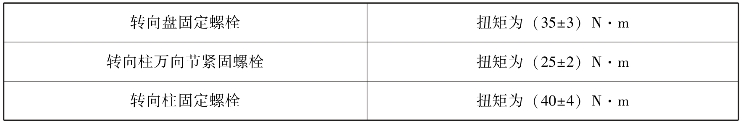

表6-12　转向柱检修的技术标准

3.设备器材

(1)东风雪铁龙新爱丽舍汽车一辆。

(2)通用维修工具及转向系统专用工具各一套。

(3)汽车举升机一台。

4.作业准备

(1)准备汽车及举升机。　　　　　　　　　　□任务完成

(2)准备通用工具及专用工具。　　　　　　　□任务完成

(3)准备记录单。　　　　　　　　　　　　　□任务完成

5.操作步骤

1)拆卸

拆卸前先断开蓄电池，拆下安全气囊。

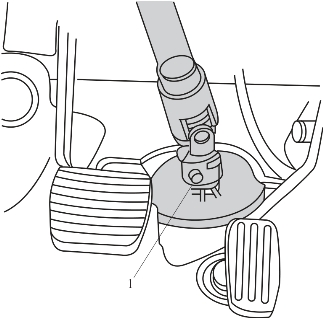

(1)如图6-50所示，拆卸转向万向节螺栓。

图6-50　拆卸转向万向节螺栓

1—螺栓

(2)为保证与转向柱管有关的转向盘正确定位，在重新安装位置标记好转向盘位置，并标记好转向柱管的位置。在不拉出安全气囊供电接头的情况下拆下转向盘。

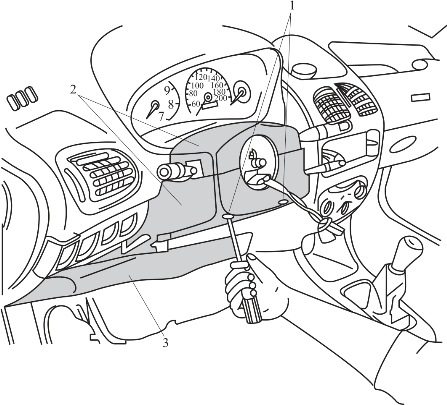

(3)拆下固定件1，装饰衬板2、3，如图6-51所示。

图6-51　拆卸固定件及装饰衬板

1—固定件；2，3—装饰衬板

(4)将保险夹移到旁边，拆下转向万向节。

(5)取下转向柱。

2)安装

(1)转向柱备有防断裂垫片，以便在操作期间保护万向节，重新安装转向柱之后拆除垫片。

(2)按照拆卸相反的顺序操作。

(3)安装转向盘控制装置，检查并确认电气附件正确运行，初始化各个ECU，安装转向万向节紧固件，拧紧到(25±2)N·m。安装转向盘固定螺栓，拧紧到(35±3)N·m，安装安全气囊，连接蓄电池。
