项目3 大修前驱动轮毂
1.项目说明
经汽车维护或中间检查，以及汽车故障维修，若诊断出汽车前驱动桥轮毂或轮毂轴承出现异常损坏情况，应及时大修前驱动轮毂。
根据东风雪铁龙汽车维修工艺编制了本项目的操作步骤和维修工艺，通过对该项目的练习操作，使学员掌握维修汽车前驱动轮毂故障的技能。
2.技术要求与标准
(1)一个学员能在90min内完成此项目。

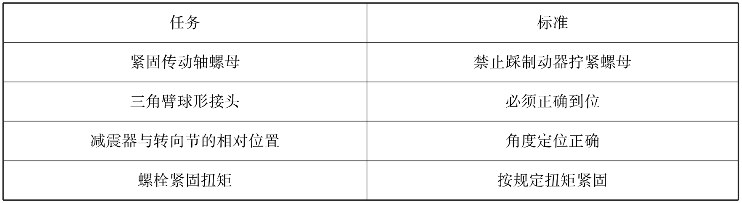

(2)大修前驱动轮毂的技术标准如表4-6所示。
表4-6 大修前驱动轮毂的技术标准
3.设备器材
(1)雪铁龙爱丽舍汽车一辆。
(2)4柱举升机一台。
(3)维修通用工具一套。
(4)前驱动轮毂专用工具一套。
(5)前驱动轮毂维修包一套。
4.作业准备
(1)准备一辆雪铁龙爱丽舍汽车。 □任务完成
(2)准备一台4柱举升机。 □任务完成
(3)准备一套维修通用工具。 □任务完成
(4)准备一套前驱动轮毂专用工具。 □任务完成
(5)准备一套前驱动轮毂维修包。 □任务完成
(6)准备记录单。 □任务完成
5.操作步骤

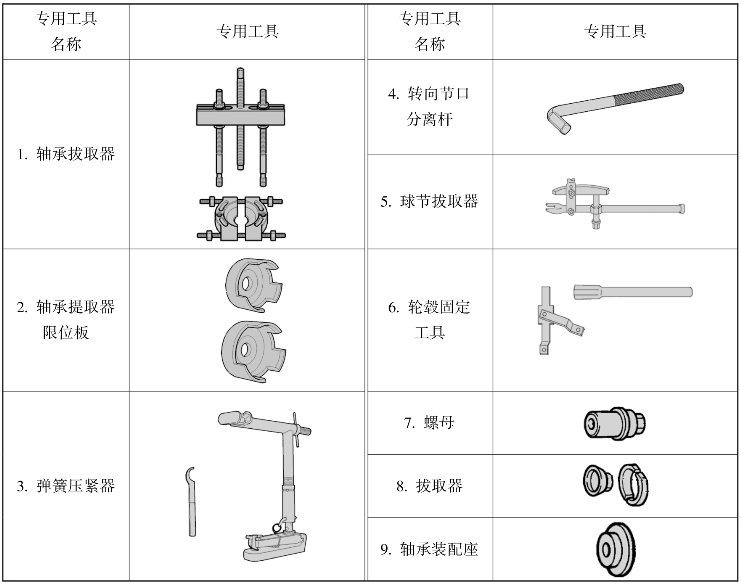

大修前驱动轮毂所用专用工具如表4-7所示。
表4-7 大修前驱动轮毂所用专用工具
1)拆卸前转向节
(1)用4柱举升机举升车辆，使前轮离地，拆下车轮。
(2)如图4-62所示，使用轮毂固定工具固定轮毂使其无法转动。然后，拆下开口销、锁帽、传动轴螺母及球节螺母。禁止踩制动器拧紧螺母(制动盘螺栓有拧断风险)。
资源4-8 转向节拆卸

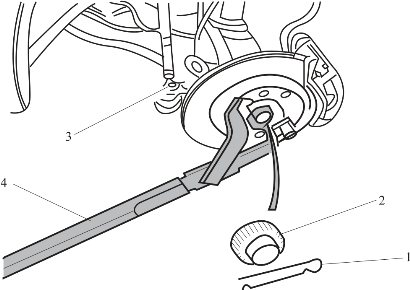

图4-62 拆下开口销、锁帽、传动轴螺母和球节螺母
1—开口销；2—锁帽；3—球节螺母；4—轮毂固定工具
(3)如图4-63所示，使用球节拔取器拔出球节，拆下卡板螺栓、车轮传感器。

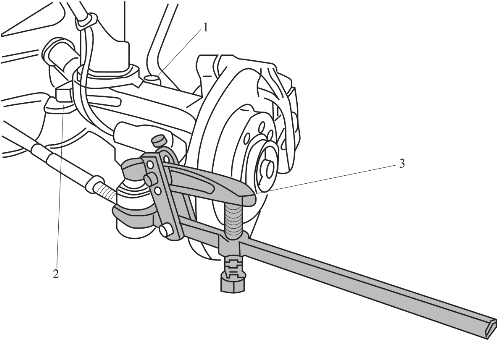

图4-63 拆下球节
1—卡板螺栓；2—前转向节上的夹钳螺栓；3—球节拔取器
(4)拆下前制动钳。
①如图4-64所示，拆下制动钳螺栓。
②如图4-65所示，转动制动钳，拆去前制动衬块，目视检查活塞周围的密封件、防尘帽、护套的状况和安装位置及前制动盘的磨损状况，确保前制动钳销滑动正常。若不正常，应更换任何有故障的零部件。
图4-64 拆下制动钳螺栓
1—制动钳螺栓
图4-65 拆去前制动衬块
1—护套；2—制动钳；3—活塞；4—防尘帽
③如图4-66所示，将硬管上的制动软管拆开并恢复卡箍，将制动管口堵住，拆下制动软管。
图4-66 拆下制动软管
1—卡箍
④如图4-67所示，拆下制动钳支架螺栓，制动钳/支承总成用一根铁丝将其挂起。
图4-67 拆下制动钳支架螺栓
1—制动钳支架螺栓
(5)拆下前制动盘、前转向节上的夹钳螺栓、前转向节上的球销紧固件。
(6)如图4-68所示，将转向节口分离杆放到转向节夹钳的开口，转动四分之一圈，打开前转向节开口。

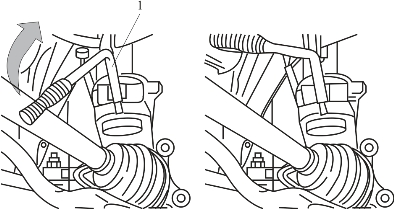

图4-68 打开前转向节开口
1—转向节口分离杆

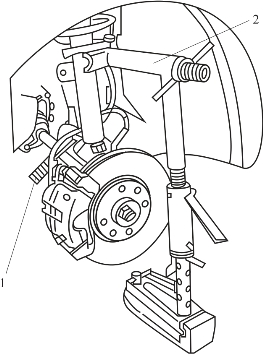

(7)如图4-69所示，将弹簧压紧器的固定钳放在前悬架部件上，底座平放在地面上并保持与减震器中心线对准，然后设置弹簧压紧器的高度调节销，拧动操纵螺母以压缩前悬架弹簧，从前悬架部件上松脱并拆下轮毂架。操作时，应支撑起变速器上的传动轴。
图4-69 拆下轮毂架
1—转向节口分离杆；2—弹簧压紧器
2)分解前驱动轮毂

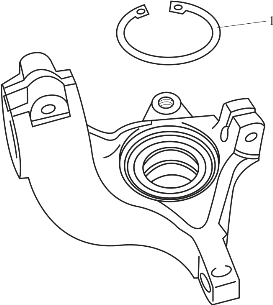

(1)如图4-70所示，拆下前轮毂轴承弹性挡圈。
图4-70 拆下前轮毂轴承弹性挡圈
1—轴承弹性挡圈
资源4-9 轮毂轴承更换
(2)如图4-71所示，用台钳夹住前转向节，安装止推轴颈。
(3)如图4-72所示，安装拔取器和螺栓，拔出带有前轮毂轴承内圈的前轮毂。

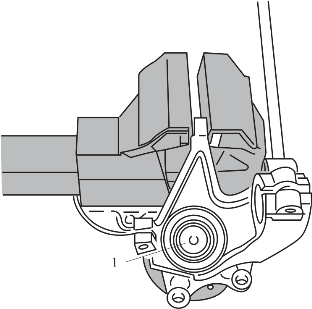

图4-71 安装止推轴颈
1—止推轴颈
图4-72 拔出前轮毂
1—前轮毂轴承内圈；2—前轮毂；3—拔取器；4—螺栓

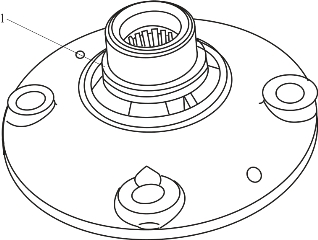

(4)在前轮毂上安装两个车轮螺栓，然后将其夹紧在台钳上，拆下外密封圈，如图4-73所示。
图4-73 拆下外密封圈
1—外密封圈
(5)如图4-74所示，安装止推轴颈、轴承拔取器，使用拔取器和止推轴颈拔出前轮毂轴承内圈。

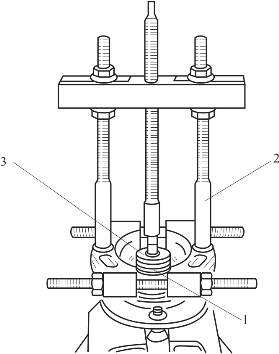

图4-74 拔出前轮毂轴承内圈
1—前轮毂轴承内圈；2—轴承拔取器；3—止推轴颈
(6)如图4-75所示，将内座圈放置到位，轴承提取器限位板放在压力平台上，前轮毂支架放在轴承提取器限位板上，再将螺母放入与前轮毂轴承圈接触，使用压力机压出前轮毂轴承。

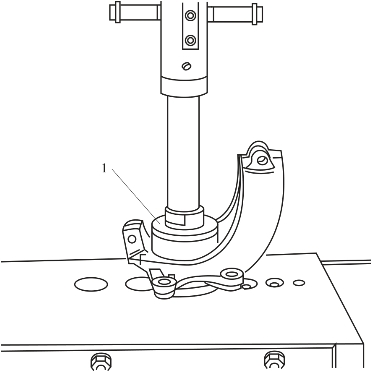

图4-75 压出前轮毂轴承
1—轴承提取器限位板；2—螺母
3)组装前驱动轮毂
(1)确保安装新的前轮毂轴承和弹性挡圈，在转向节和轮毂的顶部涂上规定型号的润滑脂，所有零件必须是干净的，并且没有非正常磨损或损坏的迹象。

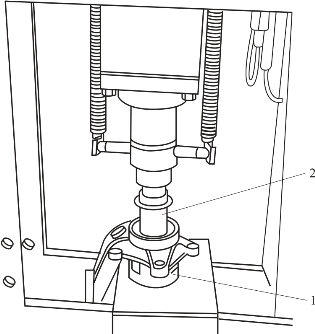

(2)如图4-76所示，安装轴承装配座，使用压力机，安装前轮毂轴承完全到位。

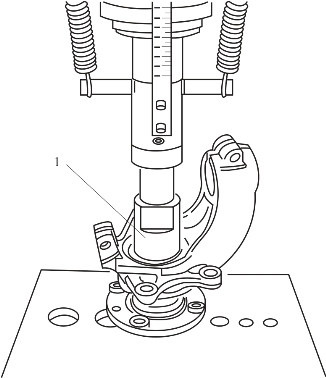

图4-76 安装前轮毂轴承
1—轴承装配座

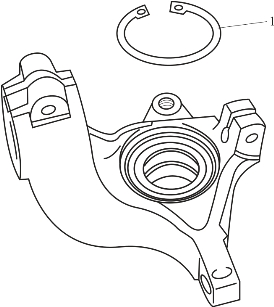

(3)如图4-77所示，安装新的弹性挡圈，保持前轮毂轴承位置正确。
图4-77 安装新的弹性挡圈
1—弹性挡圈
(4)如图4-78所示，安装螺母，确保轴承下圈塑料保持环存在，该卡环不能用手拆下，它将在安装轮毂时自动被推出。然后，使用压力机全部安装前轮毂。
4)安装前转向节
安装要求如下：
(1)按拆卸操作相反的顺序进行安装。
(2)安装新的尼龙防松螺母。
图4-78 压装前轮毂
1—螺母
(3)在安装三角臂上的转向节时：
①确保球形接头的保护罩处在良好状态(在转向节上无切割并有固定夹)。
②清洁球形旋塞，把保护罩从上面移至下面，将保护罩放置在完全伸出的位置。同时，应使保护罩有较好的挠性。
③将三角臂球形接头结合在转向节内，不要忘记球形接头的保护装置，它必须正确到位。
④确保减震器与转向节的相对位置正确，将凸台卡入缺口中可实现转向节与减震器之间的角度定位。
(4)安装扭矩要求。
①将球节固定螺栓安装到位，用一个新螺母拧紧到(40±4)N·m。②转向节夹轴的紧固件，拧紧扭矩为(55±5)N·m。
③转向节球销螺母，拧紧扭矩为(35±3)N·m。
④前制动钳在转向节上的紧固件，拧紧扭矩为(105±10)N·m。
⑤传动轴螺母，拧紧扭矩为(325±32)N·m。
⑥将车辆放下，由车轮支撑，车轮拧紧扭矩为(90±10)N·m。
