项目4 后悬架纵臂维修
1.项目说明
汽车维护和中间检查中发现汽车后悬架纵臂挠性支撑损坏，因此，应对后悬架纵臂进行维修。根据东风雪铁龙C5汽车维修工艺和汽车维修标准，编制了本项目操作步骤和维修工艺，通过本项目的实施，能掌握后悬架纵臂故障的维修作业。
2.技术要求与标准
(1)一个学员能在90min内完成此项目。
(2)后悬架纵臂维修的技术标准如表5-6所示。

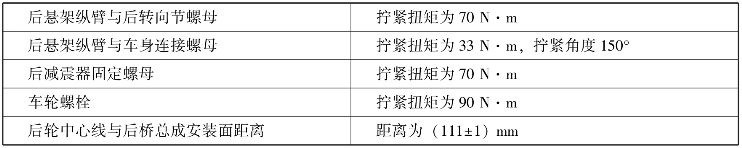

表5-6 后悬架纵臂维修的技术标准
3.设备器材
(1)东风雪铁龙C5汽车一辆。
(2)东风雪铁龙C5后悬架纵臂专用检修工具一套。
(3)东风雪铁龙C5后悬架纵臂通用维修工具一套。
(4)东风雪铁龙C5后悬架纵臂维修包一套。
4.作业准备
(1)准备一辆东风雪铁龙C5汽车。 □任务完成
(2)准备一套东风雪铁龙C5后悬架纵臂专用检修工具。 □任务完成
(3)准备一套东风雪铁龙C5后悬架纵臂通用维修工具。 □任务完成
(4)准备一套东风雪铁龙C5后悬架纵臂维修包。 □任务完成
(5)准备记录单。 □任务完成
5.操作步骤
1)工具准备
东风雪铁龙C5后悬架纵臂维修工具如图5-86所示。
资源5-19 后悬架纵臂拆卸

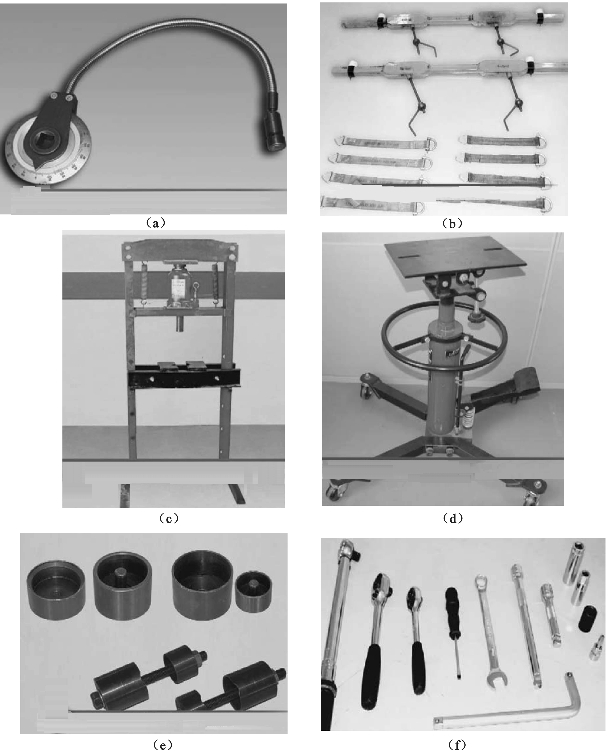

图5-86 东风雪铁龙C5后悬架纵臂维修工具
(a)角度拧紧工具；(b)悬架压缩器套件；(c)压力机；(d)部件举升器；(e)后悬架纵臂挠性支撑拆装工具；(f)通用工具
2)拆卸
(1)举升车辆前操作项目。
①将车辆停放到双柱举升机上。
②拆下车轮螺栓装饰罩，拧松车轮螺栓。
③松开驻车制动。
(2)拆下后车轮。
①举升车辆。
②拆下后车轮。
(3)分离后转向节与后减震器。
①再举升车辆到合适高度。
②拆下油箱护板。
③取下减震器护罩。
④拆下右后减震器下端固定螺母，下压后转向节，抽出右后减震器下端固定螺栓，分离后转向节与后减震器。
(4)拆下后悬架纵臂。
①在后转向节下放置部件举升器，抬升部件举升器，如图5-87所示。
②抬升部件举升器，压缩悬架，直到限位块接触到后悬架上臂，如图5-88所示。
图5-87 放置部件举升器
图5-88 用部件举升器压缩悬架

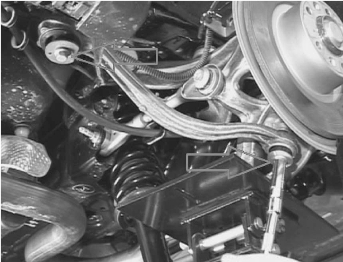

③拆下纵臂转向节侧和车身侧固定螺栓，如图5-89所示。
图5-89 拆下纵臂两侧固定螺栓
④取下后悬架纵臂，如图5-90所示。
图5-90 取下后悬架纵臂
3)挠性支撑更换
(1)包上防护件，把纵臂夹装到台钳上。
(2)组装上挠性支撑拆装工具，然后缓慢拧紧螺栓，如图5-91所示。
(3)取下拆装工具和转向节侧挠性支撑，如图5-92所示。
资源5-20 后悬架纵臂挠性支撑更换

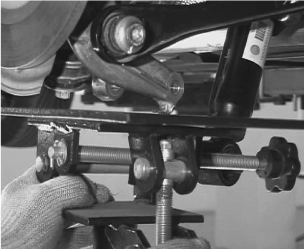

图5-91 组装上挠性支撑拆装工具并缓慢拧紧螺栓
图5-92 取下拆装工具和转向节侧挠性支撑
(4)更换新的转向节侧挠性支撑，安装时，定心环需朝向转向节侧，如图5-93所示。
(5)在压力机上拆卸纵臂车身侧挠性支撑，安置好挠性支撑拆装工具，缓慢压出挠性支撑，如图5-94所示，取下专用工具，取出挠性支撑。
图5-93 转向节侧挠性支撑方向
图5-94 压出挠性支撑
(6)安装时，应对正挠性支撑与纵臂的标记、对正支撑套筒与纵臂之间的标记，如图5-95所示。

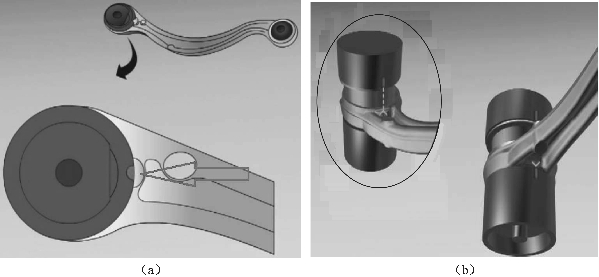

图5-95 对正安装标记
(a)对正挠性支撑与纵臂的标记；(b)对正支撑套筒与纵臂之间的标记
(7)用压力机将挠性支撑压装到位，如图5-96所示。
(8)取下专用工具，与纵臂的装配面间隙应小于1mm，如图5-97所示。
图5-96 用压力机将挠性支撑压装到位
图5-97 间隙
4)安装
安装应注意以下方面：
(1)按照与拆卸及分解相反的顺序进行安装。
(2)每次拆装都应更换所有自锁螺母。
(3)按规定扭矩拧紧固定螺栓。
①后悬架纵臂与后转向节螺母，拧紧扭矩为70N·m。
②后悬架纵臂与车身连接螺母，拧紧扭矩为33N·m，拧紧角度150°。
③后减震器固定螺母，拧紧扭矩为70N·m。
④车轮螺栓，拧紧扭矩为90N·m。
(4)安装后悬架纵臂。
资源5-21 后悬架纵臂安装
①使定心环固定到后转向节上，如图5-98所示，先拧入转向节处固定螺栓，再拧入车身处固定螺栓。
图5-98 定心环固定到后转向节上
注意：悬架纵臂通过一个定心环固定在后转向节上。
②拧紧纵臂紧固螺母前，使用部件举升器、车身高度尺，保证后轮中心线与后桥总成安装面距离为111±1mm，如图5-99所示。

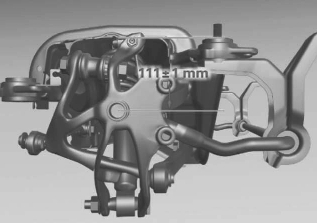

图5-99 后轮中心线与后桥总成安装面距离要求
③后悬架纵臂与车身连接螺母，预紧33N·m，拧紧角度150°，如图5-100所示。
图5-100 拧紧后悬架纵臂与车身连接螺母
(5)在四柱举升机上将后悬架设置到参考高度后，方可按规定扭矩拧紧后悬架纵臂固定螺母、后减震器固定螺母。
(6)工作完成后应检查车轮定位和调整后轮前束。
